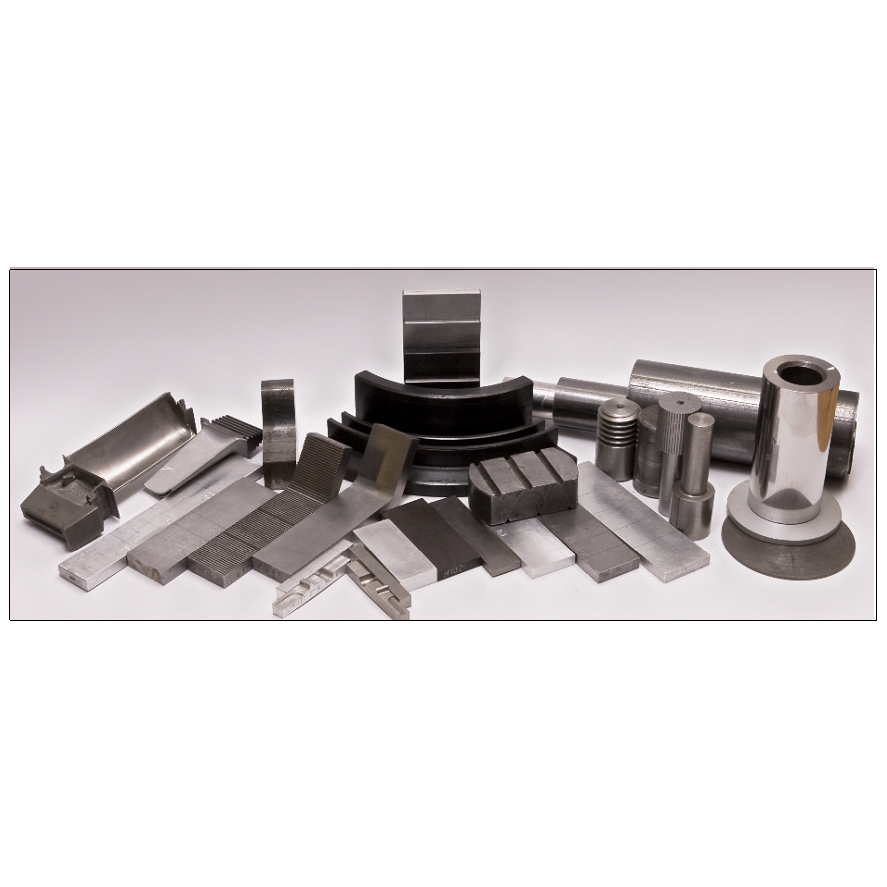

Комплекты образцов искусственных дефектов и зазоров КОИДЗ-ВД применяется для настройки и калибровки вихретоковых дефектоскопов. Комплект используется в промышленных предприятиях и в территориальных органах Ростехрегулирования для обеспечения единства измерений вихретоковыми дефектоскопами при контроле качества продукции.
Основные преимущества:
- Комплекты КОИДЗ-ВД состоят из образцов искусственных дефектов (ОИД) и образцов зазоров (ОЗ).
- Образцы искусственных дефектов выполнены в виде плоских и изогнутых плаcтин и цилиндров, на рабочих поверхностях которых изготовлены дефекты в виде нарушения сплошности в форме щелей различной глубины, ширины раскрытия и длины.
- Рабочими поверхностями плоских ОИД являются две противолежащие поверхности, на которых прорезаны электроэрозионным способом продольные щели.
- Рабочими поверхностями ОИД, воспроизводящими положительную криволинейную поверхность, являются образцы с цилиндрической поверхностью.
- Рабочей поверхностью ОИД, воспроизводящей отрицательную кривизну, является внутренняя поверхность изогнутой пластины — место перегиба.
- Комплект КОИДЗ-ВД содержит ОИД для определения влияния различных величин.
- Для определения влияния шероховатости рабочих поверхностей комплект содержит ОИД с различной шероховатостью, на которых изготовлены дефекты одинаковой глубины.
- Для определения влияния положительной кривизны и шероховатости поверхности комплект содержит цилиндрические образцы с различной шероховатостью рабочих поверхностей, на которых изготовлены дефекты одинаковой глубины.
- Для определения одновременного влияния отрицательной кривизны и шероховатости поверхности комплект содержит изогнутые пластины, на которых прорезаны два дефекта одинаковой глубины, один из которых расположен на плоской, другой на изогнутой частях образца.
- Комплект содержит образцы из стали 10, стали 20 и стали 45. На каждом образце изготовлены одни и те же дефекты.
- Комплект содержит образцы из немагнитных конструкционных материалов: из алюминиевого сплава Д16Т и титанового сплава ВТ-23.
- Образцы зазоров представляют собой плоские и изогнутые пластины разной толщины, выполненные из диэлектрического материала.
| Диапазон номинальных значений глубины дефектов, мм |
от 0,1 до 10 |
| Пределы допустимой погрешности значения глубины дефектов, мм |
от ±0,02 до ±0,25 |
| Диапазон номинальных значений ширины раскрытия дефектов, мм |
от 0,03 до 0,15 |
| Пределы допустимой погрешности значения ширины раскрытия дефектов, мм |
от ±0,01 до ±0,05 |
| Диапазон номинальных значений длины дефектов, мм |
от 6 до 100 |
| Пределы допустимой погрешности значения длины дефектов, мм |
от ±0,5 до ±1 |
| Диапазон номинальных значений толщины образцов диэлектрического зазора, мм |
от 0,2 до 10 |
| Пределы допустимой погрешности значения толщины образцов, мм от |
±0,02 до ±0,5 |
Диапазон номинальных значений радиуса кривизны
криволинейных поверхностей с дефектами, мм
- выпуклой
- вогнутой |
от 13 до 510;
10 |
|
