Описание:

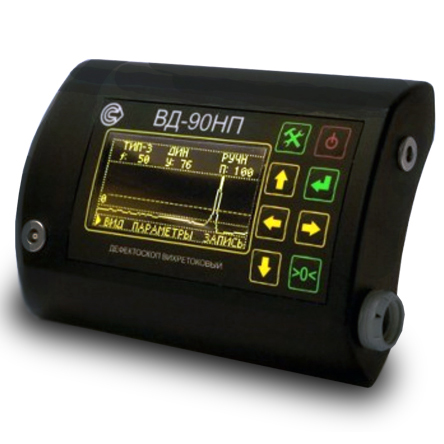

Портативный вихретоковый дефектоскоп ВД-90НП применяется для обнаружения дефектов в изделиях из ферромагнитных и немагнитных материалов и сплавов. Небольшой вес и размер прибора позволяют использовать его в стесненных условиях, удобен при поездках и командировках.
Большой дисплей, отличные технические параметры, высокая производительность обеспечивают точность измерений. Беспроводная связь Bluetooth позволяет передавать результаты контроля и осуществлять управление дефектоскопом на расстоянии до 20м
Основные преимущества дефектоскопа:
- Максимальный рабочий зазор 10мм;
- Bluetooth 2.0;
- Документирование результатов контроля;
- Широкий температурный диапазон от -30ºС до +50ºС;
- Высокая степень пыле- и влаго-защищенности IР54;
- Небольшие габариты и малая масса ;
- Контроль деталей с шероховатостью поверхности до Rz320;
- Способен выявлять дефекты глубиной от 0,1 мм;
- Угол отклонения преобразователя от нормали к рабочей поверхности до 60º;
- Диапазон рабочей частоты от 1кГц до 2МГц.
Порог чувствительности дефектоскопа на стандартном образце:
| Материал образца |
|
Порог чувствительности, мм |
| |
При шероховатости поверхности не более |
Ra 6,3 |
Rz 40 |
Rz 160 |
Rz 320 |
| Ферромагнитный |
Глубина ИД |
0,1± 0,02 |
0,3± 0,03 |
- |
1,0± 0,1 |
| Ферромагнитный |
Ширина ИД |
0,02…0,04 |
0,03…0,07 |
- |
0,05…0,15 |
| Немагнитный |
Глубина ИД |
0,1± 0,02 |
0,3± 0,03 |
1± 0,1 |
- |
| Немагнитный |
Ширина ИД |
0,02…0,04 |
0,03…0,07 |
0,05…0,15 |
- |
Комплектация:
- электронный блок вихретокового дефектоскопа ВД-90НП;
- преобразователь вихретоковый Иа5.125.052 (Тип- 2);
- кабель преобразователя;
- зарядное устройство с аккумуляторами;
- ремень крепления на руку;
- образец с искусственными дефектами (ОИД) Иа8.896.104;
- образец покрытия (ОП) Иа8.896.035;
- кейс для хранения и переноски;
- комплект документации;
Дополнительное оборудование и принадлежности:
- преобразователь вихретоковый*;
- специализированные преобразователи**;
- насадки для контроля поверхностей со сложной геометрией*;
- образец с искусственными дефектами *;
- образец покрытия*;
- внешний блок питания;
- кабель питания;
- внешний батарейный отсек;
- чехол для электронного блока;
- поясной ремень;
- модуль беспроводной связи Bluetooth;
- телефон головной;
- ноутбук с установленным расширенным ПО;
- карманный ПК с установленным расширенным ПО;
- беспроводной принтер;
*из прилагаемой номенклатуры
** разрабатываются и изготавливаются по требованиям заказчик
|
