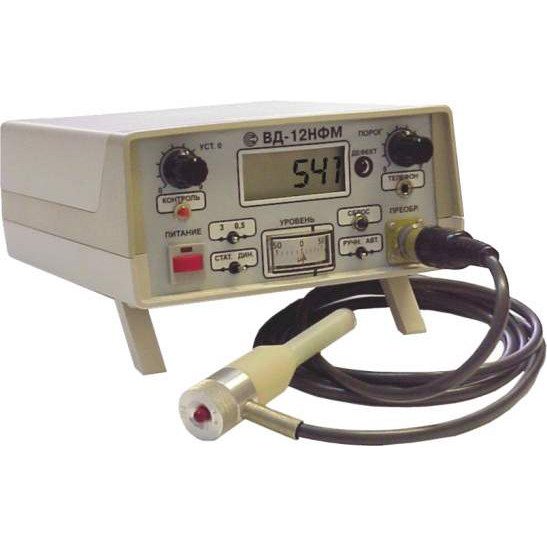

Вихретоковый дефектоскоп ВД-12НФМ



Вихретоковый дефектоскоп ВД-12НФМ

Описание:

Вихретоковый дефектоскоп ВД-12НФМ предназначен для обнаружение поверхностных трещин в деталях из ферромагнитных материалов с грубой плоской и криволинейной поверхностью.

Дефектоскоп может быть использован для контроля изделий из алюминиевых и латунных сплавов. Может применяться в различных отраслях промышленности.

Выявление дефектов обеспечивается при радиусе положительной кривизны контролируемой поверхности не менее 10 мм и на расстоянии от края изделия не менее,мм для преобразователя ИА5.125.002 -4; Для преобразователя ИА5.125.006 -1. * Порог чувствительности дефектоскопа на стандартном образце (образце-иммитаторе) при шероховатости поверхности не более R a 1,25 и максимальном зазоре до 0,2 мм-0,3+/-0,05мм.

Основные преимущества дефектоскопа:

  • Световая и звуковая сигнализация при обнаружении дефекта;
  • Метрологическое обеспечение по стандартному образцу;
  • Оценка степени опасности (глубины) дефекта;
  • Контроль необработанных литых деталей с шероховатостью поверхности R z 320;
  • Простота и надежность в эксплуатации.
  • Технические характеристики ВД-12НФМ:

    Электропитание автономное от 4 аккумуляторов типа АА от сети 220В 50Гц (изготавливается по отдельному заказу)
    Продолжительность непрерывной работы, ч, не менее 8
    Диапазон рабочих температур, Cº от -10 до +40
    Относительная влажность при температуре +25 Cº, % 80
    Габаритные размеры, мм электронный блок (ДхШхГ) 190x140x70 преобразователь (ДиаметрхДлина) 20х100
    Вес, кг 0,9

    Комплектация:

  • Вихретоковый дефектоскоп ВД-12НФМ;
  • Электронный блок;
  • Преобразователь;
  • Зарядное устройство;
  • Кейс для транспортировки;
  • Аккумулятор.
  • Порог чувствительности дефектоскопа на стандартном образце (образце-иммитаторе):

    Материал образца Порог чувствительности, мм
    Ферромагнитный При шероховатости поверхности контроля не более, Rz320 Rz320
    Глубина ИД При шероховатости поверхности контроля не более, Rz320 Rz320
    Ширина ИД 0,05...0,15 0,1...0,3
    Немагнитный При шероховатости поверхности контроля не более, Ra1,25 Rz160
    Глубина ИД 0,5+/-0,1 0,75+/-0,1
    Ширина ИД 0,05...0,15 0,05...0,15



    110 330.00руб.




Работы по корректировке цен ведутся непрерывно, в связи с чем компания СтройЭнергоТехника убедительно просит своих клиентов, во избежание неприятных ситуаций, цены на заинтересовавшую продукцию уточнять у менеджеров по продажам.
