Описание:

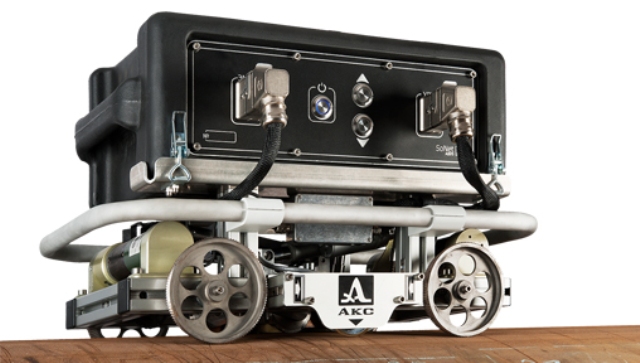

Бесконтактный ультразвуковой сканер-дефектоскоп «А2075 SoNet»— это портативный, бесконтактный дефектоскоп.Применяется для обнаружения стресс-коррозионных и коррозионных дефектов в изделиях из металлов и сплавов. Ультразвуковые колебания в металлическом теле трубы возбуждаются и принимаются бесконтактно (без применения контактной жидкости) с помощью электромагнитно-акустического (ЭМА) преобразователя.
Функции, как: получение результатов контроля в режиме реального времени,возможность оперативного просмотра полученных сканограмм, непрерывное документирование результатов делают этот прибор незаменимым помощником в производстве.
Основные преимущества дефектоскопа:
- постобработка сканограмм и регистрация результатов с указанием величины, местоположения, ориентации и типа дефекта;
- время подготовки сканера к работе составляет 3 минуты;
- возможность загрузки данных внутритрубной диагностики и приобщения их к отчету;
- блочная структура сканера-дефектоскопа позволяет обеспечить высокую ремонтопригодность и быструю замену блоков в полевых условиях одним оператором;
- высокая мобильность;
- принцип работы устройства основан на волноводном эхо-импульсном методе контроля;
- Wi-Fi;
- получение результатов контроля в режиме реального времени;
- непрерывное документирование результатов контроля в виде сканограммы трубы;
- возможность оперативного просмотра полученных сканограмм на дисплее ПК.
Технические характеристики Сканер-дефектоскоп А2075 SoNet:
| Установленная скорость ультразвука, м/с |
3020 |
| Рабочая частота, МГц |
0,5 |
| Диапазон перестройки калиброванного усилителя, дБ |
0 - 40 |
| Предел допускаемого значения основной абсолютной погрешности измерения координат дефектов по окружности трубы, мм, не более |
±100 |
| Предел допускаемого значения основной абсолютной погрешности измерения координат дефектов в направлении оси трубы, мм, не более |
±20 |
| Максимальная чувствительность приемника, мкВ, не менее |
20 |
| Погрешность измерения отношений амплитуд сигналов на входе приемника, дБ, не более |
±1 |
| Источники питания |
Аккумуляторные блоки |
| Номинальное значение напряжения аккумуляторных блоков, В |
12 |
| Время непрерывной работы от аккумуляторных блоков при нормальных климатических условиях, ч, не менее |
8 |
| Габаритные размеры, мм |
407х655х407 |
| Масса, кг, не более |
42 |
| Средняя наработка на отказ, ч |
30000 |
| Средний срок службы, лет, не менее |
4 |
| Условия эксплуатации:
- температура воздуха, ºC |
от -40 до +50 |
| - относительная влажность воздуха при температуре плюс 35 °С, %, не выше |
95 |
Комплектация:
Персональный компьютер (ПК) Panasonic Toughbook CF-U1 (Блок компьютера)
Зарядное устройство для ПК с кабелем
Блок приемопередатчика (БПП)
Зарядное устройство блока аккумуляторов БПП с кабелем
Транспортная платформа
Блок ЭМАП
Транспортная упаковка для сканирующего устройства
Транспортная упаковка для БПП, ПК и ЗИП
Чехол для ПК
Паспорт
Руководство по эксплуатации
Методика проведения ультразвукового контроля основного металла тела
труб газопроводов сканером-дефектоскопом ультразвуковым бесконтактным A2075 SoNet
Тестовый образец для A2075 SoNet
Компакт-диск с документацией и ПО
Дополнительная комплектация:
Наименование Количество
Индуктор ЭМАП
Тестер универсальный
Отвертка крестовая
Отвертка шлицевая
Набор ключей шестигранных
Ключ шестигранный для датчика пути
|
