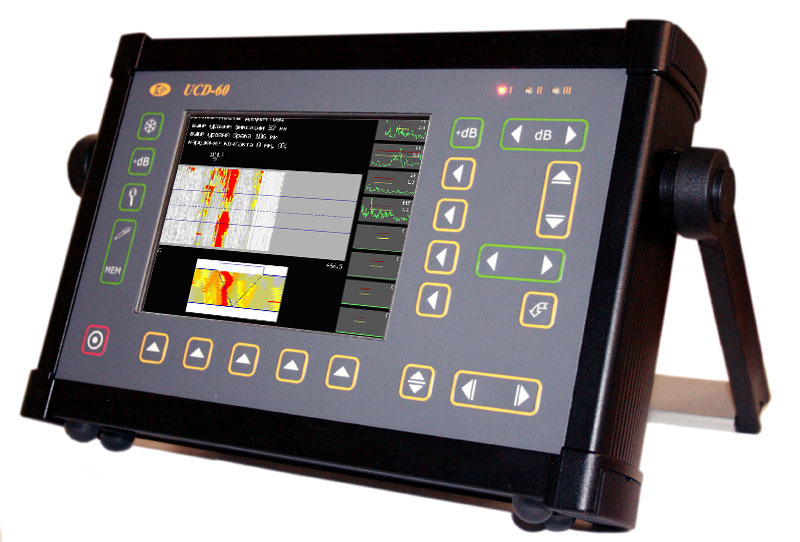

Ультразвуковой сканер дефектоскоп УСД-60-8K



Ультразвуковой сканер дефектоскоп УСД-60-8K

Описание:

Ультразвуковой дефектоскоп УСД-60-8K WeldSpector предназначен для ручного ультразвукового контроля сварных швов. Применение различных сканеров позволяет строить наглядные С-сканы сварного шва с точным определением координат дефектов. УСД-60-8K WeldSpector применяется с датчиком пути. Система слежения за акустическим контактом и мощные магнитные колеса обеспечивают достоверность контроля и возможность без потери координаты вернуться в любую точку сварного шва.

Ультразвуковой дефектоскоп сертифицирован в Ростехрегулировании РФ (Свидетельство об утверждении типа средства измерения RU.C.27.003.A №39599), зарегистрирован в Государственном реестре средств измерений под №34808-10, имеет разрешение Ростехнадзора и рекомендован для применения на объектах ОАО "Газпром".

Основные преимущества дефектоскопа:

  • Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек);
  • Работа на прямом солнечном свете и при отрицательных температурах до -40 С;
  • Возможность самостоятельного задания схемы ультразвукового контроля в каждом канале;
  • Автоматическая настройка на заданную толщину сварного шва ;
  • Интерфейс Ethernet;
  • Питание: Li-ion аккумулятор или внешний блок питания;
  • До 6-8 часов работы от аккумулятора;
  • Отдельная настройка каждого ультразвукового канала: генератор, приемник, ВРЧ и пр.;
  • Частота повторения ЗИ:до 2000Гц;
  • Вывод ультразвуковых сигналов в виде А-, С- скана;
  • Возможность подключения различных сканеров;
  • Технические характеристики ультразвукового дефектоскопа ISONIC 2009 UPA-Scope:

    Развертка: мин.: 0 - 2,67мкс  макс.: 0 - 1000 мкс  с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
    Задержка: от -4 мкс до 1000мкс  с шагом 0,01 / 0,1/ 1/ 10/ 100 мкс
    Максимальная длина контролируемого материала: до 6000 мм (эхо-режим)
    Диапазон скоростей распространения ультразвуковых колебаний : 1000 - 9999 м/с
    Задержка в призме преобразователя : 0 - 100 мкс  с шагом 0,01 / 0,1/ 1 и 10мкс
    Демпфирование: 25 ом / 50 ом/ 1000 Ом
    Входной импенданс: 50 ом / 600 ом
    Зондирующий импульс: радиоимпульс, амплитудой 50 или 200 В, с изменяемой длительность от 16 до 500 нс, с шагом 16 нс
    Демпфер зондирующего импульса: регулируемый от 0 до 15 полупериодов с задержкой демпфирования от 0 до 7 полупериодов
    Частота повторений ЗИ: регулируемая от 20 до 2000Гц  с шагом 1/ 5/ 10 или 100Гц
    Усилитель: широкополосный 0.4-20 МГц (-6 дБ)
    Диапазон регулировки усиления: 100 дБ, с шагом 0.5, 1, 2 или 6 дБ
    Временная Регулировка Чувствительности (ВРЧ): диапазон до 70 дБ, 12 дб/мкс с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей
    Кривая Амплитуда-Расстояние (АРК): построение по 32 точкам, регулируемая по высоте
    Детектирование: положительная или отрицательная полуволна,  полное, радиосигнал (во всем диапазоне развертки), B-scan, C-скан
    Отсечка: компенсированная, 0 - 90% высоты экрана
    Зоны контроля: три независимых зоны, начало и ширина  изменяются во всем диапазоне развертки,  уровни порогов задаются от 0 до 95%  высоты экрана при детектировании и  от -95% до +95% при радиосигнале с шагом  1%, индивидуальная логика определения дефектов.  Одна из зон (и-зона) предназначена для синхронизации от поверхностного сигнала при иммерсионном контроле
    Автоматическая Сигнализация Дефектов (АСД): световая для каждой зоны отдельно и звуковая,  индивидуальная логика определения дефекта в зоне
    Измерение временных интервалов: от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
    Измерение амплитуды: в процентах от высоты экрана,  в дБ относительно уровня порога в зоне,  в дБ относительно опорного сигнала,  в дБ относительно кривой амплитуда-расстояние
    Дисплей: Цветной, TFT 640 х 480 точек  (135 х 100 мм). Специальная функция для работы на ярком солнечном свет
    А-сигнал: 480 x 300 точек в стандартном режиме
    Память: 500 настроек с А-сигналом  5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
    Интерфейс: Ethernet
    Разъемы преобразователей: 2 СР50 (BNC)
    Аккумулятор: Li-ion 8 А/ч
    Время работы: 6-8 часов от аккумуляторов
    Внешнее питание: блок питания от сети 220 В, 50Гц  AC
    Напряжение питания: 18V/3,5A DC
    Диапазон рабочих температур: от -30º C до +55° C
    Размер (В x Ш x Д): 210 мм x 340 мм x 75 мм
    Масса: 4 кг с аккумуляторами

    Комплектация:

  • зарядное устройство для аккумуляторной батареи дефектоскопа УСД-60-8K;
  • защитный резиновый чехол;
  • жесткий кейс для перевозки


  • не определена
