Описание:
Обеспечивает высокую точность и быструю обработку информации. Применяется для контроля сварных швов, сплошности материала, обнаружения инородных включений, трещин и расслоений.
Большой дисплей, отличные технические параметры, высокая производительность обеспечивают точность измерений. Широко используется в металлургической и нефтехимической, энергетической и транспортной промышленности.
Основные преимущества дефектоскопа:
- Одновременный вывод двух изображений базового и контрольного
- Возможность получения радиосигналов
- “Заморозка” изображения на экране дисплея - «Стоп-кадр»
- Измерение толщины изделий в режиме «Эхо-Эхо»
- Универсальность в методах оценки результатов
- Программное обеспечение под WINDOWS
- Запоминание, документирование и воспроизведение параметров настройки и результатов контроля
Технические характеристики ультразвукового дефектоскопа УД3-21:
| Количество зон контроля |
3, одна инверсия |
| Начало |
От 0,3 мкс до конца диапазона развертки |
| Окончание |
От 0,6 мкс до конца диапазона развертки |
| Порог |
От 5% до 50% экрана |
| Рабочие частоты, МГц |
1,25 (1,8);2,5;5,0;10,0 |
| Частота следования зондирующих импульсов, Гц |
30-100 |
| Временная регулировка чувствительности с динамическим диапазоном, дБ |
Не менее 0 |
| Регулировка усиления |
100 дБ, ступенями через 1,0 дБ |
| Диапазоны развертки, мкс |
25;50;100;200;400;00;1600;3200 |
| Диапазоны развертки, мм |
0350 |
| Задержка развертки, мкс |
УД3-71 |
| Амплитуда генератора УЗК, В |
От 50 до 400, с дискретностью 50В |
| Скорость УЗК, м/сек |
От 500 до 10000, и две фиксированные |
| Отсечка шумов с сохранением амплитуд не подавляемых сигналов |
0-50% экрана
|
| Тип развертки |
А и В
|
| Габариты, мм |
300х400х110 |
| Сигнализация |
Световая, два уровня |

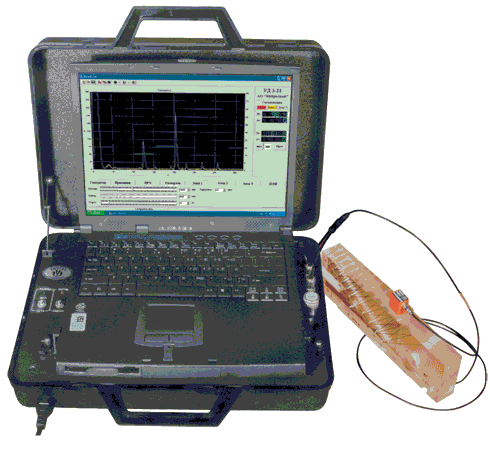

Комплектация:Дефектоскоп ультразвуковой в PC Notebook УД3-21, кейс для хранения, аккумулятор.
|
