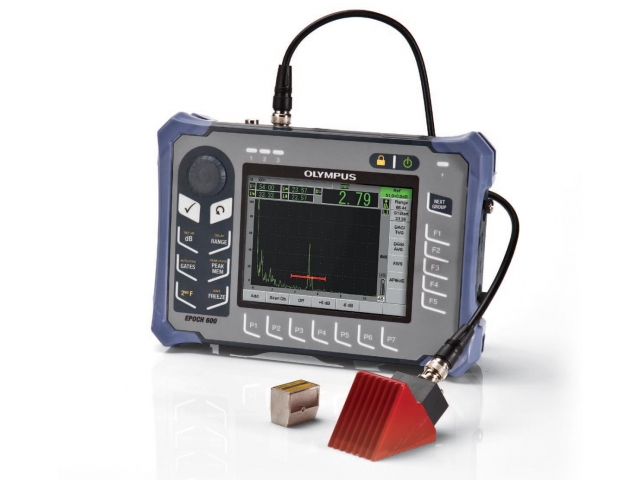

Портативный ультразвуковой дефектоскоп Olympus EPOCH 600

Описание:

Небольшой вес и размер прибора позволяют использовать его в стесненных условиях. Широкий трансфлективный экран и цифровой приемник с большим динамическим диапазоном обеспечивают стабильное и четкое отображение при любом освещении.

Основные преимущества дефектоскопа:

• Продолжительное время работы от литий-ионных аккумуляторов или щелочных батарей
• Широкий VGA-дисплей обеспечивает отличное качество изображения
• Восемь цифровых фильтров для улучшения соотношения сигнал/шум
• Генератор прямоугольных импульсов PerfectSquare™
• Цифровой приемник с широким динамическим диапазоном
• Настройка параметров с помощью ручки регулятора или панели навигации
• Стандартные динамические кривые DAC/ВРЧ и АРД-диаграммы
• Карта памяти MicroSD на 2 ГБ
• Выходы сигнализации и VGA
• Аналоговый выход

Технические характеристики ультразвукового дефектоскопа Olympus EPOCH 600:

Габариты (Ш x В x Г):	236 x 167 x 70 мм
Вес:	1,68 кг c литий-ионной батареей
Клавиатура:	Английская, международная, японская, китайская
Языки интерфейса:	Английский, испанский, французский, немецкий, японский, китайский, португальский
Разъемы для преобразователей:	BNC или LEMO 1
Хранение данных:	Внутренняя память с емкостью до 50 000 ИД, съемная карта памяти MicroSD на 2 ГБ (стандарт)
Тип батареи:	Стандартный литий-ионный аккумулятор
Время работы от батареи:	12–13 часов (литий-ионный аккумулятор), 3 часа (щелочные батареи АА)
Питание:	От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц
Тип дисплея:	Цветной трансфлективный ЖК-дисплей с VGA -разрешением (640 x 480 пикселей) и частотой обновления изображения 60 Гц
Размер дисплея (Ш х В, диаг.):	117 x 89 мм, 146 мм
Генератор:	Настраиваемый генератор прямоугольных импульсов
ЧЗИ:	от 10 до 2 000 Гц с шагом 10 Гц
Напряжение генератора:	100 В, 200 В, 300 В или 400 В
Длительность импульса:	от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™
Демпфирование:	50, 100, 200, 400 Ω
Усиление:	от 0 до 110 дБ
Максимальный входной сигнал:	20 В р-р
Входное полное сопротивление:	400 Ω ± 5%
Полоса пропускания:	от 0,2 до 26,5 МГц при −3 дБ
Цифровые фильтры:	Восемь наборов стандартных цифровых фильтров (0,2–10 МГц, 2,0–21,5 МГц, 8,0–26,5 МГц, 0,5–4 МГц, 0,2–1,2 МГц, 1,5–8,5 МГц, 5–15 МГц, DC-10 МГц)
Детектирование:	Полная волна, положительная и отрицательная полуволна, РЧ
Линейность систем:	По горизонтали: ± 0,5% FSW (полной ширины экрана)
Дискретность:	0,25% FSH (полной высоты экрана), погрешность усилителя ±1 дБ
Отсечка:	от 0 до 80% FSH с визуальной сигнализацией
Измерение амплитуды:	от 0 до 110% FSH с разрешением 0,25 %
Скорость измерений:	Соответствует ЧЗИ во всех режимах
Автоматическая калибровка:	Скорость звука, смещение нуля. Прямой луч (первый донный или Эхо-Эхо)
Режимы контроля:	Импульс-эхо, раздельно-совмещенный или теневой
Единицы измерения:	Миллиметры, дюймы или микросекунды
Диапазон:	от 3,36 до 13 405 мм при 5,900 м/с
Скорость:	от 635 до 15 240 м/с
Смещение нуля:	от 0 до 750 мкс
Задержка отображения:	от –59 до 13 401 мм; продольная скорость в стали
Угол преломления:	от 0° до 85° с шагом 0,1°

Комплектация:

• Цифровой ультразвуковой дефектоскоп EPOCH 600, работающий от сети переменного тока или аккумулятора
• Зарядное устройство/адаптер (100 В, 115 В, 230 В, 50 или 60 Гц)
• Перезаряжаемый литий-ионный аккумулятор
• Держатель батарей АА
• Кейс для транспортировки
• Краткое руководство по эксплуатации
• Инструкция по началу работы
• Полное руководство пользователя (на CD-диске)
