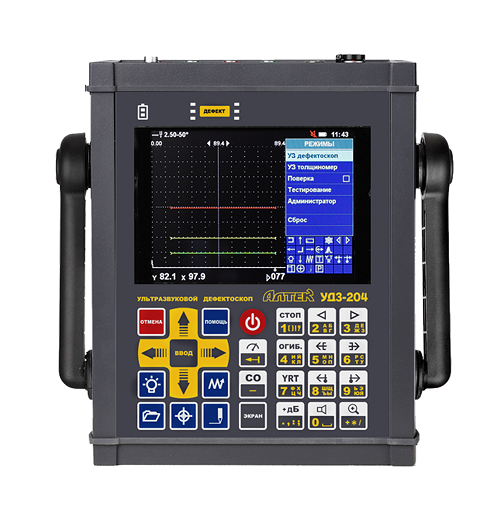

Ультразвуковой дефектоскоп УД3-204
УД3-204 -ультразвуковой дефектоскоп общего назначения, имеет также функцию толщиномера. Прибор предназначен для обнаружения дефектов в основном металле трубопровода и сварных соединениях, а также определения толщины объекта контроля. УД3-204 имеет функцию измерение и регистрации характеристик дефектов.
УД3-204 широко применяется в строительстве, машиностроение, металлургической промышленности, энергетике, нефтегазовой промышленности.
Основные преимущества:
- металлический ударопрочный корпус;
- большой цветной TFT экран повышенной яркости;
- два полных электроакустических канала;
- частотный диапазон до 25 МГц;
- диапазон изменения усиления 120 дБ и ступенчатое изменение амплитуды зондирующего импульса;
- расчетных криволинейных порогов в виде фрагментов кривых АРД-диаграмм или криволинейных порогов по точкам (DAC-кривых);
- построение кривых ВРЧ по точкам, а также возможность применения расчетных законов ВРЧ;
- одна или две развертки на одном экране, режим полного экрана при работе в одноканальном варианте;
- полуавтоматическое определение угла ввода луча;
- три порога (в том числе криволинейных) для каждой из двух зон временной селекции с трехцветной индикацией срабатывания системы АСД;
- полуавтоматическая настройка чувствительности дефектоскопа;
- наличие режима толщиномера;
- возможность работы в иммерсионном режиме;
- простой вызов наиболее часто встречающихся функций;
- текстовое сопровождение настроек и протоколов контроля;
- порт связи с компьютером − USB;
- специализированная база данных для архивации и систематизации результатов контроля.
| Методы ультразвукового контроля, реализуемые дефектоскопом |
эхо-,
зеркальный,
зеркально-теневой (ЗТМ)
|
| Количество каналов приемо-возбудителя |
2 (полностью идентичных) |
| Номинальное значение частоты УЗК, МГц |
0,4; 0,62; 1,25; 1,8; 2,0; 4,0; 2,5; 5,0; 10,0; 15,0; 25,0 |
| Частота следования зондирующих импульсов, Гц |
25 … 5000 |
| Диапазон регулировки усиления (чувствительности), дБ |
0 … 120 (с шагом 1) |
| Диапазон регулировки компенсированной отсечки, % высоты А‑развертки от 65° до 75° |
0 … 80 (с шагом 1) |
| Количество задаваемых точек для одной характеристики ВРЧ, |
не более 64 |
| Количество элементов отображения на экране |
640x480 |
| Режимы вывода информации на экран |
двухоконный
полноэкранный
|
| Типы разверток |
А‑развертка
В-развертка
в режиме "ЛУПА"
в режиме "ОГИБАЮЩАЯ"
в режиме "СТОП-КАДР" из
сохраненного в памяти протокола
текущая и из сохраненного в памяти
протокола (наложенное изображение)
W-развертка (режим "ХОД ЛУЧЕЙ")
|
| Диапазон изменения длительности А-развертки, мкс |
0 … 10 (с шагом 0,1
10 … 8188 (с шагом 1)
|
| дополнительные индикаторы дефектоскопа (АСД) |
1встроенный звуковой индикатор
головные телефоны
два трехцветных индикатора "ДЕФЕКТ"
|
| Количество стробов (зон временной селекции (ВС) |
1 или 2 |
| Регулировка начала и конца зоны ВС, мкс |
0 … 10 (с шагом 0,1)
10 ... 8188 (с шагом 1)
|
| Количество порогов в зонах ВС для |
| эхо-метода |
3 |
| ЗТМ и теневого метода |
1 |
| Величина порога АСД на экране, % высоты А‑развертки |
5 … 95 (с шагом 1) |
| Диапазон измерения времени распространения УЗК, мкс |
10 ... 8188 |
| Диапазон изменения углов ввода УЗК, град |
0 … 90 (с шагом 1) |
| Диапазон изменения скорости распространения УЗК, м/с |
300 … 30000 (с шагом 1) |
| Диапазон измерения глубины Y выявленного дефекта в изделиях из стали для ПЭП с углом ввода 0°, мм |
1 … 3000 |
| Диапазон измерения толщины (для изделий из стали)мм |
0,4 … 3000 |
| Разрешающая способность измерения толщины, мм |
0,01 |
| Информационная емкость ПЗУ для сохранения настроек, блоков этапов, режимов окон и результатов контроля, Мб |
32 |
| Интерфейс дефектоскопа и внешней ПЭВМ |
USB |
| Тип аккумуляторной батареи |
LiIon |
| Габаритные размеры, мм, не более: |
140x220x42 |
| Тип аккумуляторной батареи |
LiIon |
| Время непрерывной работы дефектоскопа от аккумуляторной батареи при яркости экрана 4, ч, не менее |
7 |
| Время полного заряда аккумуляторной батареи, ч, не более |
5 |
| Масса, кг, не более блока электронного (БЭ) |
2,65 |
| Масса, кг, не более сетевого адаптера |
0,3 |
| Габаритные БЭ (без ручки для переноски) |
235x190x60 |
| Габаритные размеры сетевого адаптера |
60x119x34 |
Комплектация :
Ультразвуковой дефектоскоп УД3-204,зарядное устройство – сетевой адаптер, программное обеспечение для ПЭВМ и база данных, кабель для подключения прибора к ПЭВМ, наушники, чехол электронного блока с солнцезащитной блендой и пеналом для принадлежностей, сумка для переноски дефектоскопа.
|
