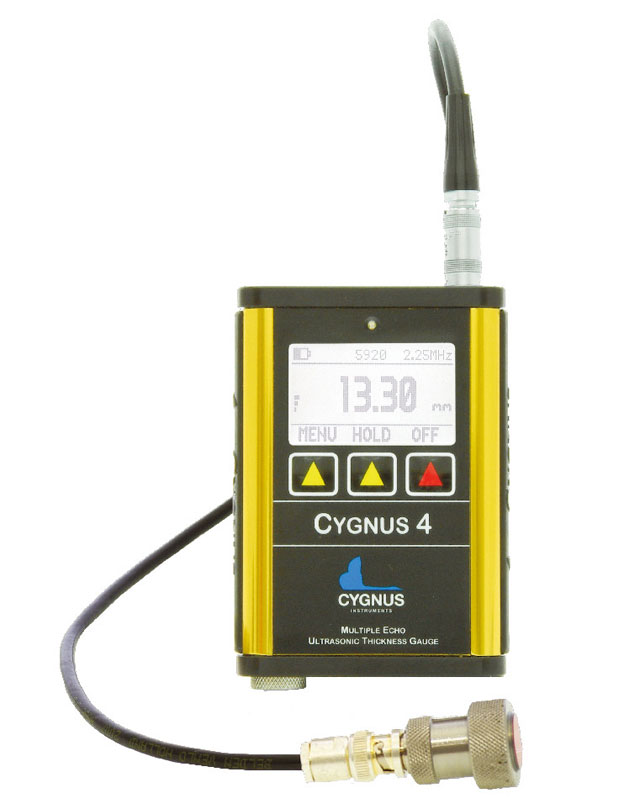

Ультразвуковой толщиномер Cygnus 4 General Purpose

Ультразвуковой толщиномер Cygnus 4 General Purpose

 Предназначен для неразрушающего контроля толщины металлов с целью определения износа или коррозии с высокой точностью.

Особенности изделия

Технология множественного эха

Режим глубокого проникновения для поверхностных покрытий до 20 мм толщиной

Легкий, прочный, небольшого размера, степень защиты IP65 и IP67

Жидко-кристаллический графический дисплей с автоматической функцией задней подсветки

Яркость дисплея автоматически подстраивается к окружающему световому режиму

Простейшее управления с помощью клавиатуры

Защитный силиконовый рукав обеспечивает максимальную защиту

Новый Cygnus 4 наиболее универсален среди существующих измерителей толщины покрытий и идеален при любых условиях освещения. Легкий и простой в использовании, высокая точность измерений, очень надежен. Идеален для использования на плоских поверхностях или трубопроводах. Технология множественного эха с помощью однокристаллического зонда означает, что вы можете проводить измерения толщины металла через поверхностные покрытия.

Преимущества технологии множественного эха Cygnus

Измеряет остаточную толщину металла на коррозированных структурах и структурах с покрытиями

Все измерения проверяются на достоверность с помощью 3-х кратных возвратных эхо-сигналов для обеспечения надежных результатов

Одобрено всеми основными классификационными сообществами

Значительно снижает время проведения инспекции и ее стоимость

С помощью множественного эха показания считываются путем измерения временной задержки между любыми тремя последовательными отраженными (от задней поверхности) сигналами. Время Т1 (толщина покрытия) игнорируется. Время Т2 и Т3 равны времени, которое затрачено на время прохождения сигнала через метал. Только после рассмотрения всех трех сигналов измерение может быть автоматически признано верным (где Т2=Т3).

Сфера применения

Промышленный альпинизм

Суда

Емкости для хранения

Трубопроводы

Мосты

Колонны для уличного освещения

Суда, работающие на сжиженном газе

Дорожные транспортные цистерны

Морские платформы

Пирсы, причалы, свайные сооружения

и много другое

Спецификация:

Материалы

Звуковые скорости для материалов от 2000 м/с до 7000 м/с, что фактически покрывает все известные материалы

Диапазон измерений для стали

от 3 мм до 250 мм при использовании зонда 2.25МГц;

от 2 мм до 150 мм при использовании зонда 3.5МГц;

от 1 мм до 50 мм при использовании зонда 5МГц.

Точность

±0.1 мм или ±0.05 мм (по выбору)

Разрешение

0.1 мм или 0.05 мм (по выбору)

Зонды

Диаметры однокристалльных зондов с мягкой передней поверхностью:

- 6 мм (5МГц);

- 13 мм (2.25, 3.5 или 5МГц);

- 19 мм (2.25 МГц).

Прибор автоматически регулирует настройки в зависимости от зонда

Элемент питания

2 AA батареи или аккумуляторные батареи NiMH / NiCD

Батареи

20 часов непрерывной работы

Дисплей

Большой жидкокристаллический дисплей с поляризованными фильтрами. Автоматическая подстройка яркости к окружающим условиям освещения

Размер

85 х 115 х 25 мм

Вес

275 г (с батареями)

Температура   от -10°C до 50°C

Степень защиты            IP65 и IP67

Безопасность окружающей среды      RoHS, WEEE compilant

Технология множественного эха одобрена следующими организациями Bureau Veritas, IBS, DNV, IACS, Lloyd's Register
