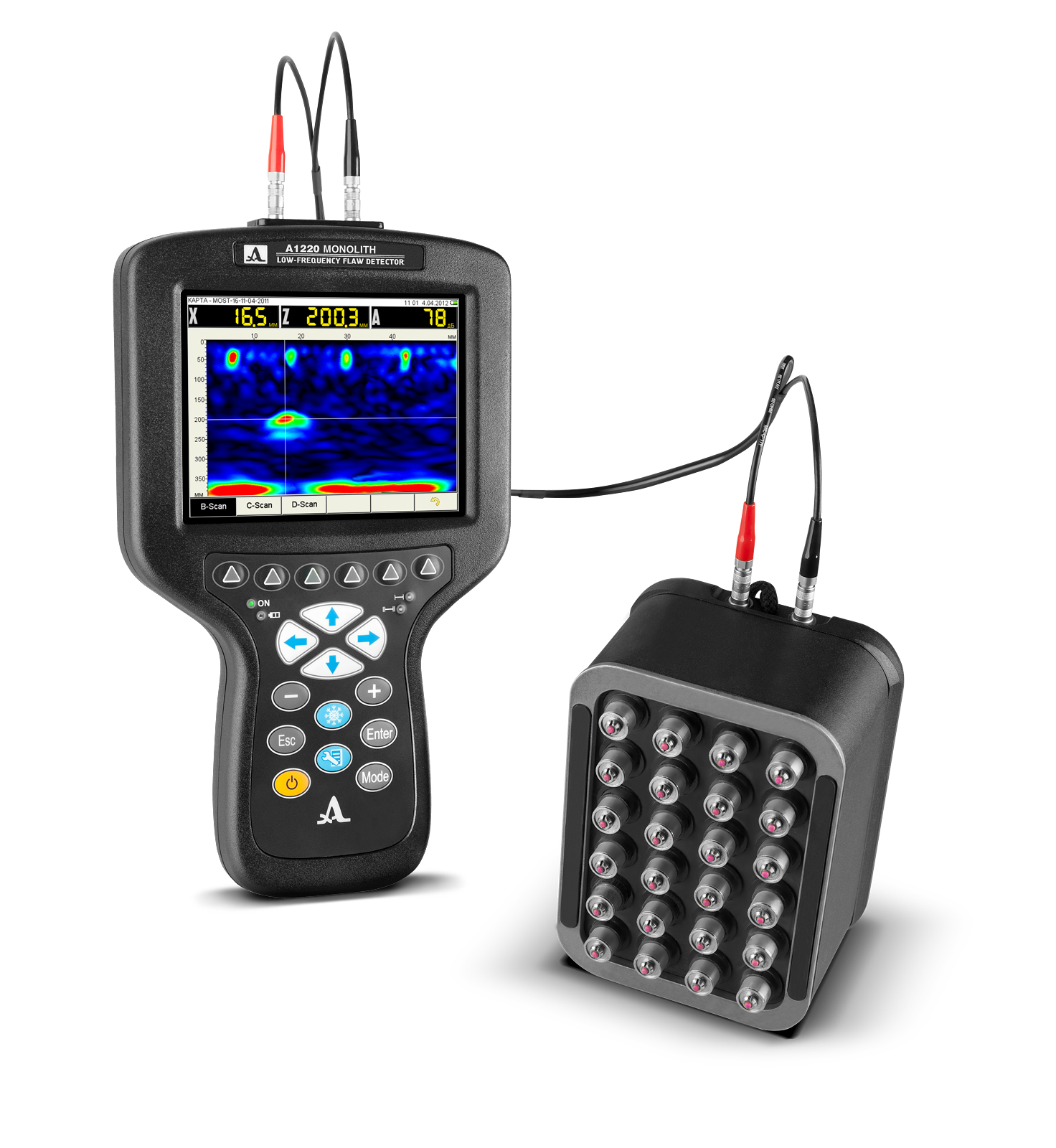

Ультразвуковой дефектоскоп A1220 MONOLITH



Ультразвуковой дефектоскоп A1220 MONOLITH HTML Online Editor Sample

Описание

Ультразвуковой низкочастотный дефектоскоп А1220 МОНОЛИТ предназначен для решения задач толщинометрии и дефектоскопии сложных материалов, таких как бетон, горный камень, асфальт. Уникальность прибора состоит в том, что он позволяет проводить тестирование эхо-методом при одностороннем доступе к объекту контроля (ОК), что делает возможным применение данного прибора для проведения контроля эксплуатируемых объектов, таких как здания, мосты, тоннели и пр.

Одним из важных преимуществ дефектоскопа является то, что контроль проводится без применения контактной жидкости, благодаря использованию в качестве элементов антенной решетки (АР) преобразователей с сухим точечным контактом, и без особой предварительной подготовки поверхности, что значительно облегчает работу оператора и ускоряет процесс тестирования.

Основное назначение A1220 МОНОЛИТ:
  • измерение толщины изделий из бетона
  • поиск инородных включений, пустот и трещин внутри изделий и конструкций из железобетона, камня, пластмасс и подобных им материалов при одностороннем доступе к объекту контроля
  • исследование внутренней структуры крупнозернистых материалов

Отличительные особенности

  • Прибор обеспечивает различные формы представления результатов измерений на встроенном жидкокристаллическом дисплее.
  • Несмотря на многофункциональность А1220 МОНОЛИТ прост в управлении благодаря интуитивному интерфейсу и меню пиктограмм, которые обеспечивают быстрый доступ к основным настройкам и функциям прибора.
  • Эргономичный дизайн дефектоскопа и его малый вес (всего 650 грамм вместе с аккумуляторным блоком), а также комплект ремней "hands free" делают этот прибор удобным инструментом для работы в труднодоступных местах.
  • Все результаты тестирования (реализации) сохраняются в энергонезависимой памяти прибора, после чего могут быть переданы через USB-порт на внешний компьютер для дальнейшей обработки, документирования и архивирования результатов обследования.

Технические характеристики

Развертка устанавливаемые длительности разверток: 150, 300, 450, 800, 1100, 1600 мкс
пределы регулировки задержки разверток: 0÷120 мкс
Максимальная глубина визуализации эхо-сигналов при контроле поперечными волнами, мм 2150
Максимальная длительность реализаций сигналов, визуализируемых на экране прибора 1600 мкс
Средняя измеряемая толщина бетона 600 мм
Диапазон скоростей ультразвука, м/с 1000-9999 м/с
Зондирующий импульс амплитуда зондирующего сигнала (половина размаха): 20, 100, 200 В
форма зондирующего импульса генератора: Меандр, 0,5÷5 периодов
Частота повторений ЗИ 1-50 Гц
Время измерения одно измерение и занесение результата в память в режиме лента, карта - 3 с
Погрешность измерения ±10%
Минимальный диаметр обнаруживаемого дефекта типа цилиндрическое сверление 30 мм
Диапазон изменения частоты 10-300 кГц
Временная Регулировка Чувствительности (ВРЧ) число программируемых точек характеристики ВРЧ функционального генератора: 32
диапазон регулировки: 30 дБ
Автоматическая Сигнализация Дефектов (АСД) пределы установки порога срабатывания сигнализатора дефектов: 0-100%
Измерение временных интервалов 0,1 мкс
Дисплей ЖКИ
Запись А-скана число записываемых одиночных, недетектированных А-сканов - 200
Запись В-скана максимальная длина одного непрерывного В-скана (режим ЛЕНТА) - 10 м
Максимальная площадь контролируемой поверхности режим КАРТА - 2 м2
Время автономной работы, ч 14 (без подсветки)
Время зарядки аккумуляторной батареи, ч 3
Диапазон перестройки аттенюатора 0-106 с шагом 1 дБ
Диапазон рабочих температур -20° - +45°C
Размер (В x Ш x Д) электронный блок: 245 х 120 х 40 мм
антенной решетки М2502: 140 х 88 х 74 мм
Вес электронного блока: 650 г
антенная решетка М2502: 750 г

Комплект поставки

  • электронный блок дефектоскопа А1220 МОНОЛИТ со встроенным аккумулятором;
  • антенная решетка М2502 0.05A0R100X60PS;
  • кабель LEMO-LEMO двойной 1,2 м;
  • чехол;
  • зарядное устройство с контроллером питания;
  • сетевой адаптер с кабелем 220В - 12В;
  • компакт-диск с документацией и ПО;
  • кабель связи по USB;
  • жесткий кейс.

Соответствие стандартам:

- Сертификат Федерального Агентства по Техническому Регулированию и Метрологии РФ RU.C.27.004.A № 24964 от 09.09.2006 г.

375 000.00руб.
