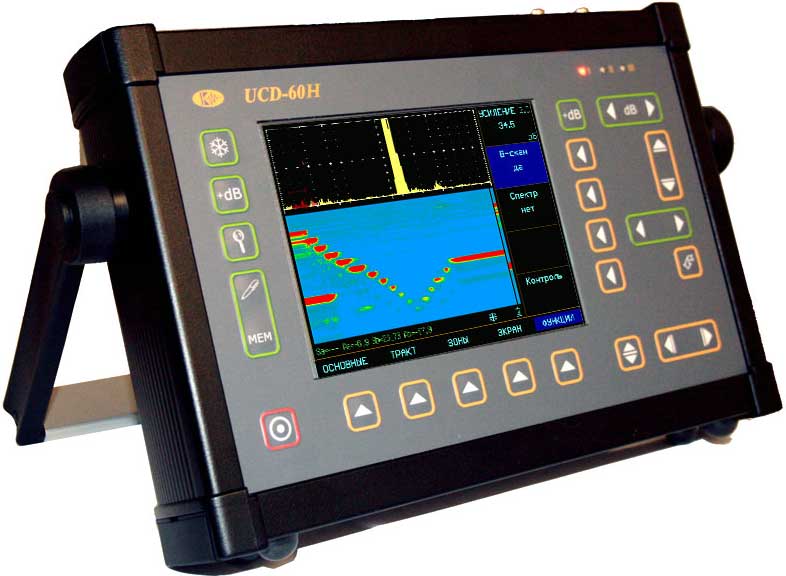

Новый низкочастотный ультразвуковой дефектоскоп УСД-60Н является следующей усовершенствованной модификацией распространенной модели УД2Н-ПМ. В дефектоскопе УСД-60Н собраны все достоинства предшественника и добавлены последние достижения современной цифровой техники:
установлен яркий и хорошо читаемый TFT-экран с разрешением 640х480 точек,
реализована функции В-скана и С-скана (опционально),
реализована функция по измерению спектра сигнала.
Дефектоскоп УСД-60Н предназначен для ультразвуковой дефектоскопии изделий из композитных и других материалов с большим затуханием на предмет определения расслоений, непроклея, внутренних дефектов структуры, пористости, трещин и прочих дефектов, определения скорости распространения и затухания УЗК в композитах, бетоне и пр., измерения толщиныобъектов.
Богатые функциональные возможности позволяют создавать на базе дефектоскопа УСД-60Н различные специализированные версии, в том числе многоканальные приборы с коммутатором до 32-х каналов.
В дефектоскопе УСД-60Н также предусмотрена комплектация импедансным раздельно-совмещенным преобразователем.
Быстрая связь с ПК по Ethernet позволяет строить на базе данного прибора автоматизированные комплексы контроля композитных материалов совмещающие бесконтактный и контактный ультразвуковой, а также импедансный методы контроля.
Отличительные особенности
- Цветной TFT дисплей 135 x 100 мм (640 х 480 точек).
- Одновременное отображении амплитуды сигнала и расстояния до него:
Технические характеристики
|
Развертка
|
мин.: 0 - 2,67 мкс
макс.: 0 - 6000 мкс
с шагом 0,01 / 0,1 / 1 / 10 / 100 мкс |
|
Задержка |
от 0 до 5900 мкс
с шагом 0,01 / 0,1 / 1 / 10 / 100 мкс |
|
Задержка в призме |
0 - 100 мкс
с шагом 0,01 / 0,1 / 1 и 10 мкс |
|
Входной импенданс |
50 Ом / 600 Ом |
|
Зондирующий импульс |
радиоимпульс, амплитудой 50 или 200 В,
с изменяемой длительность от 16 до 500 нс,
с шагом 16 нс |
|
Демпфер зондирующего импульса |
регулируемый от 0 до 15 полупериодов
с задержкой демпфирования от 0 до 7 полупериодов |
|
Частота повторений ЗИ |
40 Гц |
|
Усилитель |
0.02 - 2,5 МГц (-6 дБ) |
|
Диапазон регулировки усиления |
100 дБ, с шагом 0.5, 1, 2 или 6 дБ |
|
Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 60 дБ, 12 дб/мкс,
с построением кривой по 32 опорным точкам,
введенным вручную или от контрольных отражателей |
|
Кривая Амплитуда-Расстояние (АРК) |
построение по 32 точкам, регулируемая по высоте |
|
Детектирование |
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), Б-скан, C-скан |
|
Отсечка |
компенсированная, 0 - 90% высоты экрана |
|
Зоны контроля |
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%,
индивидуальная логика определения дефектов. |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая,
индивидуальная логика определения дефекта в зоне |
|
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
|
Измерение амплитуды |
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние |
|
Дисплей |
цветной, TFT 640 х 480 точек, 135 х 100 мм |
|
А-сигнал |
480 x 300 точек в стандартном режиме |
|
Память |
500 настроек с А-сигналом,
5000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
|
Интерфейс |
RS232 / Ethernet |
|
Разъемы преобразователей |
2 СР50 или Лемо0 (по заказу) |
|
Аккумуляторы |
Li-ion 8 А/ч |
|
Время автономной работы, ч |
6-8 часов |
|
Питание |
блок питания 220 В AC |
|
Диапазон рабочих температур |
от -25°C до +55°C |
|
Размер (В x Ш x Д) |
190 мм x 285 мм x 50 мм |
|
Вес |
3,5 кг с аккумуляторами |
Стандартный комплект
- электронный блок дефектоскопа УСД-60Н
- встроенный Li-Ion аккумулятор
- блок питания/зарядное устройство 220 В
- кабели СР50-СР50 - 2 шт.
- преобразователи 60 кГц - 2 шт.
- Ethernet hub - 2 шт.
- кабель "витая пара" - 2 шт.
- защитный чехол с поясным и шейным креплением
- программное обеспечение для ПК
- комплект документации: руководство по экcплуатации, методика поверки, свидетельство о первичной поверке
- кейс для переноски
Соответствие стандартам:
- Свидетельство RU.C.27.003.A №39599 от 31.05.2010 г. Федерального агенства по техническому регулированию и метрологии.
- Санитарно-эпидемиологическое заключение № 77.МУ.02.П.000005.01.10 от 14.01.2010 г. Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека;
- Сертификат о типовом одобрении Российского морского регистра судоходства № 12.00138.412 от 10.05.2012 г.
|
