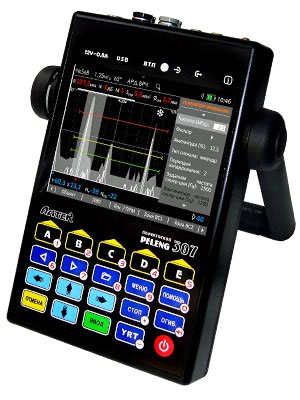

Ультразвуковой дефектоскоп Пеленг УД3-307ВД



Ультразвуковой дефектоскоп Пеленг УД3-307ВД

Описание:

Ультразвуковой дефектоскоп УД3-307ВД-это прибор, совмещающий в себе ультразвуковую и вихретоковую дефектоскопию. Прибор имеет также функцию толщиномера.

Компактность, малый вес, удобный интерфейс, широкий температурный диапазон эксплуатации делают прибор незаменимым для работы в Российских условиях.В дефектоскопе имеется защита результатов контроля и настроек от несанкционированного удаления.

Основные преимущества дефектоскопа:

  • Удобный интерфейс-цифровая клавиатура
  • Автоматическое запоминание настроек и протоколов
  • Широкий диапазон температур
  • Малый вес и компактность

Технические характеристики дефектоскопа Пеленг УД3-307ВД:

Методы ультразвукового контроля, реализуемые дефектоскопом ультразвуковой контроль: эхо-,
зеркально-теневой (ЗТМ)
зеркальный
Методы вихретокового контроля, реализуемые дефектоскопом фазовый,
амплитудный
Режимы вихретокового контроля динамический
статический
Количество ультразвуковых каналов 1
Количество вихретоковых каналов 1
Основной индикатор дефектоскопа цветной TFT экран
Дополнительные индикаторы дефектоскопа встроенный звуковой индикатор
2 светодиода на панели дефектоскопа
светодиод на вихретоковом преобразователе
Номинальное значение частоты УЗК, МГц 0,4; 0,62; 1,25; 1,8; 2,0; 4,0; 2,5; 5,0; 10,0
Амплитуда электрических колебаний при возбуждении УЗК, В
высокой амплитуды 120
низкой амплитуды 4,5
Частота следования зондирующих импульсов УЗК, Гц 20 ... 5000
Типы разверток
в режиме ультразвукового контроля А‑развертка
W-развертка
В-развертка
в режиме вихретокового контроля бегущая развертка
Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ 0 ... 80
Диапазон регулировки усиления вихретокового канала, отн.ед. 0 ... 80
Дискретность измерения толщины встроенным ультразвуковым толщинометром (для версии "Приемочный контроль"), мм 0,01
Глубина (амплитуда) ВРЧ, дБ не более 80
Используемые вихретоковые преобразователи серии ПН –для магнитных сталей(частота 10…100 кГц)серии ПФ –для немагнитных сталей, титана, алюминия и пр.(частота определяется преобразователем)
Амплитуда сигнала задающего генератора вихретоковогоканала,В 0,8; 1,5; 3,4; 8,3
Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 00, мм 1 … 32221
Длительность А-развертки, мкс
минимальная 1,33
максимальная 10992
Диапазон измерения глубины трещин в режиме вихретокового контроля, мм 0,1 … 9,9
Диапазон измерения толщины (для изделий из стали), мм 3 ... 5000
Диапазон рабочих температур окружающего воздуха, 0С От -20до +50
Масса, кг, не более: 1,35
Габаритные размеры, мм, не более: 140x220x42

Комплектация

Ультразвуковой дефектоскоп УД3-307ВД, зарядное устройство-сетевой адаптер, программное обеспечение для ПЭВМ и база данных,чехол электронного блока с солнцезащитной блендой и пеналом для,кабель для подключения прибора к ПЭВМ, наушники.

Соответствие стандартам:
- Свидетельство об утверждении типа средств измерений Федерального агенства по техническому регулированию и метрологии RU.C.27.003.A № 42355 от 11.04.2011 г.;
- Сертификат о типовом одобрении Российского морского регистра судоходства № 11.00027.120 от 15.09.2011 г.;
- Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-045411 от 04.10.2011 г.

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.



не определена




Работы по корректировке цен ведутся непрерывно, в связи с чем компания СтройЭнергоТехника убедительно просит своих клиентов, во избежание неприятных ситуаций, цены на заинтересовавшую продукцию уточнять у менеджеров по продажам.
