Описание:

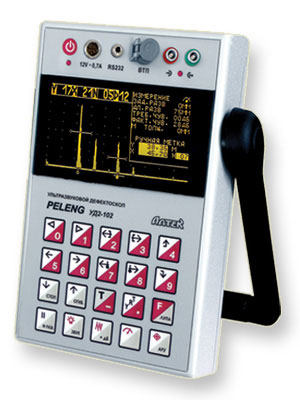

УД2-102ВД- ультразвуковой и вихревой ( комбинированный) дефектоскоп общего назначения. Применяется для обнаружения дефектов в изделиях из металлов и сплавов.
Компактность, малый вес, удобный интерфейс, широкий температурный диапазон эксплуатации делают прибор незаменимым для работы в Российских условиях. В дефектоскопе имеется защита результатов контроля и настроек от несанкционированного удаления.
Основные преимущества дефектоскопа:
- Простой интерфейс
- Сигнализация при обнаружении дефектов
- Энергозависимая память
- Измерение характеристики выявленных дефектов
- ВРЧ, задаваемая вручную
- Наличие автоматических режимов.
Технические характеристики дефектоскопа Пеленг УД2-102ВД:
| Методы ультразвукового контроля, реализуемые дефектоскопом |
эхо-,
зеркально-теневой (ЗТМ)
зеркальный |
| Методы вихретокового контроля, реализуемые дефектоскопом |
фазовый,
амплитудный |
| Режимы вихретокового контроля |
динамический
статический |
| Количество ультразвуковых каналов |
1 |
| Количество вихретоковых каналов |
1 |
| Основной индикатор дефектоскопа |
Экран ЭЛД |
| Дополнительные индикаторы дефектоскопа |
встроенный звуковой индикатор;
светодиод на панели дефектоскопа;
светодиод на вихретоковом преобразователе |
| Номинальное значение частоты УЗК, МГц |
| Вагонная, локомативная версия и версия метрополитен |
0.4;1.25;2.5;5.0 |
| Рельсовая версия |
2.5 |
| Амплитуда электрических колебаний при возбуждении УЗК, В |
| высокой амплитуды |
120 |
| Частота следования зондирующих импульсов УЗК, Гц |
25 ... 5000 |
| Типы разверток |
| в режиме ультразвукового контроля |
А‑развертка
W-развертка
В-развертка
|
| в режиме вихретокового контроля |
бегущая развертка |
| Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ |
0 ... 80 |
| Диапазон регулировки усиления вихретокового канала, отн.ед. |
0 ... 63 |
| Дискретность измерения толщины встроенным ультразвуковым толщинометром (для версии "Приемочный контроль"), мм |
0,01 |
| Глубина (амплитуда) ВРЧ, дБ |
не более 60 |
| Частота вихретокового контроля, кГц |
10-100 | |
| Амплитуда сигнала задающего генератора вихретоковогоканала,В |
0,8; 1,5; 3,4; 8,3 |
| Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 00, мм |
1 … 8850 |
| Длительность А-развертки, мкс |
| минимальная |
6 |
| максимальная |
3048 |
| Диапазон измерения глубины трещин в режиме вихретокового контроля, мм |
0,1 … 9,9 |
| Диапазон измерения толщины (для изделий из стали), мм |
3 ... 5000 |
| Диапазон рабочих температур окружающего воздуха, 0С |
От -20до +50 |
| Масса, кг, не более: |
1,2 |
| Габаритные размеры, мм, не более: |
140x220x42 |
Комплектация:
- блок электронный Пеленг УД2-102ВД;
- сетевой адаптер и зарядное устройство для дефектоскопа;
- комплект принадлежностей;
- программное обеспечение для ПЭВМ и база данных;
- чехол электронного блока с солнцезащитной блендой и пеналом;
- дополнительная аккумуляторная батарея;
- сумка.
Соответствие стандартам:
- Свидетельство Департамента технической политики ОАО "Российские железные дороги" № МТ 055.2012 от 27.12.2012 г.;
- Сертификат о типовом одобрении Российского морского регистра судоходства № 11.00027.120 от 15.09.2011 г.;
- Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-045411 от 04.10.2011 г.
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
|
