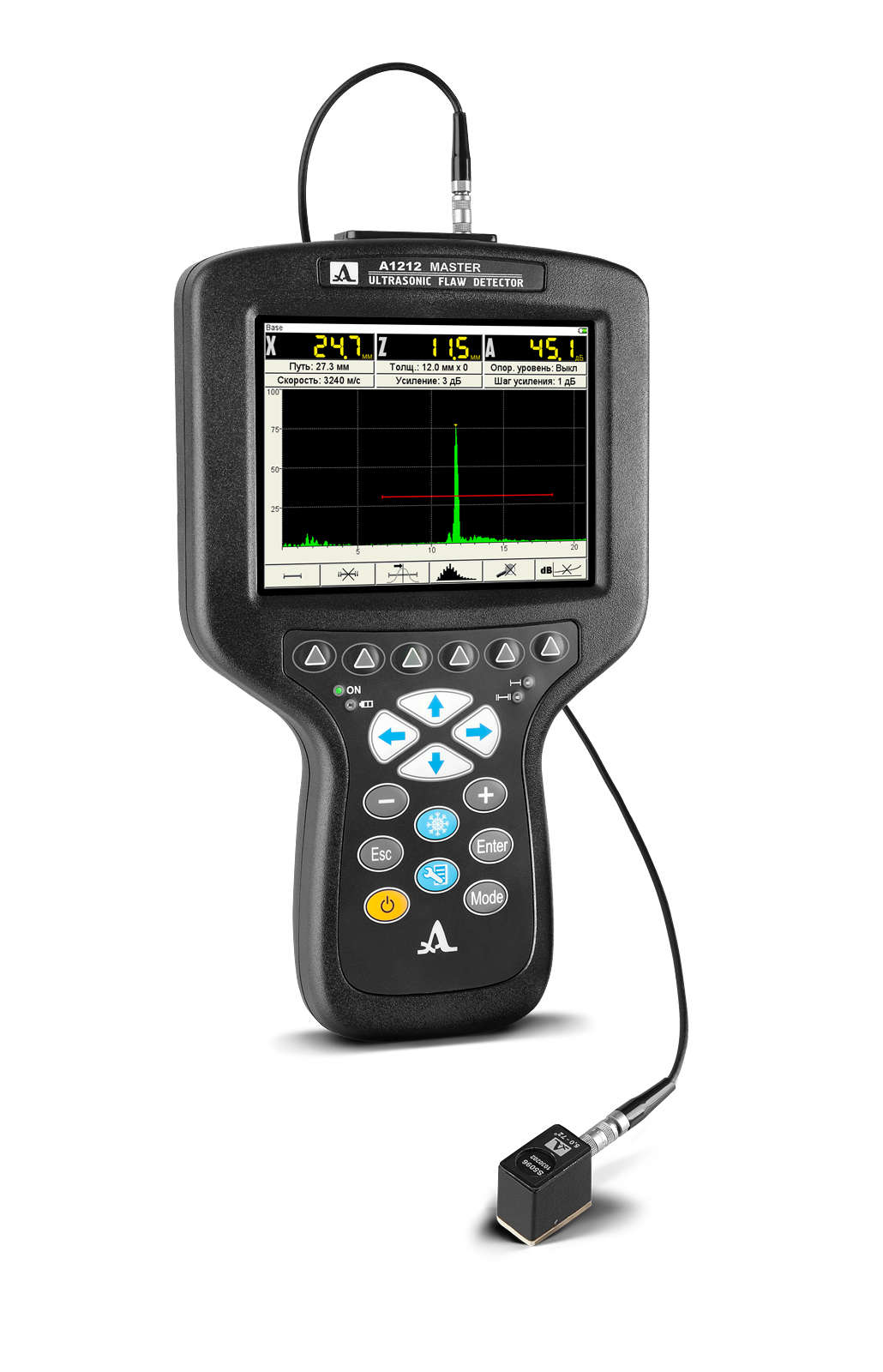

Дефектоскоп A1212 MASTER
Ультразвуковой дефектоскоп А1212 MASTER –ультразвуковой дефектоскоп общего назначения, предназначенный для обнаружения дефектов и оценки их параметров, поиска трещин и мест коррозии, определения толщины объекта контроля.
Прибор имеет полностью цифровой тракт. В нем заложена функция построения функции ВРЧ по 32-м точкам, а также применения АРД - диаграмм.
Благодаря свои габаритам ( вес прибора 800 грамм) может использоваться в сложных и стесненных условиях, удобен при поездках и командировках.
Основные преимущества дефектоскопа:
- Небольшой вес и габариты
- Ударопрочный корпус
- Совместимость с широким спектром различных преобразователей
- Автоматическое определение уровня сигнала и координат дефекта при работе
- Высокоскоростная связь с компьютером по USB-порту
- Высокое разрешение цветного дисплея (640 x 480 точек)
- Запись голосовых комментариев при помощи беспроводной Bluetooth гарнитуры
- Память на 2 000 изображений экрана (развертки типа А с соответствующими параметрами)
Технические характеристики ультразвукового дефектоскопа A1212 MASTER:
| Диапазон устанавливаемых скоростей ультразвука
|
1000 – 14 999 м/с |
|
Рабочие частоты преобразователей |
0.5 – 15 МГц дБ |
|
Отклонение рабочих частот от номинальных |
± 10% |
|
Пределы допускаемой абсолютной погрешности измерения глубины дефекта H с прямым преобразователем |
±(0,01H+0,2)мм/с |
| Диапазоны измерения координат дефекта (по стали) наклонным преобразователем 65°:
|
|
- глубины H |
3 - 1300 мм |
|
- дальности по поверхности L |
5 - 2800 мм |
|
Пределы допускаемой абсолютной погрешности измерения координат дефекта с наклонным преобразователем 65°: |
|
- глубины H |
±(0,03H+1) мм |
|
- дальности по поверхности L |
±(0,03L+1) мм |
|
Диапазоны измерения координат дефекта (по стали) с наклонным преобразователем 70°: |
|
- глубины H ч |
3 - 500 мм |
|
- дальности по поверхности L |
7 - 1400 мм |
|
Пределы допускаемой абсолютной погрешности измерения координат дефекта с наклонным преобразователем 70°: |
|
- глубины H |
±(0,03H+1) мм |
|
- дальности по поверхности L |
±(0,03L+1) мм |
|
Диапазон перестройки калиброванного усилителя |
0 - 100 дБ |
|
Пределы допускаемой абсолютной погрешности измерения отношений амплитуд сигналов на входе приемника |
± 0,5 дБ |
|
Источник питания |
Аккумуляторный блок |
|
Номинальное значение напряжения аккумуляторного блока |
11,2 В |
|
Время непрерывной работы от аккумуляторного блока при нормальных климатических условиях, не менее |
8 ч |
|
Габаритные размеры электронного блока, не более |
260х156х43 мм |
|
Масса электронного блока, не более |
0,8 кг |
|
Средняя наработка на отказ |
35 000 ч |
|
Условия эксплуатации: |
|
- температура воздуха |
от -30 до +55 ºC |
|
- относительная влажность воздуха при температуре |
+35 °С, не выше 95 % |
|
Средний срок службы, не менее |
8 лет |
Комплектация :
- электронный блок УЗ дефектоскопа А1212 MASTER;
- кабель LEMO-LEMO двойной 1,2 м;
- кабель LEMO-LEMO одинарный 1,2 м;
- преобразователь D1771 4.0A0D12CL (П112-4,0-12/2 - толщиномертрия и дефектоскопия);
- преобразователь S3568 2.5A0D10CL(П111-2,5-10 - дефектоскопия);
- преобразователь S5182 2.5A65D12CS (дефектоскопия);
- преобразователь S5096 5,0-70 5.0A70D6CS (дефектоскопия);
- чехол для А1212 MASTER;
- сетевой адаптер с кабелем 220 В - 15 В;
- кабель USB A - Micro B;
- компакт-диск с документацией ПО;
- сумка;
- гель УЗ -30°C до +100°C, 0,1 кг ;
- гарнитура Bluetooth;
- калибровочный образец V2/25.
Соответствие стандартам:
- Сертификат Федерального Агентства по Техническому Регулированию и Метрологии RU.C.27.004.A №39944 от 07.07.2010 г.;
- Сертификат Государственного комитета по стандартизации Республики Беларусь № 6919 от 01.03.2011 г.;
- Сертификат Комитета по техническому регулированию и метрологии Министерства индустрии и новых технологий Республики Казахстан № 6786 от 24.12.2010 г.
|
