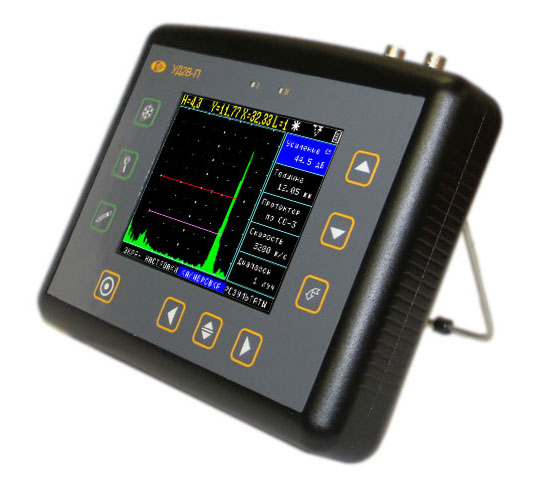

Дефектоскоп УД2В-П45.Lite
Дефектоскоп УД2В-П45.Lite предназначен для обнаружения дефектов (нарушение сплошности и однородности материалов) в готовых изделиях и сварных соединениях, для измерения глубины и координат залегания дефектов, измерения толщины, измерения скорости распространения ультразвуковых колебаний (УЗК) в материале при проведении контроля качества.
Монитор хорошо читается под любым углом и при любом освещении цветной TFT дисплей, прост и удобен в обращении.
Отличительные особенности:
- Дисплей: TFT 115 x 85 мм (320 х 240 точек) с регулируемой подсветкой и настраиваемыми цветовыми схемами
- Усилитель дефектоскопа: широкополосный 1 - 10 МГц
- Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой
- Масса дефектоскопа: 2,2 кг с аккумуляторамиАРК
- 12 часов работы при средней яркости
- Измерение толщины
Технические характеристики ультразвукового дефектоскопа УД2В-П45.Lite:
|
Развертка
|
мин.: 0 - 4.1 мм (сталь); 0 - 1,37 мкс
макс.: 0 - 2975 мм (сталь); 0 - 1000 мкс |
|
Задержка |
от -0,5 мкс до 996 мкс |
|
Диапазон скоростей ультразвука, м/с |
1000 - 9999 м/с |
|
Задержка в призме |
0 - 100 мкс |
|
Демпфирование |
50 Ом / 1000 Ом (до 25 Ом в совмещенном режиме) |
|
Входной импенданс |
50 Ом / 600 Ом |
|
Зондирующий импульс |
радиоимпульс, амплитудой 200 В,
с регулируемым от 0,5 до 5 числом периодов,
с шагом 0,5 (половина периода частоты) |
|
Частота повторений ЗИ |
до 800 Гц в режиме максимальной частоты и 40 Гц |
|
Усилитель |
широкополосный 1-10 МГц,
4 диапазонных узкополосных фильтра |
|
Диапазон регулировки усиления |
110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
|
Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 90 дБ, 10 дб/мкс
с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей |
|
Детектирование |
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки) |
|
Отсечка |
компенсированная, 0 - 80% высоты экрана |
|
Зоны контроля |
две независимых зоны,
начало и ширина изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%,
индивидуальная логика определения дефектов |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая |
|
Режимы работы АСД |
дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой зоне с кривой амплитуда-расстояние |
|
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала |
|
Измерение амплитуды |
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние |
|
Разрешающая способность |
3.125, 6.25, 12.5 или 25 нс в зависимости от выбранного частотного диапазона |
|
Дисплей |
цветной TFT с регулируемой подсветкой, 115 х 85 мм; 320 х 240 точек |
|
А-сигнал |
80 мм x 70 мм, 20 x 200 точек |
|
Память |
20 настроек с А-сигналом |
|
Интерфейс |
нет |
|
Разъемы преобразователей |
2 СР50 |
|
Аккумуляторы |
4 NiMh размер "D" |
|
Время автономной работы, ч |
10 |
|
Питание |
блок питания 220 В |
|
Диапазон рабочих температур |
от -25°C до +55°C |
|
Размер (В x Ш x Д) |
170 мм x 225 мм x 45 мм |
|
Вес |
1,2 кг (электронный блок);
0,96 кг (снаряженный аккумуляторный отсек) |
Комплект поставки:
- электронный блок дефектоскопа УД2В-П45.Lite;
- блок питания 9В / 220 В;
- аккумуляторный отсек "D";
- комплект аккумуляторов NiMh размер "D" 10 A/ч;
- зарядное устройство;
- защитный чехол с блендой и креплением на корпусе оператора;
- кабели СР50-Lemo00 - 2 шт.;
- преобразователь П111-2,5-К12;
- преобразователь П121-5-50;
- комплект документации: руководство по эксплуатации, паспорт, сертификат метрологической поверки;
- кейс для переноски.
|
