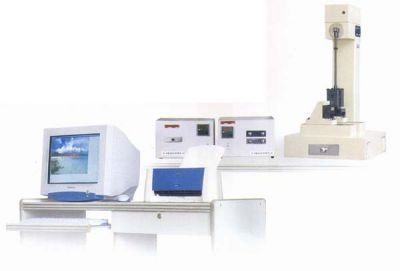

Маятниковый копер XJ-50Z с максимальной энергией удара 50 Дж предназначен для испытаний пластмасс по методу Шарпи и Изода, т.е. можно проводить испытания на двухопорный ударный изгиб в соответствии международным стандартом ISO 179-1 "Plastics. Determination of Charpy impact properties. Part 1: Non-instrumented impact test." и ГОСТ 4647-80 "Пластмассы. Метод определения ударной вязкости по Шарпи.", а также для испытания на консольный ударный изгиб в соответствии международным стандартом ISO 180 "Plastics. Determination of Izod impact strength." и ГОСТ 19109-84 "Пластмассы. Метод определения ударной вязкости по Изоду." Маятниковый копер XJ-50Z оснащен компьютером для управления испытанием, сбора данных о испытании, сохранения результатов, а также для последующей их обработки и печати на принтере. Маятниковый копер прост и надежен в эксплуатации.
Технические характеристики маятникового копра XJ-50Z
|
Для проведения испытания по методу Шарпи
|
|
Наименование характеристики
|
Значение
|
|
Скорость маятника в момент удара
|
2.9 м/с или 3.8 м/с
|
|
Номинальная энергия маятника
|
1 Дж
2 Дж
4 Дж
5 Дж
7,5 Дж
15 Дж
25 Дж
50 Дж
|
|
Расстояние между осью маятника и центром образца
|
221мм или 380мм
|
|
Угол подъема маятника
|
160о
|
|
Момент маятника
|
Pd1=0,5155 Нм
Pd2=1,0311 Нм
Pd4=2,0622 Нм
Pd5=2,5777 Нм
Pd7,5=3,8662 Нм
Pd15=7,7324 Нм
Pd25=12,8888 Нм
Pd50=25,7777 Нм
|
|
Раствор в свету между опорами
|
40мм ,60мм ,70мм и 95м
|
|
Радиус активной опоры
|
R=1 мм
|
|
Угол между поверхностью образца и ударной кромкой
|
30
|
|
Радиус ударной кромки молота
|
R=2 мм
|
|
Для проведения испытания по методу Изода
|
|
Наименование характеристики
|
Значение
|
|
Скорость движения маятника в момент удара
|
3.5 м/с
|
|
Энергия маятника
|
1 Дж
2,75 Дж
5,5 Дж
11 Дж
22 Дж
|
|
Угол подъема маятника
|
160о
|
|
Расстояние между осью маятника и центром образца
|
322 мм
|
|
Момент маятника
|
Pd1=0,5155 Нм
Pd2,75=1,4177 Нм
Pd5,5=2,8355 Нм
Pd11=5,6711 Нм
Pd22=11,3419 Нм
|
|
Расстояние между ударной кромкой и лицевой поверхностью зажима
|
22 мм
|
|
Радиус ударной кромки
|
R=0.8 мм
|
Параметры образца для испытаний по методу Шарпи и раствор между опор для испытания
|
Тип образца |
Длина, мм |
Ширина, мм |
Толщина, мм |
Раствор, мм |
Приспособление |
1
2
3
4 |
80±2
55(50)±1
120±2
125±2 |
10±0.5
6±0.2
15±0.5
13±0.5 |
4±0.2
4±0.2
10±0.5
13±0.5 |
40
60
70
95 |
A
B
C
D |
Параметры образца для испытаний по методу Изода
Образец в соответствии с требованиями стандартов: GB1843-80 и ISO180-82.
Базовый комплект поставки маятникового копра XJ-50Z
|
Наименование |
Краткая характеристика |
Количество |
Примечание |
|
Маятниковый копер |
Копер для испытаний неметаллических образцов на ударную вязкость
|
1 |
- |
|
Система измерения и управления |
Компьютер
Принтер
Оборудование управления |
1
1
1 |
Lenovo
HP Deskjet
- |
|
Ящик с принадлежностями I |
1 Дж маятник
2 Дж груз
4 Дж груз
5 Дж груз
Регулируемые опоры
Индикатор центра A
Индикатор центра B
Индикатор центра C
Индикатор центра D
Ключ шестигранный |
1
2шт.
2шт.
2шт.
3шт.
1
1
1
1
1 |
-
-
-
-
-
40 мм
60 мм
70 мм
95 мм
6# |
|
Ящик с принадлежностями II |
7.5Дж маятник
15Дж маятник
25Дж маятник
50Дж маятник |
1
1
1
1 |
-
-
-
- |
|
