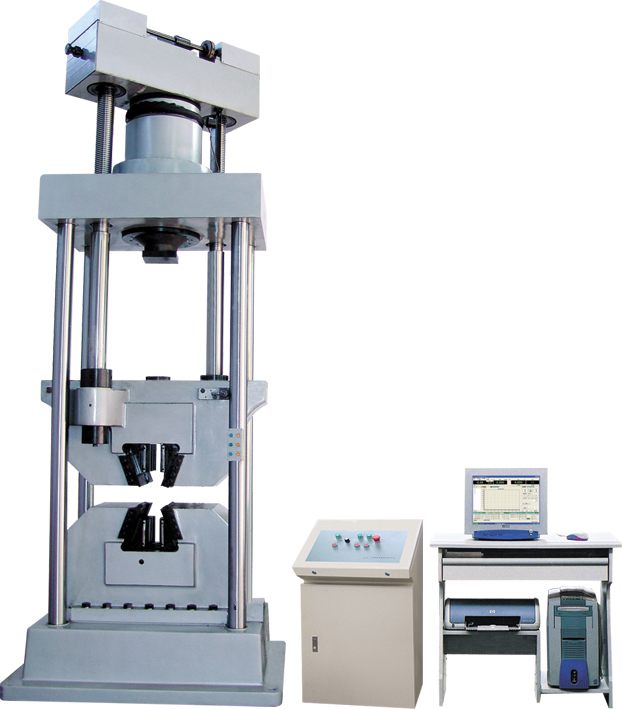

Сервогидравлическая универсальная испытательная машина WAW-2000A с максимальной нагрузкой 2000 кН предназначена для проведения статических испытаний на растяжение, сжатие и изгиб металлических материалов, стальной арматуры, образцов газо- и нефтепроводных труб, стальных канатов и кабелей, бетона, древесины и любых других прочных материалов.
Гидравлические разрывные машины серии WAW производства компании TIME Group Inc. применяются на предприятиях, где требуется высокая мощность для испытания исследуемых образцов. Испытательные машины WAW могут использоваться на металлургических заводах, где требуется постоянный контроль качества выпускаемого металлопроката, на машиностроительных преприятиях для контроля качества материалов поступающих на склад, а также для исследования механических свойств при разрушении ответственного элемента или всей конструкции в целом, на предприятиях спеализирующихся на изготовлении автомобильных комплектующих для контроля за качеством и ресурсом деталей, в научно-исследовательских институтах, занимающихся исследованиями металлов, сталей и сплавов, для исследования свойств опытных экспериментальных партий образцов из разработанных сплавов, а также в технических ВУЗах и техникумах для проведения лабораторных работ, например, по курсу сопротивления материалов.
Технические характеристики испытательной машины WAW-2000A
|
Максимальная нагрузка |
2000 кН |
|
Диапазон измерения нагрузки |
2%-100% FS |
|
Относительная ошибка измерения нагрузки |
±1% |
|
Диапазон регулирования скорости нагружения |
2-60 Н/мм2*с-1 |
|
Допуск скорости нагрузки |
±5% |
|
Диапазон регулирования скорости деформации |
0.00025/s-0.0025/s |
|
Допуск скорости деформации |
±5% |
|
Диапазон регулирования скорости перемещения |
0.5-50 мм/мин |
|
Относительная ошибка скорости перемещения |
±5% |
|
Тип зажимов |
Гидравлические |
|
Круглый образец |
?15?70 мм |
|
Плоский образец |
0?50 мм |
|
Ширина плоского образца |
140 мм |
|
Максимальное пространство для испытания на растяжение |
850 мм |
|
Максимальное пространство для испытания на сжатие |
720 мм |
|
Расстояние между колонн |
900 мм |
|
Размер компрессионных пластин сжатия |
204х204 мм |
|
Пролет между опорами при испытании на изгиб |
1000 мм |
|
Ширина опоры при испытании на изгиб |
140 мм |
|
Допустимый изгиб |
190 мм |
|
Максимальный ход поршня |
250 мм |
|
Максимальная скорость поршня |
50 мм/мин |
|
Максимальная скорость траверсы |
200 мм/мин |
|
Размеры шкафа управления |
600х430х960 мм |
|
Размеры силовой рамы |
1510х1040х4700 мм |
|
Мощность мотора |
9.2 кВт |
|
Вес силовой рамы |
10400 кг |
Базовый комплект поставки испытательной машины WAW-2000A
|
1 |
Силовая рама |
1 |
|
2 |
Источник масла сервомотора |
1 |
|
3 |
Источник масла для гидравлических зажимов |
1 |
|
4 |
Шкаф управления |
1 |
|
5 |
Система измерения и управления |
1 |
|
6 |
Датчик давления масла |
1 |
|
7 |
Экстензометр |
1 |
|
8 |
Фотоэлектрическое кодирующее устройство |
1 |
|
9 |
Компьютер |
1 |
|
10 |
Принтер |
1 |
|
11 |
Губки для растяжения плоских образцов |
0?25 мм
25?50 мм |
|
12 |
Губки для растяжения круглых образцов |
?15?30 мм
?30?50 мм
?50?70 мм |
|
13 |
Компрессионные пластины |
204х204 мм |
|
14 |
Приспособления для изгиба |
База 1000 мм |
|
15 |
Набор инструментов |
1 |
|
16 |
Техническая документация |
1 |
|
