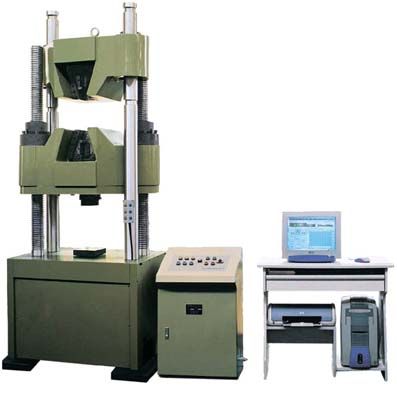

Сервогидравлическая универсальная испытательная машина WAW-500С с максимальной нагрузкой 500 кН предназначена для проведения статических испытаний на растяжение, сжатие и изгиб металлических материалов, стальной арматуры, образцов газо- и нефтепроводных труб, стальных канатов и кабелей, бетона, древесины и любых других прочных материалов.
Гидравлические разрывные машины серии WAW производства компании TIME Group Inc. применяются на предприятиях, где требуется высокая мощность для испытания исследуемых образцов. Испытательные машины WAW могут использоваться на металлургических заводах, где требуется постоянный контроль качества выпускаемого металлопроката, на машиностроительных преприятиях для контроля качества материалов поступающих на склад, а также для исследования механических свойств при разрушении ответственного элемента или всей конструкции в целом, на предприятиях спеализирующихся на изготовлении автомобильных комплектующих для контроля за качеством и ресурсом деталей, в научно-исследовательских институтах, занимающихся исследованиями металлов, сталей и сплавов, для исследования свойств опытных экспериментальных партий образцов из разработанных сплавов, а также в технических ВУЗах и техникумах для проведения лабораторных работ, например, по курсу сопротивления материалов.
Технические характеристики испытательной машины WAW-500C
|
Максимальная нагрузка |
500 кН |
|
Диапазон измерения нагрузки |
2%-100% FS |
|
Точность измерения нагрузки |
±1% |
|
Диапазон регулирования скорости нагружения |
2-60 Н/мм2*с-1 |
|
Допуск скорости нагрузки |
±5% |
|
Диапазон регулирования скорости деформации |
0.00025/s-0.0025/s |
|
Допуск скорости деформации |
±5% |
|
Диапазон регулирования скорости перемещения |
0.5-50 мм/мин |
|
Точность скорости перемещения |
±5% |
|
Тип зажимов |
Гидравлические |
|
Круглый образец |
?15?50 мм |
|
Плоский образец |
0?50 мм |
|
Ширина плоского образца |
60 мм |
|
Максимальное пространство для испытания на растяжение |
900 мм |
|
Максимальное пространство для испытания на сжатие |
800 мм |
|
Расстояние между колонн |
650 мм |
|
Размер компрессионных пластин сжатия |
?120 мм |
|
Пролет между опорами при испытании на изгиб |
600 мм |
|
Ширина опоры при испытании на изгиб |
160 мм |
|
Допустимый изгиб |
155 мм |
|
Максимальный ход поршня |
250 мм |
|
Максимальная скорость поршня |
70 мм/мин |
|
Максимальная скорость траверсы |
200 мм/мин |
|
Размеры шкафа управления |
600х480х960 мм |
|
Размеры силовой рамы |
1180x750x2900 мм |
|
Мощность мотора |
3.8 кВт |
|
Вес силовой рамы |
2700 кг |
Базовый комплект поставки испытательной машины WAW-500C
|
№ |
Наименование |
Краткая характеристика |
Количество |
Примечание |
|
1 |
Силовая рама |
- |
1 |
- |
|
2 |
Источник масла сервомотора |
- |
1 |
MOOG valve |
|
3 |
Источник масла для гидравлических зажимов |
- |
1 |
- |
|
4 |
Шкаф управления |
- |
1 |
- |
|
5 |
Система измерения и управления |
- |
1 |
- |
|
6 |
Датчик давления масла |
CYB-12SA |
1 |
- |
|
7 |
Экстензометр |
YYU-10/50 |
1 |
- |
|
8 |
Фотоэлектрическое кодирующее устройство |
LEC-5000 |
1 |
- |
|
9 |
Компьютер |
P4/256MDDR/80G |
1 |
Lenovo |
|
10 |
Принтер |
HP 1368(A4, inkjet) |
1 |
HP |
|
11 |
Губки для растяжения плоских образцов |
0?30 мм
30?50 мм |
1 комплект |
- |
|
12 |
Губки для растяжения круглых образцов |
?15?30 мм
?30?50 мм |
1 комплект |
- |
|
13 |
Компрессионные пластины |
?120 мм |
1 комплект |
- |
|
14 |
Приспособления для изгиба |
База 600 мм |
1 комплект |
- |
|
15 |
Набор инструментов |
- |
1 комплект |
- |
|
16 |
Техническая документация |
- |
1 комплект |
- |
|
