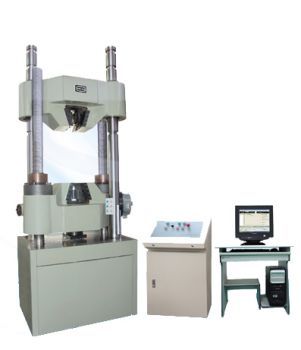

Разрывная машина WAW-100C



Разрывная машина WAW-100C

Сервогидравлическая универсальная испытательная машина WAW-100С с максимальной нагрузкой 100 кН предназначена для проведения статических испытаний на растяжение, сжатие и изгиб металлических материалов, стальной арматуры, образцов газо- и нефтепроводных труб, стальных канатов и кабелей, бетона, древесины и любых других прочных материалов.

Гидравлические разрывные машины серии WAW производства компании TIME Group Inc. применяются на предприятиях, где требуется высокая мощность для испытания исследуемых образцов. Испытательные машины WAW могут использоваться на металлургических заводах, где требуется постоянный контроль качества выпускаемого металлопроката, на машиностроительных преприятиях для контроля качества материалов поступающих на склад, а также для исследования механических свойств при разрушении ответственного элемента или всей конструкции в целом, на предприятиях спеализирующихся на изготовлении автомобильных комплектующих для контроля за качеством и ресурсом деталей,  в научно-исследовательских институтах, занимающихся исследованиями металлов, сталей и сплавов, для исследования свойств опытных экспериментальных партий образцов из разработанных сплавов, а также в технических ВУЗах и техникумах для проведения лабораторных работ, например, по курсу сопротивления материалов.

Технические характеристики  испытательной машины WAW-100C

Максимальная нагрузка 100 кН
Диапазон нагрузки 2%-100% FS
Точность нагрузки ±1%
Диапазон регулирования скорости нагружения 2-60 Н/мм2-1
Допуск скорости нагрузки ±5%
Диапазон регулирования скорости деформации 0.00025/s-0.0025/s
Допуск скорости деформации ±5%
Диапазон регулирования скорости перемещения 0.5-50 мм/мин
Точность скорости перемещения ±5%
Тип зажимов Гидравлические
Круглый образец ?6-22 мм
Плоский образец 0-12 мм
Ширина плоского образца 70 мм
Максимальное пространство для испытания на растяжение 580 мм
Максимальное пространство для испытания на сжатие 480 мм
Расстояние между колонн 435 мм
Размер компрессионных пластин сжатия 125 мм
Пролет между опорами при испытании на изгиб 350 мм
Ширина опоры при испытании на изгиб 100 мм
Допустимый изгиб 80 мм
Максимальный ход поршня 150 мм
Максимальная скорость поршня 150 мм/мин
Максимальная скорость траверсы 200 мм/мин
Размеры шкафа управления 600х480х960 мм
Размеры силовой рамы 760x550x2050 мм
Мощность мотора 3.6 кВт
Вес силовой рамы 1500 кг



Базовый комплект поставки испытательной машины WAW-100C

Наименование Краткая характеристика Количество Примечание
1 Силовая рама - 1 -
2 Источник масла сервомотора - 1 MOOG valve
3 Источник масла для гидравлических зажимов - 1 -
4 Шкаф управления - 1 -
5 Система измерения и управления - 1 -
6 Датчик давления масла CYB-12SA 1 -
7 Экстензометр YYU-10/50 1 -
8 Фотоэлектрическое кодирующее устройство LEC-5000 1 -
9 Компьютер P4/256MDDR/80G 1 Lenovo
10 Принтер HP 1368(A4, inkjet) 1 HP
11 Губки для растяжения плоских образцов, мм 0-12 мм 1 комплект -
12 Губки для растяжения круглых образцов, мм ?6-14 мм
?14-22 мм
1 комплект -
13 Компрессионные пластины ?125 мм 1 комплект -
14 Приспособления для изгиба База 350 мм 1 комплект -
15 Набор инструментов - 1 комплект -
16 Техническая документация - 1 комплект -


не определена




Работы по корректировке цен ведутся непрерывно, в связи с чем компания СтройЭнергоТехника убедительно просит своих клиентов, во избежание неприятных ситуаций, цены на заинтересовавшую продукцию уточнять у менеджеров по продажам.
