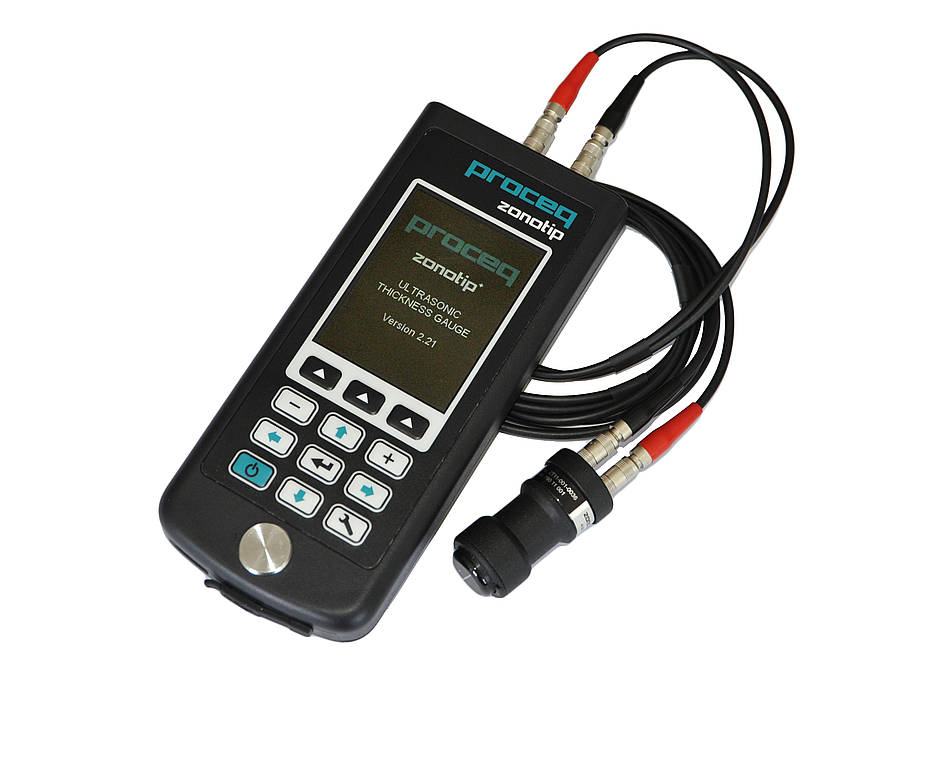

По сравнению со стандартным прибором Zonotip прибор Zonotip+ предлагает дополнительные функции.
В комплект прибора Zonotip+ включен дополнительный совмещенный преобразователь меньшего размера на 2,5 МГц, который дает возможность осуществлять измерения в ограниченных пространствах.
Режим "A-Скан" прибора Zonotip+ позволяет исключить неточности измерений, вызванные, например, изъянами или трещинами тестируемого объекта. Сигнал визуализируется на дисплее как A-Скан, что обеспечивает более тщательный анализ показаний. В режиме "A-Скан" доступны следующие виды измерений:
общее выявление изъянов и трещин
качество сцепления слоистых материалов, включая выявление расслаивания
толщина слоистых материалов
Особенности: Прочный корпус из легкого ударопрочного пластика
Возможность применения в сложных погодных условиях (морозо- и жаростойкий)
Большой контрастный цветной дисплей обеспечивает визуальный контроль процесса проверки
Память на 50 000 измерений
Раздельно-совмещенный преобразователь на 4,0 МГц
Автоматическая адаптация к кривизне и шероховатости поверхности
Автоматическая регистрация максимальных и минимальных значений при сканировании объекта
Измерение скорости ультразвукового импульса на образце с известной толщиной
Индикация цветом, звуком и вибрацией при выходе за установленные границы
Подключение к ПК через USB для передачи данных
8 различных языков на выбор
Метрические и дюймовые единицы измерения
Индикация силы сигнала
Индикация уровня заряда батареи и функция автоматического выключения
Прибор
Рабочая температура от -20 °C до 50 °C (от -4 °F до 122 °F)
Влажность до 85% RH при температуре 25 °C (77 °F)
Время работы батареи 99 ч
Питание встроенный литиево-полимерный аккумулятор
Рабочее напряжение питания 3,7 В
Размеры
157 x 70 x 23 мм (6,1 x 2,7 x 0,9 дюйма)
Вес 250 г
Тип дисплея TFT
Допустимая шероховатость поверхности Rz160 / N12 / Ra = 50 мкм
Минимальный радиус кривизны 10 мм (0,4 дюйма)
Диапазон скорости ультразвука от 1000 до 9999 м/с
Память 100 групп, макс. 500 измерений в каждой
Тип интерфейса USB
Разрешение толщины < 99,99 мм: 0,01 мм
> 100,0 мм: 0,1 мм
Преобразователь
Тип Раздельно-совмещенный Совмещенный (только Zonotip+)
Частота 4,0 МГц 2,5 МГц
Диапазон измерений (сталь) 0,7 - 300 мм 0,7 - 300 мм
Диаметр ультразвукового элемента 16 мм (0,6 дюйма) 10 мм (0,4 дюйма)
Тип коннектора LEMO, тип 00.250 LEMO, тип 00.250
Размер 45 x Ø23 мм (1.8 x Ø0.9 дюйма) 24 x Ø16 мм (0.9 x Ø0.6 дюйма)
Вес
23 г 16 г
|
