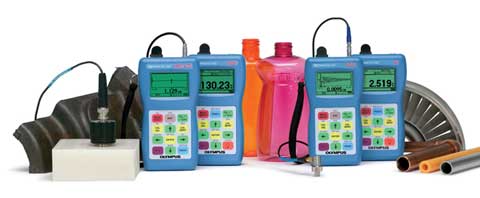

Ультразвуковой толщиномер 35, 35DL, 35HP, 35DLHP

Описание ультразвуковых толщиномеров серии 35

Ультразвуковые толщиномеры Panametrics серии 35 являются идеальным средством для решения почти любой задачи, связанной с измерением толщины. Эти ультразвуковые толщиномеры имеют несколько режимов измерений с использованием контактных, иммерсионных преобразователей и преобразователей с линией задержки.

Назначение прецизионных ультразвуковых толщиномеров серии 35 Panametrics

Ультразвуковой толщиномер серии 35 предназначен для прецизионного измерения толщины различных материалов (металл, пластик, резина, стекло, композиты и др.) при одностороннем доступе и обладает возможностью отображать А-скан и изменять настройки режима измерения.

Толщиномеры Panametrics серии 35 используются в аэрокосмической отрасли промышленности для измерений толщины стенки лопаток ТРД и ГТД, толщины остекления кабины летательного аппарата, толщины листов в местах пластической деформации, сварных патрубков, сельсинов и других деталей ответственного назначения. Приборы также применяются для измерений толщины деталей точного литья, контактных линз, пластиковых и стеклянных бутылок, колб, лампочек, канистр, трубок малого диаметра, змеевиков, изоляционных покрытий и много другого.

Ультразвуковые толщиномеры 35 и 35DL предназначены для проведения измерений толщины металлов, пластмасс, стекла и др. тонких материалов.

Ультразвуковые толщиномеры 35HP, 35DL-HP – для проведения измерений толщины материалов с большим затуханием звука, как например, металлическое литье, толстая резина, стекловолокно и композиционные материалы.

Ультразвуковые толщиномеры 35DL и 35DL-HP дополнительно оснащены регистратором данных с гибкой буквенно-цифровой файловой организацией хранящейся информации и выводом ее в дискретном, последовательном и в 2-х координатном форматах.

Отличительные особенности прецизионных толщиномеров серии 35

·         Точные значения толщины отображаются крупным шрифтом на жидкокристаллическом дисплее с подсветкой или могут наблюдаться в режиме А-развертки с формой отраженных УЗ-сигналов.

·         Измеряемые величины: толщина, скорость ультразвука или время распространения УЗ импульсов.

·         Функция автоматического повторного вызова настроек из памяти прибора, функция измерения скорости ультразвука в контролируемом материале.

·         Благодаря нескольким режимам измерений с использованием контактных, иммерсионных и преобразователей с линией задержки, приборы серии 35 являются идеальным средством для решения почти любой задачи, связанной с измерением толщины.

В ультразвуковых толщиномерах 35, 35DL, 35HP, 35DLHP представлены различные функции и возможности, облегчающие проведение измерений: функция Авто-Вызова предназначена для выбора и повторного вызова из памяти прибора записанной стандартной или пользовательской настройки, коэффициент утоньшения отслеживает процент уменьшения толщины стенки, а функции Измерения Скорости Звука или Времени Пролета напрямую измеряют скорость звука в материале и т.д.

Возможности прецизионных толщиномеров серии 35

Возможность измерения скорости звука и коэффициента утоньшения заложена во всех моделях

Большой диапазон толщин от 0.0030" до 25.0" (от 0.08 до 635.0 мм), в зависимости от инструмента и материала

Возможность использовать контактные и иммерсионные датчики, а так же датчики с линией задержки

Функция Авто-Вызова предустановленных и пользовательских настроек

Ручной; вес около 8.5 унций (0.24 кг)

Режим измерения минимальных/максимальных значений

Сигнализация по Верхнему/Нижнему порогу

Дополнительный A-скан Формы Волны

Дополнительная программа интерфейса 35PCSCOPE

Поддержание метрической и английской систем счисления (дюймы/мм)

Многоязыковой пользовательский интерфейс

Индикатор заряда батарей

Ультразвуковые толщиномеры 35 и 35DL используются для большинства измерений

С моделями 35 и 35DL могут использоваться датчики с частотой от 2.25 до 30 МГц, что делает возможным проведение большинства измерений толщин, от очень маленьких до очень больших. В общей сложности, датчики с большей частотой и меньшим диаметром используются для исследований тонких или искривленных поверхностей, а так же для получения более точных данных.

Применение прецизионных ультразвуковых толщиномеров 35 и 35DL

·         большинство материалов различных толщин

·         пластиковые бутылки, трубы, листы толщиной до 0.08 мм (или 0.003 дюйма)

·         металлические контейнеры, рулонная сталь, детали машинной обработки толщиной до 0.10 мм (или 0.004 дюйма)

·         литые цилиндры, лопатки турбин

·         стеклянные колбы ламп, бутылки

·         тонкие изделия из стекловолокна, резины, керамики и композиционных материалов

·         искривленные поверхности или контейнеры малых радиусов

·         разрешение до 0.001 мм или 0.0001

УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР 35, технические характеристики

Диапазон измеряемых толщин - 0.08 - 635.0 мм

Диапазон измеряемых скоростей - 0.5080 - 18.699 мм

Разрешающая способность индикации - 0.001 мм

Частотный диапазон 2.25-30 МГц

Использование контактных, с линией задержки и иммерсионных ПЭП

Связь с компьютером через USB или RS-232

Возможность быстрого вызова из памяти настроек на ПЭП

Запоминание минимума/максимума

Пороговая сигнализация

Опция отображения А-скана на дисплее прибора

Получение А-скана на мониторе компьютера с помощью РС-скопа

Время непрерывной работы - 150 ч

Температурный диапазон -10 °С - +50 °С

Вес - 0.24 кг

Размер 84х152х38 мм

УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР 35DL, технические характеристики

Диапазон измеряемых толщин - 0.08 - 635.0 мм

Диапазон измеряемых скоростей - 0.5080 - 18.699 мм

Разрешающая способность индикации - 0.001 мм

Частотный диапазон 2.25 - 30 МГц

Использование контактных, с линией задержки и иммерсионных ПЭП

Память на 8000 измерений или 350 А-сканов

Дуплексная связь с компьютером через USB или RS-232

Возможность быстрого вызова из памяти настроек на ПЭП

Пороговая сигнализация

Опция отображения А-скана на дисплее прибора

Получение А-скана на мониторе компьютера с помощью РС-скопа

Время непрерывной работы - 150 ч

Температурный диапазон -10 °С - +50 °С

Вес - 0.24 кг

Размер 84х152х38 мм

Пьезоэлектрические преобразователи (датчики) для ультразвуковых толщиномеров 35 и 35DL

УЛЬТРАЗВУКОВЫЕ ТОЛЩИНОМЕРЫ 35HP и 35DLHP ДЛЯ СТЕКЛОВОЛОКНА, РЕЗИНЫ, КОМПОЗИТОВ И ЛИТЬЯ.

Толщиномеры 35HP с низкочастотной полосой пропускания и специальным генератором-приемником разработаны для оптимизации глубины проникновения ультразвука при измерении толстых материалов с высоким коэффициентом затухания и рассеивания ультразвуковых волн. Большинство других ультразвуковых толщиномеров для подобных измерений не применимо.

Прецизионные толщиномеры 35HP и 35DLHP применяются для измерений толщины стекловолокна, резины, композитов и литья при одностороннем доступе, а также для измерения скорости звука в этих материалах.

Толщиномеры серии 35HP благодаря использованию пониженного по сравнению с обычными толщиномерами частотного диапазона позволяют проводить измерения в крупнозернистых материалах, многослойных пластиках и других материалах с высоким затуханием ультразвука. Используются для измерения толщины текстолита, автомобильных и авиационных шин, резинового корда промышленных транспортеров, стеклопластиковых корпусов судов, керамических обтекателей и т.д. В приборах для измерения скорости звука ввод значения толщины может осуществляться с помощью цифрового штангенциркуля. По скорости ультразвука контролируются различные свойства материалов, в частности степень содержания шаровидного графита в отливках из чугуна.

Применение прецизионных ультразвуковых толщиномеров 35HP и 35DLHP

·         большинство материалов с высоким коэффициентом затухания

·         толстые делали из литейных металлов

·         толстые резиновые покрышки и камеры

·         корпуса лодок и емкости из стекловолокна

·         композитные материалы - разрешение в 0.01 мм или 0.001"

Особенности ультразвуковых толщиномеров 35HP и 35DLHP

СБОР ДАННЫХ ДЛЯ СОСТАВЛЕНИЯ ДОКУМЕНТАЦИИ

Внутренний Регистратор Данных

Внутренний регистратор данных моделей 35DL и 35DL-HP позволяет записывать, повторно вызывать и пересылать 8000 показаний толщин с Идентификационными Кодами. Прибор с дополнительным режимом отображения формы волны способен так же сохранять 350 форм волны для получения данных о толщине. Все сохраненные данные могут быть переданы на компьютер для проведения анализа статистики.

Буквенно-цифровые Идентификационные Коды

Каждому записанному измерению соответствует имя файла из восьми символов и номер ID, содержащий до 10 цифр. Помимо толщины сохраняются все настройки параметров, как, например, скорость звука в материале, настройки датчика и режим измерения.

Аппаратный Расчет Статистики

В регистраторах данных моделей 35DL и 35DL-HP предусмотрена опция расчета статистики, позволяющая генерировать отчеты и передавать их непосредственно на печать.

УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР 35HP, технические характеристики

·         Диапазон измеряемых толщин - 0.5 - 635.0 мм

·         Разрешающая способность индикации - 0.01 мм

·         Диапазон измеряемых скоростей - 0.5080 - 18.699 мм

·         Частотный диапазон 0.5 - 5.0 МГц

·         Использование контактных, с линией задержки и иммерсионных ПЭП

·         Возможность быстрого вызова из памяти настроек на ПЭП

·         Запоминание минимума/максимума

·         Связь с компьютером через USB или RS-232

·         Пороговая сигнализация

·         Опция отображения А-скана на дисплее прибора

·         Получение А-скана на мониторе компьютера с помощью РС-скопа

·         Время непрерывной работы - 150 ч

·         Температурный диапазон -10 °С - +50 °С

·         Вес - 0.24 кг

·         Размер 84х152х38 мм

УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР 35DLHP

·         Диапазон измеряемых толщин - 0.5 - 635.0 мм

·
