Ультразвуковой толщиномер УТ-93П предназначен для измерения толщины изделий из конструкционных металлических сплавов, при одностороннем доступе к ним. В толщиномере используется контактный способ обеспечения акустического контакта путем прижатия контактной поверхности преобразователя к поверхности контролируемого объекта без сканирования поверхности объекта.
Толщиномер УТ-93П при известном значении толщины может использоваться также для измерения скорости распространения продольных УЗК в диапазоне 4400...6400 м/с в материале изделий, имеющих толщины от 20 до 300 мм.

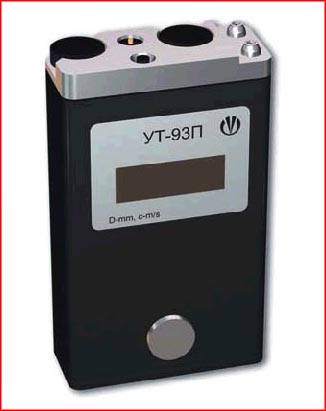

Описание ультразвукового толщиномера УТ-93П
Прибор может применяться для измерения толщины стенки емкостей, труб, трубопроводов, а также толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или после изготовления на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.
Отличительные особенности толщиномера УТ93П
- пылеводозащищенное исполнение;
- сигнализация о наличии акустического контакта преобразователя с контролируемым изделием и разрядке батареи;
- автоматическое отключение питания при отсутствии контакта по истечении 1...2.5 мин.;
- время непрерывной работы от свежеизготовленной батареи 300 часов.
Начиная с 1998 года, производится модернизированный толщиномер УТ-93П/1.
Модернизация проведена с учетом пожеланий потребителей и многолетнего опыта производства и эксплуатации приборов данного типа. Разработана новая эксплуатационная документация, дополнена комплектация, улучшен внешний вид прибора и тип упаковки.
Модернизированный толщиномер УТ-93П/1 включает в комплекте преобразователей малогабаритные преобразователи "Приз-Т1", применение которых позволяет измерять толщину изделий в труднодоступных местах. Соединение преобразователей с прибором производится через разъем типа LEMAX, что увеличивает надежность соединения и удобство при эксплуатации.
Комплект поставки толщиномера включает в себя аккумулятор на 9V, а также зарядное устройство к нему.
Для работы в полевых условиях прибор снабжен чехлом нового типа, обеспечивающим высокое удобство оператора.
Технические характеристики ультразвукового толщиномера УТ-93П
|
Параметр
|
Ед. изм.
|
Значение
|
|
Диапазон измеряемых толщин по стали или по алюминию
|
мм
|
0,6 … 10000
|
|
Предел допускаемого значения основной погрешности в поддиапазонных измеряемых толщин: 0,6 до 30 и 100 до 1000
|
мм
|
0,10,1+0,001X (Х-измеряемая величина)
|
|
Дискретность измерения
|
мм
|
0,1
|
|
Питание элемент типа "Корунд" (6F22)
|
В
|
9
|
|
Время непрерывной работы
|
час
|
300
|
|
Диапазон рабочих температур
|
°C
|
10 … +50
|
|
Габаритные размеры
|
мм
|
83x140x36
|
|
Масса
|
кг
|
0,4
|
|
