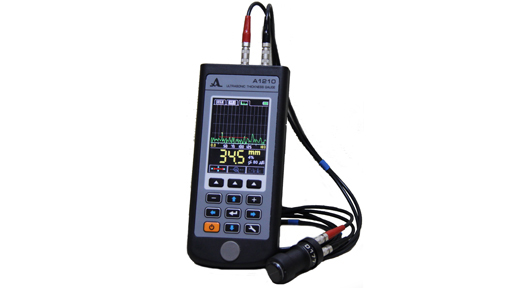

Ультразвуковой толщиномер А1210



Ультразвуковой толщиномер А1210

Наличие функции А-скана в толщиномере А1210 позволяет исключить риск ложных показаний, повысить тем самым достоверность контроля, особенно в сложных ситуациях, проводить экспресс-поиск инородных включений и расслоений с последующим занесением кадров в энергонезависимую память, кроме того функция А-скана позволяет получать стабильные результаты при проведении измерений через полимерные, лакокрасочные и др. типы изоляционных покрытий.

Отличительная особенность ультразвукового толщиномера А1210 заключается в том, что он обладает уникальной функцией проведения измерений с индикацией остаточной толщины объекта контроля измеряемого в %.

При этом толщиномер А1210, как и толщиномеры А1208 и А1209, имеет ряд функциональных режимов обеспечивающих комфортную и высокопроизводительную работу с приборами, а именно: позволяет производить измерения как с раздельно-совмещенными, так и совмещенными преобразователями в широком диапазоне частот, что значительно расширяет спектр решаемых им задач, обладает запатентованной системой автоматической адаптации к кривизне и шероховатости поверхности, имеет запатентованный алгоритм измерений АКФ, обеспечивающий высокую точность измерений на небольших толщинах.

Большой высококонтрастный цветной TFT дисплей толщиномера А1210 позволяет дополнительно осуществлять цветовую индикацию измерений, а также имеет встроенную функцию сигнализации «брак - не брак» по изменению цветовой гаммы показаний толщиномера.

Легкий вес, небольшой размер, удобное меню, расширенный современный функционал, надежное исполнение толщиномера А1210 гарантируют высокое качество работы, а магнитный держатель толщиномера обеспечит надежное крепление толщиномера на металлических объектах для удобной работы в труднодоступных местах и на высоте.



Отличительные особенности ультразвукового толщиномера А1210:



· Цветной высококонтрастный TFT дисплей;

· Режим А-скан с возможностью сохранения кадров;

· Измерение толщины металлических конструкций через изоляционное покрытие в режиме А-скан;

· Энергонезависимая память на 50 000 результатов измерений, включая 4000 А-сканов;

· Связь с ПК по USB;

· Автоматическое регистрирование минимального и максимального значения при многократных измерениях или при сканировании объекта контроля;

· Автоматическое измерение скорости распространения ультразвуковой волны по образцу с известной толщиной;

· Возможность установки границ диапазона измерений с индикацией превышения заданных границ – цветовая, звуковая, вибрационная сигнализация;

· Проведение измерений с индикацией остаточного ресурса толщины объекта контроля измеряемого в %;

· Шкала глубиномера - визуальное представление измерения толщины.

Вспомогательные функции в толщиномере А1210:

· Встроенная библиотека материалов с указанием скорости распространения ультразвуковых волн, с возможностью редактирования;

· Библиотека преобразователей;

· Изменяемая дискретность 0,1 или 0.01;

· Переключаемые единицы измерения мм или дюймы;

· Трехуровневая индикация уровня акустического контакта;

· Индикатор уровня заряда батареи;

· Дополнительная функция помощи при выполнении, каких либо операций.

Режимы работы толщиномера А1210:

Режим А-Скан

Предназначен для проведения измерений с выводом на дисплей прибора импульсов А-сканов. Использование режима позволяет исключить неточности в измерениях, такие как удвоение показаний, а так же, используя режим измерения между двумя сигналами, существует возможность измерять толщину металла через полимерные и лакокрасочные покрытия без зачистки.

Режим СТРОБ

Предназначен для задания диапазона границ зоны контроля при определении отклонения толщины метала от допуска. Удобство работы обеспечивают вспомогательные инструменты, такие как вибросигнал, а также цветовая и звуковая индикация – при выходе результата измерения за границы задаваемого диапазона толщин; графическое представление шкалы глубиномера – для наглядного представления.

Возможность проведения измерений толщины от установленного уровня с индикацией остаточного ресурса измеряемого в %, при этом оператору требуется задать верхний предел толщины, соответствующий 100%, и нижний предел толщины, соответствующий браковочной норме.

Режим ПАМЯТЬ

Предназначен для оперативного определения толщины изделия с дальнейшей записью результатов в энергонезависимую память прибора. Пользователь имеет возможность организовывать измерения в памяти согласно объектам контроля, оперативно просматривать результаты.

Базовый комплект поставки ультразвукового толщиномера А1210

A1210 - электронный блок ультразвукового толщиномера со встроенным аккумулятором

Преобразователь S3567 2.5A0D10CL

Преобразователь D1771 4.0A0D12CL

Кабель LEMO-LEMO одинарный 1,2 м

Кабель LEMO-LEMO двойной 1,2 м

Адаптер 220 В-USB

Кабель USB A-Micro B

Компакт диск с документацией и программой для переноса данных в ПК для А1208, А1209, А1210

Сумка

Соответствие стандартам:
  • Свидетельство об утверждении типа средства измерений Федерального агентства по техническому регулированию и метрологии RU.C.27.004.A № 46163 от 05.05.2012 г.;
  • Сертификат CE от 01.04.2010 г.

Технические характеристики

Диапазон контролируемой толщины, мм с пpеобpазователем S3567 2.5A0D10CL на 2.5 МГц - от 0,8 до 300 мм;
с пpеобpазователем D1771 4.0A0D12CL на 4 МГц - от 0,7 до 300 мм
Радиус кривизны поверхности не менее 10 мм
Шероховатость контролируемой поверхности не более Rz 160
Диапазон скоростей ультразвука, м/с от 500 до 19999 м/с
Дискретность показаний при толщинах до 99,99 мм: 0,1/0,01
при толщинах от 100,0 мм: 0,1
Погрешность измерения от 0,7 до 3,0 мм: ±(0,1X+0,1) мм
от 3,01 до 99,99 мм: ±(0,01X+0,05) мм
от 100,0 до 300,0 мм: ±(0,01X+0,1) мм
Дисплей антибликовый, цветной TFT
Память энергонезависимая, на 50 000 результатов измерений, включая 4000 А-сканов
Время автономной работы, ч 9
Питание встроенная LiIon аккумуляторная батарея
Рабочее напряжение питания, В 3,7
Диапазон рабочих температур от -20°С до +50°С
Размер (В x Ш x Д) 161 х 70 х 24 мм
Вес 230 г
Срок службы, лет 5
Гарантийный срок эксплуатации, месяцев 12


114 000.00руб.
