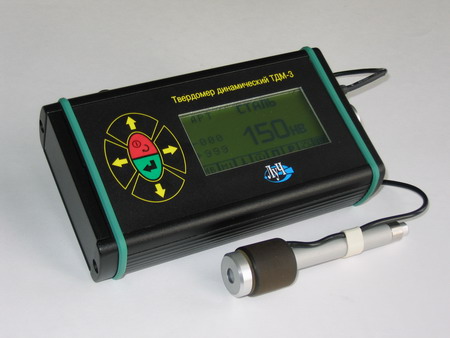

Назначение динамического твердомера ТДМ-3:
Твердомер динамический ТДМ-3 предназначен для измерения твердости конструкционных, углеродистых и нержавеющих сталей, а также сплавов из цветных металлов по шкалам Роквелла (HRC), Бринелля (HB), Виккерса (HV) и Шора (HSD).
Динамический твердомер ТДМ-3 внесен в Государственный реестр средств измерений (Сертификат ГОССТАНДАРТа России на ТДМ-3).
Отличительные особенности динамического твердомера ТДМ-3:
• возможность оценки твердости изделий из металлов и сплавов по шкалам Роквелла (HRA,HRB), Супер Роквелла (HRN, HRT), Шора (HSC) и Лейба (HL);
• разбраковка материалов по упругим свойствам с помощью 4-х дополнительных шкал (SP1, SP2, SP3, SP4);
• разбраковка материалов по твердости;
• режим однократных или многократных (от 2 до 99) измерений;
• режим «Эксперимент» (для установления корреляционных зависимостей между упругими свойствами и твердостью различных материалов);
• коррекция показаний в зависимости от угла наклона преобразователя;
• калибровка по образцовым мерам (от 2 до 9);
• прочный алюминиевый корпус для тяжелых условий эксплуатации.
Основные технические характеристики динамического твердомера ТДМ-3:
|
Диапазон измерения:
– шкала Роквелла (HRC)
– шкала Бринелля (HB)
– шкала Виккерса (HV)
– шкала Шора (HSD)
|
от 20,0 до 70,0
от 75 до 450
от 375 до 850
от 20,0 до 99,9
|
|
Погрешность измерения:
– шкала Роквелла (HRC)
– шкала Бринелля (HB)
– шкала Виккерса (HV)
– шкала Шора (HSD)
|
± 2,0
± 15
± 15
± 3,0
|
|
Дискретность измерения:
– шкала Роквелла (HRC) 0,1
– шкала Бринелля (HB) 1,0
– шкала Виккерса (HV) 1,0
– шкала Шора (HSD) 0,1
|
0,1
1,0
1,0
0,1
|
|
Угол наклона преобразователя
|
до 180°
|
|
Память
|
102400 измерений
|
|
Интерфейс связи с персональным компьютером
|
USB
|
|
Размер рабочей части экрана
|
66x23 мм
|
|
Электрическое питание:
– сеть переменного тока
– аккумуляторное
|
220 В; 50 Гц
2,4 В
|
|
Время непрерывной работы
|
не менее 25 ч
|
|
Диапазон рабочих температур
|
от – 10 до + 40 °С
|
|
Степень защиты корпуса
|
IP 65
|
|
Габаритные размеры
|
не более 145x85x35 мм
|
|
Масса
|
не более 0,5 кг
|
Комплект поставки динамического твердомера ТДМ-3:
|
Электронный блок твердомера ТДМ-3
|
1 шт.
|
|
Преобразователь
|
1 шт.
|
|
Толкатель
|
1 шт.
|
|
Зарядное устройство
|
1 шт.
|
|
Твердомер динамический малогабаритный ТДМ-3. Паспорт ЛИВЕ.415119.015.00 ПС
|
1 экз.
|
|
Твердомер динамический малогабаритный ТДМ-3. Руководство по эксплуатации ЛИВЕ.415119.015.00 РЭ
|
1 экз.
|
|
Твердомер динамический малогабаритный ТДМ-3. Методика поверки ЛИВЕ.415119.015.00 МП
|
1 экз.
|
|
Кабель соединительный (ПЭВМ/электронный блок)
|
1 шт.
|
|
Дискета с программным обеспечением
|
1 экз.
|
|
Чехол для электронного блока*
|
1 экз.
|
|
Футляр для переноски*
|
1 экз.
|
|
* - поставляется за дополнительную плату
|
Программа к твердомеру ТДМ-3
Программа для связи твердомера и компьютера по USB-порту. Позволяет выгрузить в компьютер результаты измерений с твердомера, сохранить результаты в файл, распечатать отчеты по проведенным измерениям. Работает с операционными системами Windows 98/NT/2000/ME/XP.
|
