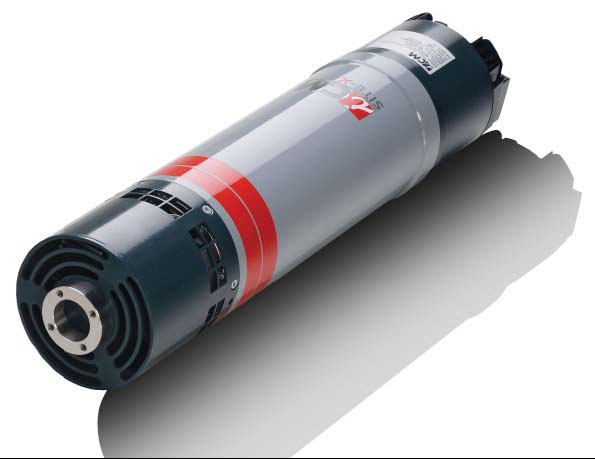

Рентгеновские аппараты "ICM" (направленного и панорамного действия, серия SITE-XS) |
.jpg)
|
Описание
Модели SITE-XS имеют стержневой анод: фокус находится за пределами изолированного элегазом SF6 генератора высокого напряжения. Достигаемое таким образом уменьшение в весе позволяет делать больший упор на качество и улучшение характеристик (запас прочности, охлаждение, дополнительные принадлежности и т.д.). Данная серия SITE-XS была специально разработана для проведения автоматических исследований труб. Размер генератора максимально уменьшен для обеспечения возможности контроля труб малого диаметра и изгибов малого радиуса. Модели SITE-XS имея наилучшие технические характеристики, зарекомендовали себя как одни из лучших аппаратов при применении в сложных полевых условия.
Технические характеристики
|
Основные характеристики
|
Ед. изм.
|
XS-D2004
|
XS-C2004
|
XS-D2254
|
XS-C2254
|
XS-D2504
|
XS-C2504
|
|
Выходное напряжение
|
кВ
|
70 до 200
|
70 до 200
|
70 до 225
|
70 до 225
|
70 до 250
|
70 до 250
|
|
Шаг выбора напряжения
|
кВ
|
1
|
1
|
1
|
1
|
1
|
1
|
|
Ток трубки
|
мА
|
1 до 4
|
1 до 4
|
1 до 4
|
1 до 4
|
1 до 4
|
1 до 4
|
|
Шаг выбора тока трубки
|
мА
|
0.1
|
0.1
|
0.1
|
0.1
|
0.1
|
0.1
|
|
Тип действия
|
-
|
Направл.
|
Панорам.
|
Направл.
|
Панорам.
|
Направл.
|
Панорам.
|
|
Max. полезный угол рентген. луча
|
(°)
|
60 x 40
|
360 x (2x20)
|
60 x 40
|
360 x (2x20)
|
60 x 40
|
360 x (2x20)
|
|
Размеры оптического фокуса
|
мм
|
2.5 x 2.5
|
Ø5 x 0.8
|
2.5 x 2.5
|
Ø5 x 0.8
|
2.5 x 2.5
|
Ø5 x 0.8
|
|
Фильтрация
|
мм
|
0.4 (Ni)
|
2.5 (Al) + 0.4 (Ni)
|
0.4 (Ni)
|
2.5 (Al) + 0.4 (Ni)
|
0.4 (Ni)
|
2.5 (Al) + 0.4 (Ni)
|
|
Магазин внутр. диафрагм с крышкой
|
-
|
есть
|
нет
|
есть
|
нет
|
есть
|
нет
|
|
Рабочий цикл при температуре окружающей среды 40 °С
|
%
|
100
|
100
|
100
|
100
|
100
|
100
|
|
Рабочая температура
|
°С
|
-25 до +70
|
-25 до +70
|
-25 до +70
|
-25 до +70
|
-25 до +70
|
-25 до +70
|
|
Давление изоляции SF6 при 20 °С
|
кг/см2
|
5.0
|
5.0
|
5.0
|
5.0
|
5.0
|
5.0
|
|
Проникание в сталь при max. мощности (FFD = 700 мм / пленка D7 pb
/ D=1,5 / T = 20 мин)
|
мм Fe
|
37
|
32
|
44
|
39
|
51
|
45
|
|
Расположение меж соединительных гнезд
|
выбор
|
Аксиальное / Радиальное
|
Аксиальное
|
Аксиальное / Радиальное
|
Аксиальное
|
Аксиальное / Радиальное
|
Аксиальное
|
|
Max. утечка на 1 м согласно стандарту DIN при 250 кВ
|
мкЗв/ час
|
2.5
|
2.5
|
10
|
10
|
10
|
10
|
|
Габаритные размеры
|
мм
|
Ø305 x 718
|
Ø305 x 718
|
Ø305 x 718
|
Ø305 x 718
|
Ø305 x 718
|
Ø305 x 718
|
|
Общий вес без защитных колец
|
кг
|
18
|
18
|
18
|
18
|
18
|
18
|
|
Работы по корректировке цен ведутся непрерывно, в связи с чем компания СтройЭнергоТехника убедительно просит своих клиентов, во избежание неприятных ситуаций, цены на заинтересовавшую продукцию уточнять у менеджеров по продажам.
