Приборы ИПС-МГ4.01, ИПС-МГ4.02 и ИПС-МГ4.03 предназначены для оперативного неразрушающего контроля прочности и однородности бетона и раствора методом ударного импульса по ГОСТ 22690. Область применения прибора - определение прочности бетона, раствора на предприятиях стройиндустрии и объектах строительства, а также при обследовании эксплуатируемых зданий и сооружений. Приборы могут применяться для контроля прочности кирпича и строительной керамики.
В отличие от аналогов, приборы снабжены:
устройством ввода коэффициента совпадения Кс для оперативного уточнения базовых градуировочных характеристик в соответствии с Приложением № 9 ГОСТ 22690;
устройством маркировки измерений типом контролируемого изделия (балка, плита, ферма и т.д.);
функцией вычисления класса бетона В с возможностью выбора коэффициента вариации;
функцией исключения ошибочного промежуточного значения.
Приборы имеют энергонезависимую память, режим передачи данных на компьютер через USB-порт и снабжен устройством ввода в программное устройство индивидуальных градуировочных зависимостей, установленных пользователем.
Измерение прочности бетона заключается в нанесении на контролируемом участке изделия серии до 15 ударов, электронный блок по параметрам ударного импульса, поступающим от склерометра, оценивает твердость и упругопластические свойства испытываемого материала, преобразует параметр импульса в прочность и вычисляет соответствующий класс бетона.
Алгоритм обработки результатов измерений включает:
усреднение промежуточных значений;
сравнение каждого промежуточного значения со средним, с последующей отбраковкой анормальных значений;
усреднение оставшихся после отбраковки промежуточных значений;
индикацию и запись в память конечного значения прочности и класса бетона.

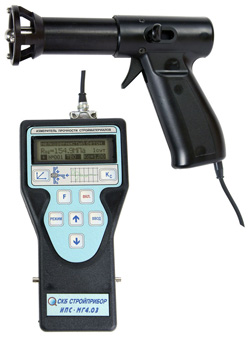

Модификация ИПС-МГ4.03 имеет все возможности прибора ИПС-МГ4.01, дополнительно оснащена функцией вычисления класса бетона В, с возможностью выбора коэффициента вариации, снабжена 44 базовыми градуировочными характеристиками, учитывающими вид бетона, имеет подсветку дисплея, часы реального времени, функцию просмотра промежуточных значений прочности бетона и оснащена возможностью уточнения базовых градуировочных характеристик в зависимости от условий твердения и возраста бетона.
В модификации ИПС-МГ4.02 преобразователь (склерометр) совмещен с электронным блоком и снабжен устройством автоматического взвода бойка.
Технические характеристики
Наименование характеристик ИПС-МГ4.01
Диапазон измерения прочности, МПа 10...100
Предел погрешности измерения, % ±10
Объем архивируемой информации, значений 500
Количество индивидуальных градуировочных зависимостей, шт. 9
Количество базовых градуировочных зависимостей, шт. 1
Комплект поставки
Электронный блок, склерометр, контрольный образец, кабель связи с компьютером, CD с программным обеспечением, кейс, ремень, руководство по эксплуатации, паспорт.
|
