Описание:

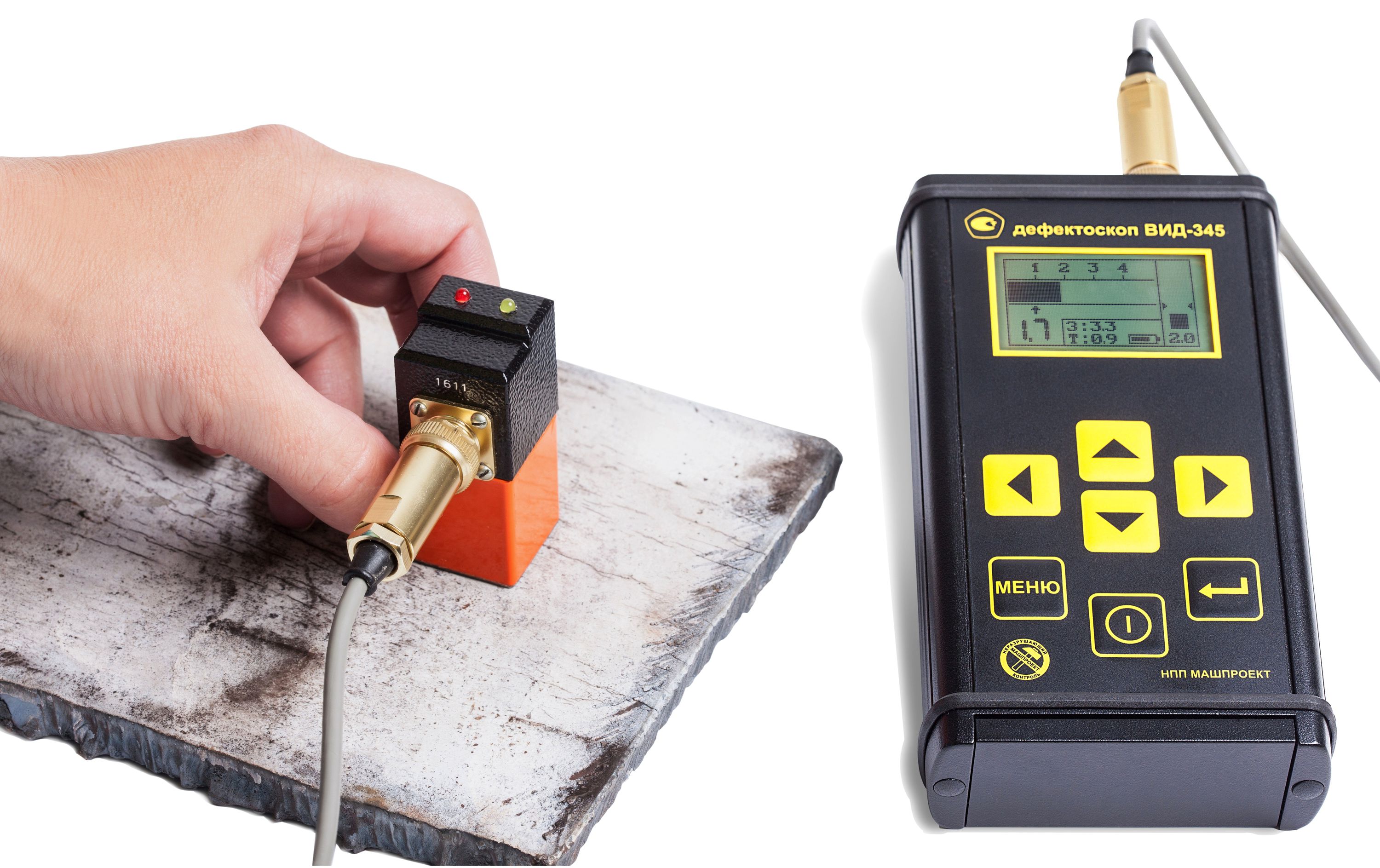

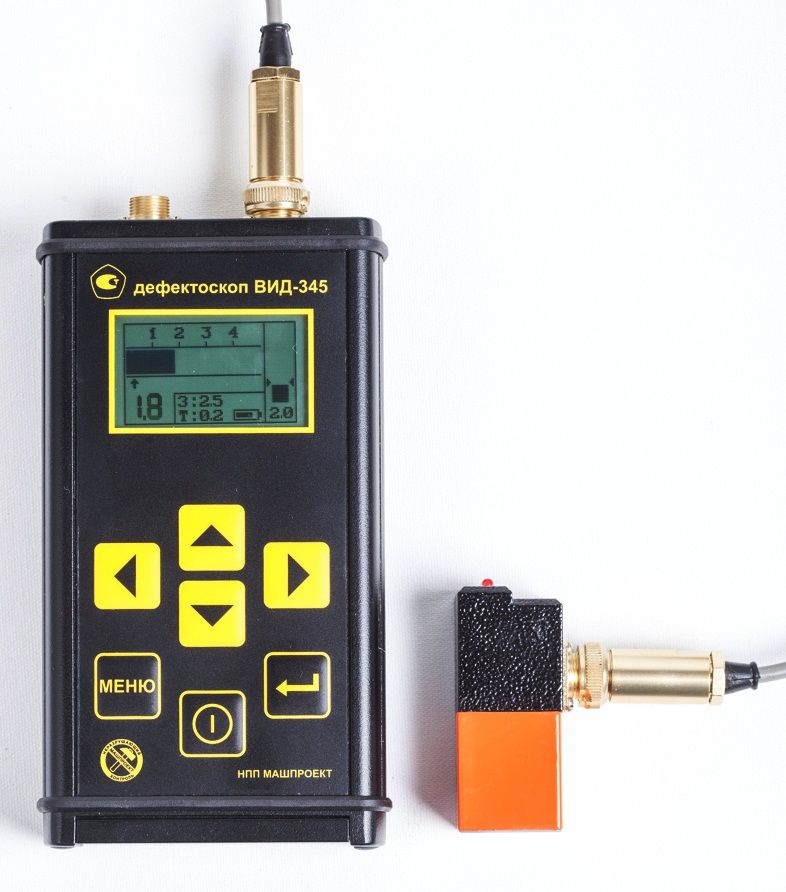

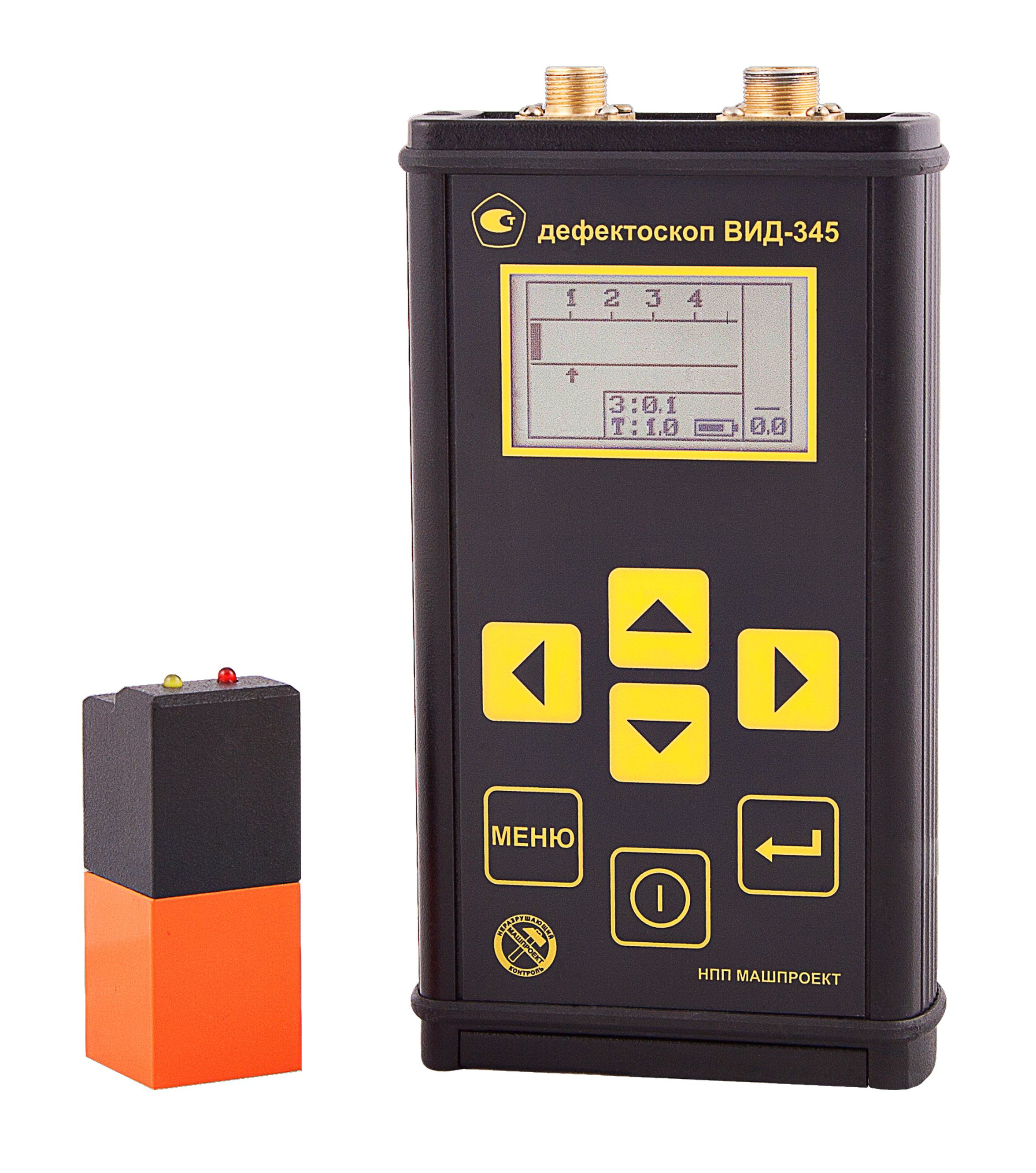

Дефектоскоп портативный ВИД-345 магнитно-вихретоковый - это высокоточный прибор, который предназначен для выявления и определения глубины трещин (стресс-коррозионных) в металлических конструкциях, в т. ч. под слоем изоляционного покрытия и/или коррозии.
Данный прибор реализует комбинацию магнитного и вихретокового методов выявления дефектов, что позволяет обеспечить контроль изделий по грубой поверхности и работу через слой изоляционного покрытия переменной толщины без дополнительных перестроек. ВИД-345 автоматически настраивается на изменения толщины защитного покрытия, что позволяет существенно облегчить работу на трубах с очагами коррозии и старым поврежденным защитным покрытием. В приборе комбинируются магнитный и вихретоковый методы выявления дефектов, что обеспечивает контроль изделий с грубой, скоррогированной поверхностью и работу через слой изоляционного покрытия переменной толщины без дополнительных настроек.
Дефектоскоп ВИД-345 прошел метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и республики Казахстан.
Дефектоскоп портативный ВИД-345 магнитно-вихретоковый применяется для контроля толщины изоляционного покрытия на контролируемом изделии.
Объекты, контролируемые ВИД-345:

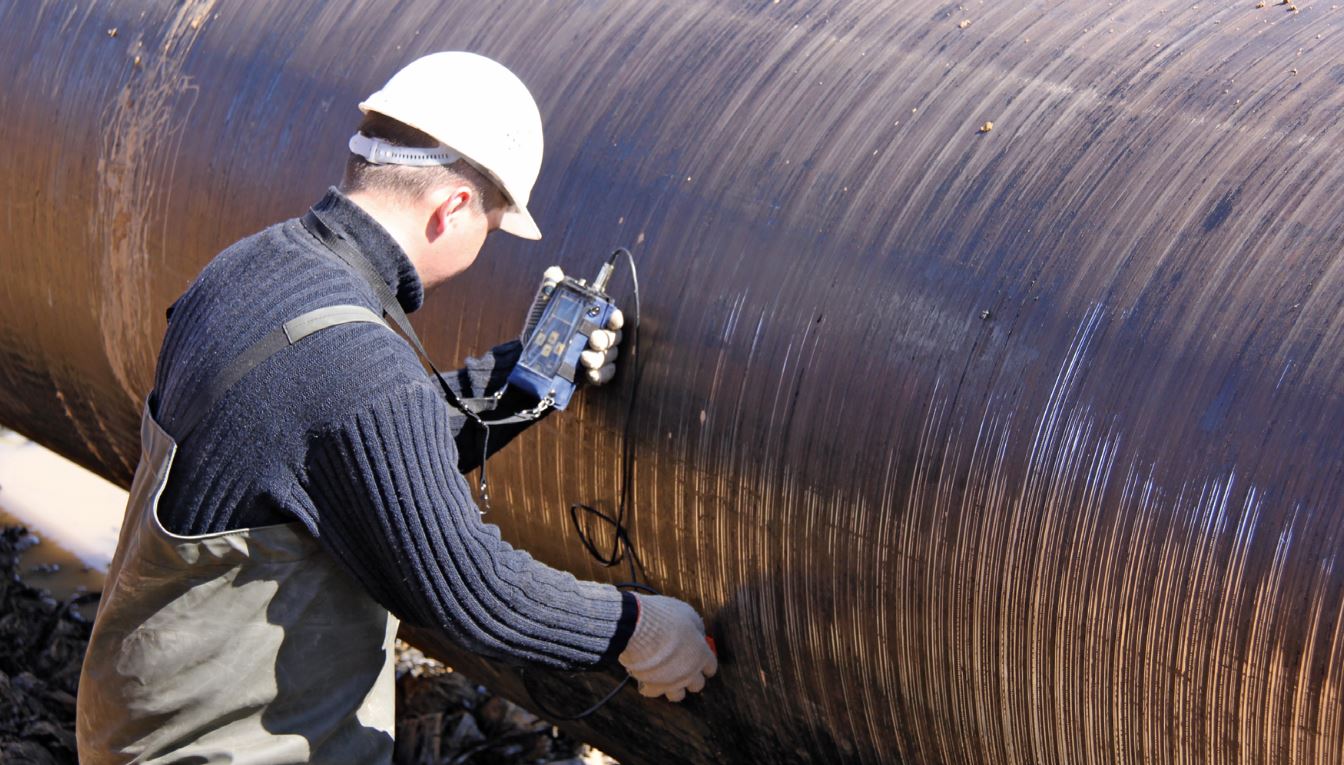

- трубы, трубопроводы;
- нефте- и газопроводы;
- сосуды, сосуды давления;
- объекты энергетического производства;
- детали конструкций, машин и механизмов.
Преимущества:
- Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования;
- Выявление коррозионных язв благодаря постоянному сканированию толщины изоляционного покрытия;
- Оперативная корректировка режимов работы;
- Регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия;
- Световая, звуковая (в комплекте наушники) сигнализация дефекта.
Особенности:

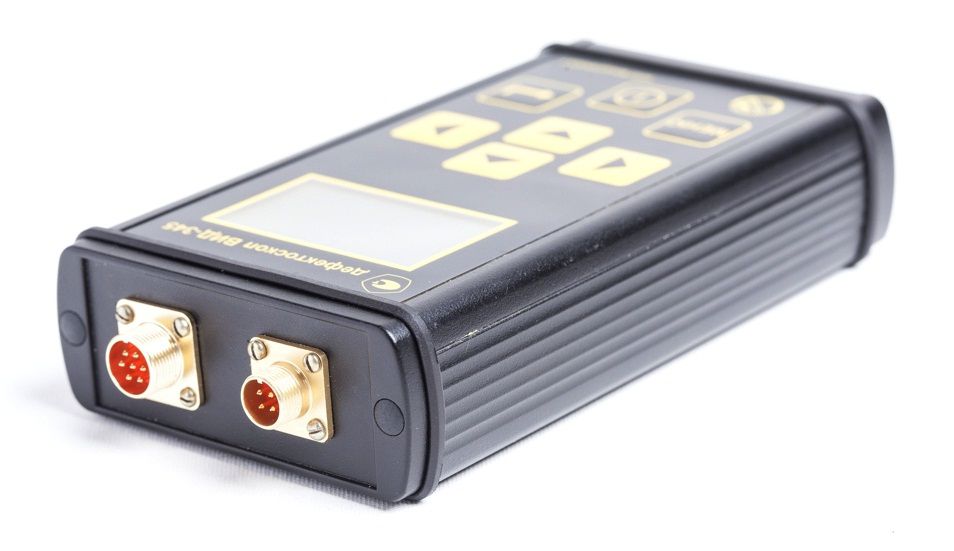

- Металлический корпус электронного блока дефектоскопа выдерживает жесткие условия эксплуатации в полевых или производственных условиях;
- Корпус датчика выполнен из металла, контактная поверхность — из высокопрочной керамики, что обеспечивает стойкость к истиранию;
- Интуитивный русско-язычный интерфейс организован по принципу "ВКЛЮЧИ И РАБОТАЙ";
- Предусмотрено оснащение дополнительными сменными датчиками.
Технические характеристики:
| Параметры | Значения |
| Минимальная глубина выявляемой трещины | 0,2-0,5 мм |
| Минимальное раскрытие трещины | 0,05 мм |
| Минимальная длина выявляемой трещины | 5 мм |
| Диапазон определения глубины трещины | 0,3 - 5 мм |
| Погрешность определения глубины трещины | 0,2 мм + 0,1h (где h - глубина) |
| Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения | 0 - 6 мм |
| Погрешность определения толщины защитного покрытия или глубины коррозионного повреждения | 10 % |
| Максимальная толщина изоляции, позволяющая производить определение глубины трещины | 10 мм |
| Диапазон рабочих температур | -15 ... + 40 °С |
| Размеры электронного блока дефектоскопа | 150 х 80 х 35 мм |
| Размеры штатного датчика "N-345" | 25 х 25 х 60 мм |
| Вес электронного блока дефектоскопа | не более 500 г |
| Питание прибора | автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK |
| Непрерывное время работы от аккумуляторов | до 10 ч. |
| Контроль разряда аккумуляторов | есть |
| Гарантийный срок обслуживания | 12 мес. |
Эксплуатация:
Режимы работы ВИД-345:
| Режим поиска стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия | Применяется при толщине изоляционного покрытия от 0 до 4 мм. |
| Режим поиска стресс-коррозионных трещин | Применяется при толщине изоляционного покрытия до 10 мм. |
Прибор работает:
- по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов);
- по влажной, грязной поверхности;
- по поверхностям с переменной толщиной изоляционного покрытия без дополнительной подстройки.
Комплектация:
| Электронный блок дефектоскопа со встроенным аккумулятором | 1 шт. |
| Стандартный датчик «N-345» | 1 шт. |
| Кабель для подключения датчика к прибору | 1 шт. |
| Контрольный образец с имитацией трещины глубиной 2 мм | 1 шт. |
| Контрольный образец изоляционного покрытия толщиной 2 мм | 1 шт. |
| Зарядное устройство | 1 шт. |
| Наушники с переходником | 1 шт. |
| Руководство по эксплуатации (совмещено с паспортом) | 1 шт. |
| Свидетельство о поверк | 1 шт. |

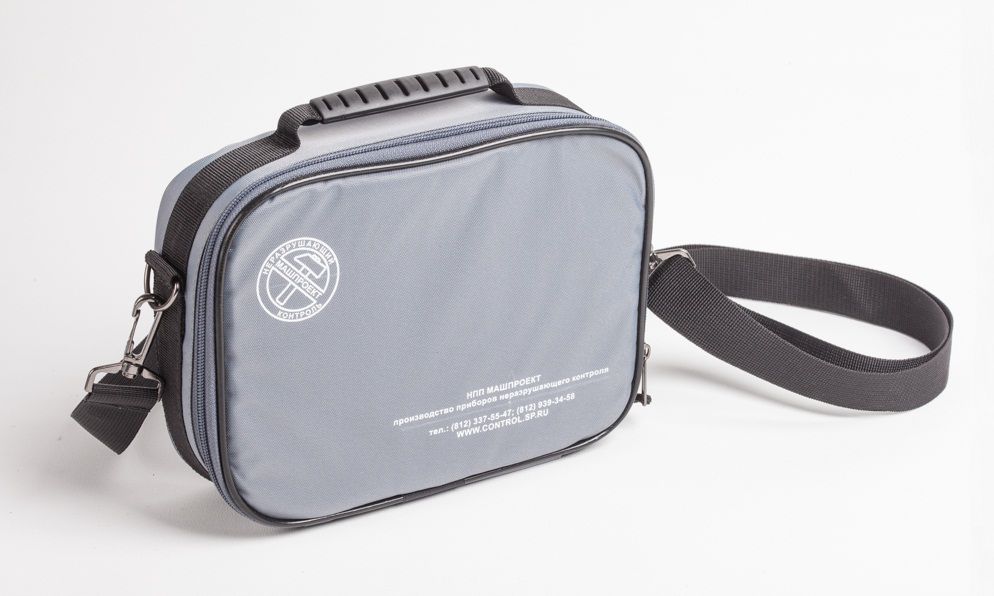

| Чехол и манжета для закрепления прибора на груди (руке) | 1 шт. |
| Специализированный кейс для транспортировки и хранения | 1 шт. |
Дополнительные принадлежности:
- Дополнительные сменные датчики;
- Кабель для подключения датчиков к дефектоскопу;
- Комплект запасных аккумуляторов;
- Контрольные образцы.
|
