Описание:

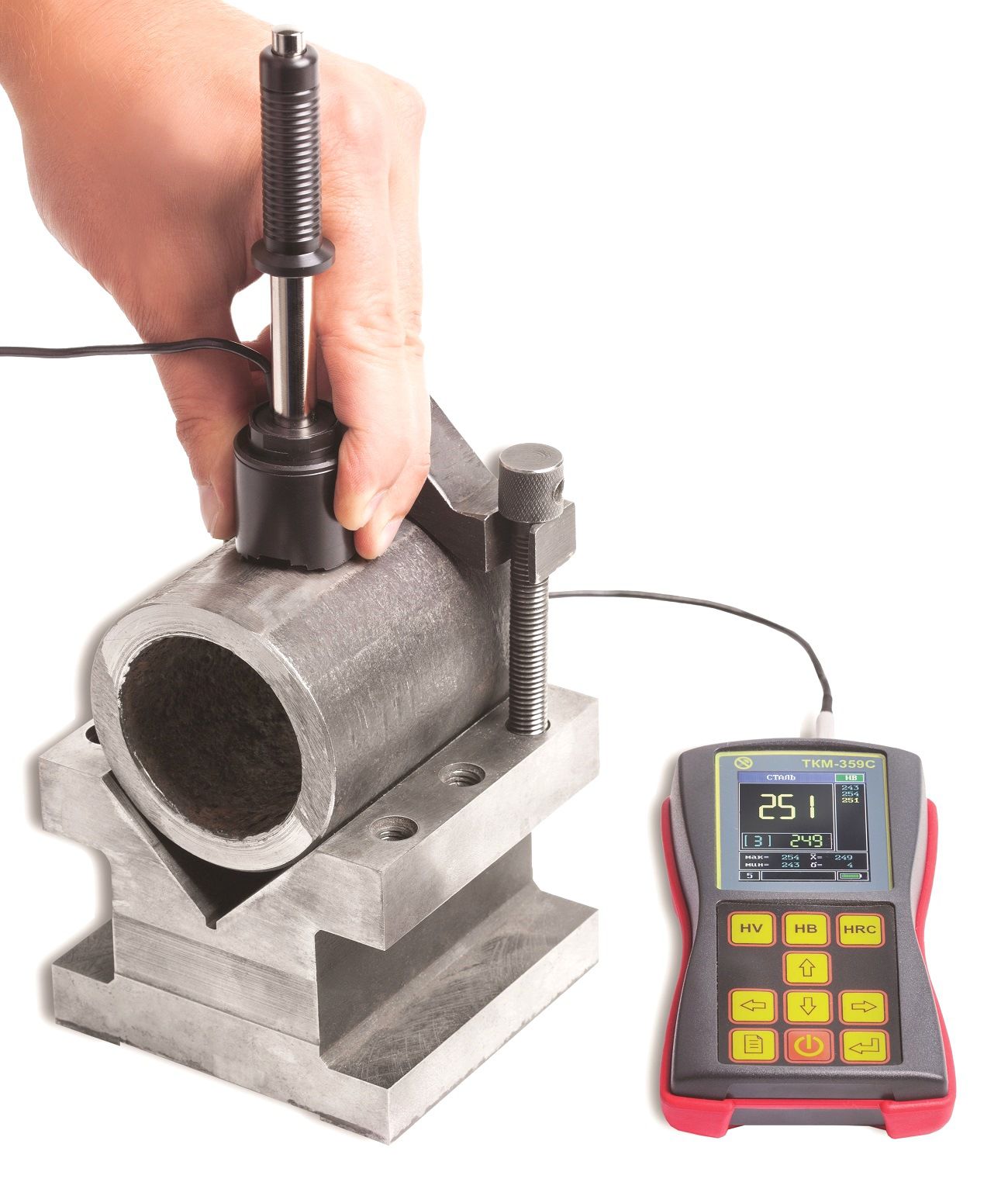

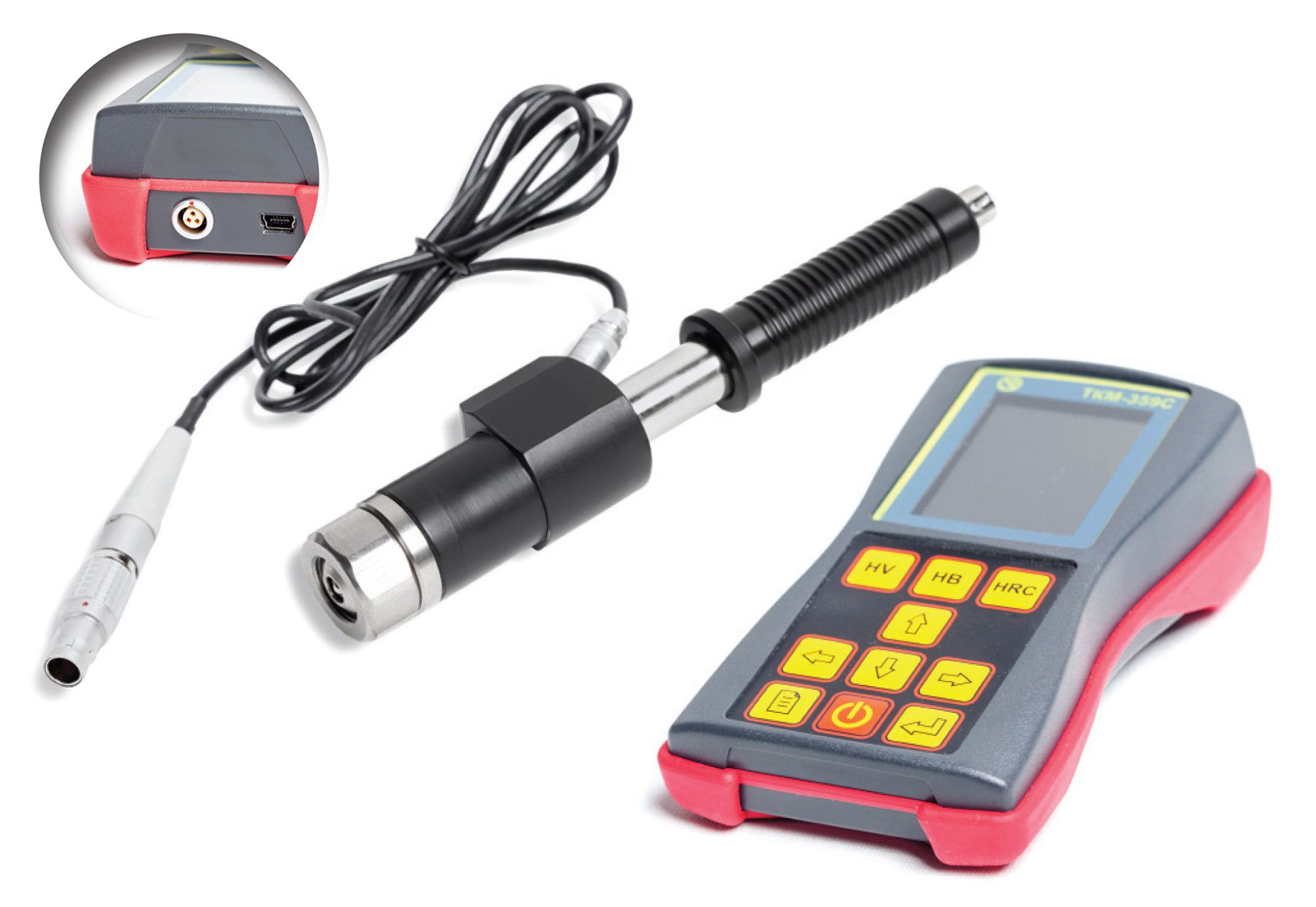

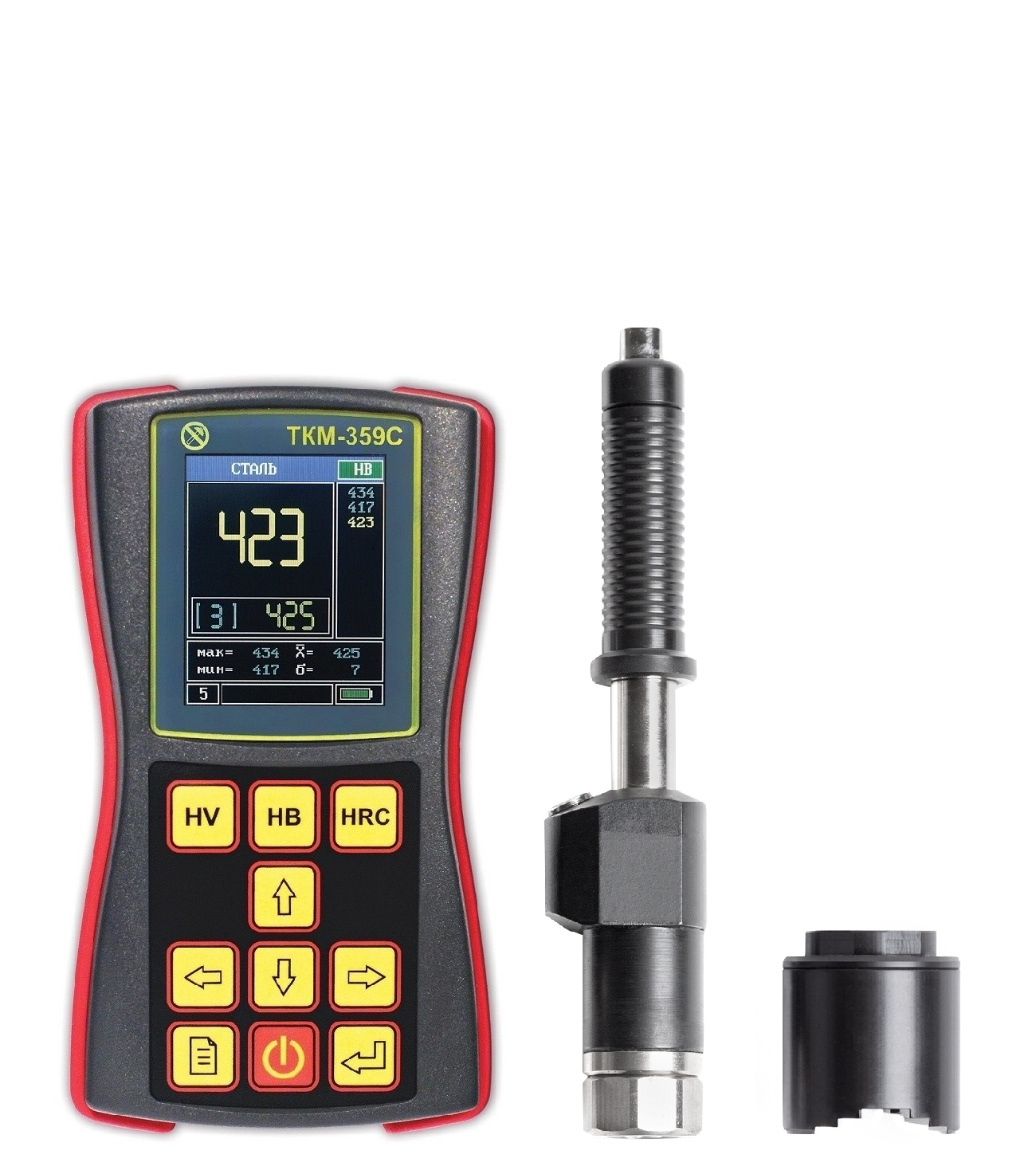

Динамический твердомер ТКМ-359C "Специальный" - это высокоточный ультразвуковой прибор для оперативного измерения твердости металлов и металлических изделий.
Данный прибор выполняет неразрушающий контроль качества продукции в различных отраслях промышленности, например, в машиностроительной, авиастроительной, судостроительной, атомной, металлургической, нефте-газовой. Принцип работы - метод Либа, при котором отношение скорости отскока к скорости падения индентора с твердосплавным наконечником зависит от твердости испытуемого материала.

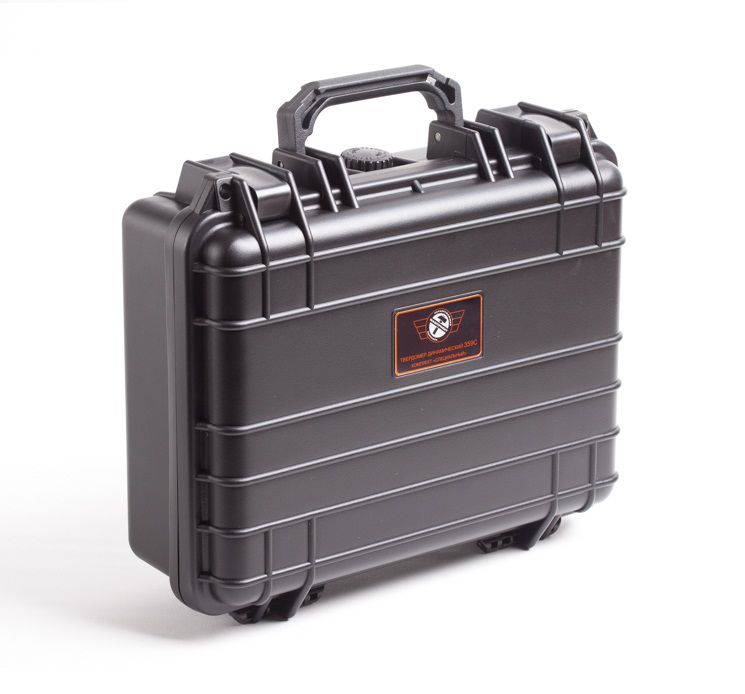

"Специальный" комплект разработан для применения в сложных производственных и полевых условиях. Прибор с принадлежностями поставляется в ударопрочном чемодане, в комплектацию входят дополнительные датчики, насадка "Z-359" для позиционирования датчика, контрольный образец для твердомера.
ТКМ-459С прошел Государственную метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и Республики Беларусь. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Динамический твердомер ТКМ-359C "Специальный" предназначен для работ в тяжелых производственных и полевых условиях. Прибор успешно применяется в лабораторных, производственных или полевых условиях.
Преимущества:
- Широкая номенклатура контролируемых металлов с различными физико-механическими свойствами;
- Возможность идентификации материалов в заготовительном производстве;
- Малая чувствительность к кривизне изделия и шероховатости поверхности;
- Контроль характера изменения твердости по поверхности изделия;
- Контроль «объемной твердости»;
- Измерение твердости в труднодоступных местах;
- Пространственное положение датчика не влияет на результат измерения;
- Предусмотрена сигнализация о выходе результата измерения за установленные пределы;
- Оснащение дополнительными сменными датчиками с различными габаритами, жесткостью пружины,
твердостью индентора и позиционирующей насадкой.
Особенности:
- Ударопрочный, прорезиненный, пыле-влагозащищенный корпус;
- Интуитивный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ»;
- Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении;
- Уникальная система статистической обработки;
- Гибкая организация памяти;
- Оперативная калибровка шкал твердомера по одной или 2-м мерам твердости;
- Программирование:
- дополнительных калибровок к шкалам твердомера с использованием одного или 2-х контрольных образцов;
- дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
Технические характеристики:
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Диапазон измерений твердости по основным шкалам |
| по Бринеллю | 90 - 450 HB |
| по Роквеллу | 20 - 70 HRC |
| по Виккерсу | 240 - 940 HV |
| Погрешность, определяемая при калибровке по мерам твердости 1-го разряда |
| по Бринеллю | 10 HB |
| по Роквеллу | 1,5 HRC |
| по Виккерсу | 12 HV |
| Относительная приведенная погрешность при штатной поверке по мерам твердости 2-го разряда | 3-5 % в зависимости от диапазона |
| Пределы абсолютной погрешности при измерении твердости по основным шкалам на мерах твердости 2-го разряда |
| по Бринеллю |
| в диапазоне (90...150) НВ | ±10 НВ |
| В диапазоне (150...300) НВ | ±15 НВ |
| В диапазоне (300...450) НВ | ±20 НВ |
| по Роквеллу | ±2 HRC |
| по Виккерсу |
| в диапазоне (240...500)HV | ±15 HV |
| в диапазоне (500...800)HV | ±20 HV |
| в диапазоне (800...940)HV | ±25 HV |
| Диапазоны контроля твердости по предустановленным дополнительным шкалам для различных материалов |
| Серые чугуны (с пластинчатым графитом) | 90–335 HB |
| Ковкие чугуны (с компактным графитом), высокопрочные чугуны (с шаровидным графитом) | 130–390 HB |
| Легированные, инструментальные стали | 80–900 HV, |
| 20–70 HRC | |
| Алюминиевые сплавы | 30–160 HB |
| Латуни (медно-цинковые сплавы) | 40–175 HB |
| 14–95 HRB | |
| Бронзы (медно-оловянные, медно-алюминиевые) | 60–290 HB |
| Диаметр площадки на поверхности изделия для установки датчика | от 7 мм на плоскости |
| Число замеров для вычисления среднего значения | 1–99 |
| Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения | 3 |
| Время одного замера твердости | 2 сек. |
| Емкость памяти результатов измерений | 12 400 |
| Число шкал, программируемых пользователем | 3 |
| Число возможных дополнительных калибровок к шкалам твердомера | по 5 для каждой шкалы |
| Максимальное количество именных блоков результатов измерений, создаваемых в памяти | 100 |
| Сигнализация о выходе результата измерения за допустимые границы | есть |
| Связь с компьютером | USB |
| Питание | LI-ion аккумулятор |
| Размеры электронного блока твердомера | 121x69x41 мм |
| Масса электронного блока твердомера | 300 г |
| Масса датчиков не более | 300 г |
| Диапазон рабочих температур | -15 ... + 35 °С |
| Гарантийный срок эксплуатации | не более 30 мес. с даты выпуска |
| Межповерочный интервал твердомера | 1 год |

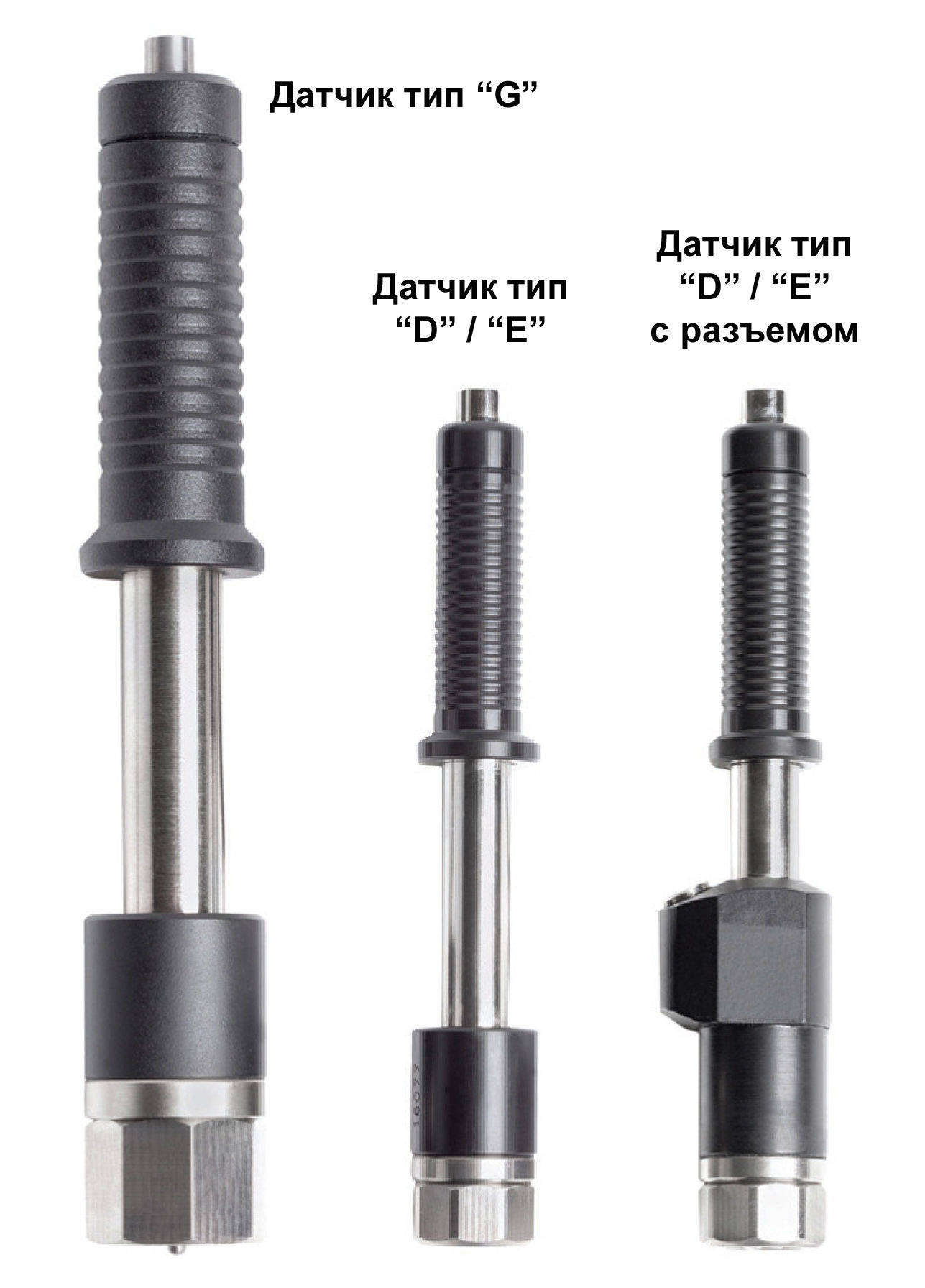

Характеристика датчиков:
| Тип датчика | Длина, мм | Диаметр, мм | Рекомендуемая масса/толщина/шероховатость контролируемого изделия | Применение | Примечание |
| «D» | 138 | 21 | 3 кг/6 мм/Ra 3,2 | Решение основной массы задач контроля. | Штатный датчик. |
| «E» | 138 | 21 | 3 кг/6 мм/Ra 3,2 | Имеет индентер из поликристалла - кубического нитрида Бора. Для массового контроля материалов повышенной твердости. | Используется в случае невозможности применения УЗ твердомера ТКМ-459. |
| «G» | 200 | 29 | 6 кг/55 мм/Ra 7,2 | Контроль изделий из материалов с высокой структурной неоднородностью (чугуны и др.), с шероховатостью поверхности Ra более 3,2 мкм. | Энергия удара увеличена в 10 раз. Допускается использование только на твердости менее 450 НВ. |
Эксплуатация:
Режимы работы твердомера ТКМ-359C:
| Режим измерения | Отображение результатов измерений | Применение |
| по основным шкалам | основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV | измерение твердости основной массы контролируемых изделий |
| с использованием дополнительных калибровок к основным шкалам | по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) | контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов |
| по дополнительным шкалам (определяются пользователем или добавляются производителем) | шкалы программируются самим пользователем | решение специальных задач |
Требования к контролируемому изделию:
| Масса более 5 кг, толщина более 6 мм | дополнительная подготовка не требуется |
| Изделия жесткой конструкции (напр. трубы) с ожидаемой твердостью от 90 до 250 НВ, и толщиной более 4 мм | дополнительная подготовка не требуется |
| Остальные изделия | изделие необходимо «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Шероховатость контролируемой поверхности, обеспечивающая наибольшую точность измерений, зависит от типа датчика | |
Интеллектуальная система статистической обработки результатов измерений:
Параметры статистической обработки серии измерений:
- Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего;
- Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения;
- Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы;
- Автоматический отброс результатов, некорректно проведенных замеров;
- Демонстрация всех результатов замеров в серии.
Обработка результатов в памяти прибора:
- Вычисление среднего значения, среднеквадратичного отклонения;
- Вычисление максимума и минимума в группе результатов замеров;
- Вычисления относительно заданных значений твердости;
- Выборки результатов относительно заданных значений твердости;
- Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.
Комплектация:
| Электронный блок твердомера | 1 шт. |
| Датчик тип «D» с разъемом | 1 шт. |
| Позиционирующая насадка «Z-359» для сложных поверхностей | 1 шт. |
| Соединительный кабель к твердомерам серии ТКМ-459 | 2 шт. |
| Зарядное устройство | 1 шт. |
| Контрольный образец твердости HB | 1 шт. |
| Руководство по эксплуатации (совмещено с паспортом) | 1 шт. |
| Свидетельство о поверке (или отметка в РЭ) | 1 шт. |
| Программное обеспечение на CD-диске | 1 шт. |
| USB-кабель для подключения к ПК | 1 шт. |
| Чехол и манжета для закрепления прибора на груди (руке) | 1 шт. |
| Специализированный кейс для переноски и хранения | 1 шт. |
Дополнительные принадлежности:
- Сменные датчики для выполнения различных задач;

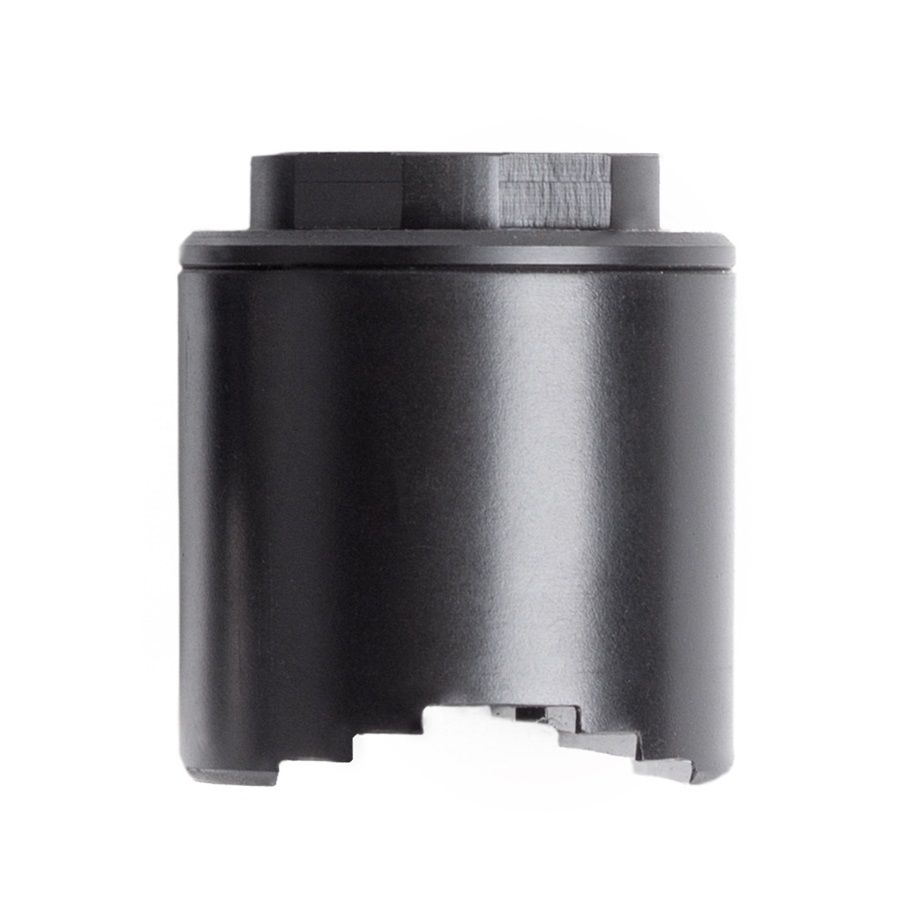

- Насадка «Z-359» для позиционирования датчика на криволинейных и цилиндрических поверхностях для изделий с диаметром от 18 мм;
- Эталонные меры твердости Бринелля, Роквелла, Виккерса (по ГОСТ 9031–75);
- Соединительные кабели;
- Запасные аккумуляторы;
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.
|
