Описание:
Ультразвуковой твердомер ТКМ-459C "Специальный" - это высокоточный ультразвуковой прибор для оперативного измерения твердости металлов и металлических изделий.
Данный прибор выполняет неразрушающий контроль качества продукции в различных отраслях промышленности, например, в машиностроительной, авиастроительной, судостроительной, атомной, металлургической, нефте-газовой.
Принцип действия ультразвукового твердомера - метод "UCI" (Ultrasonic Contact Impedance - ультразвуковой контактный импеданс).
ТКМ-459С прошел Государственную метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и Республики Беларусь. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.

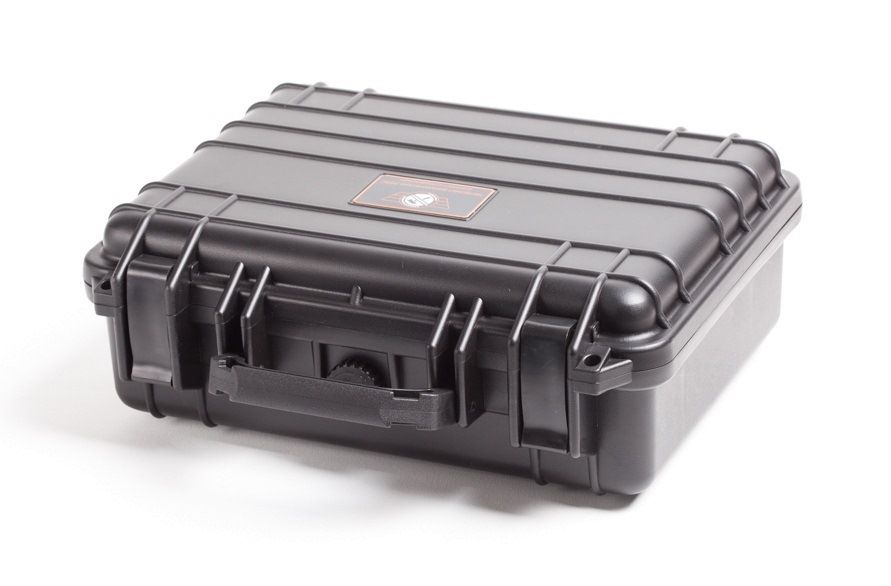

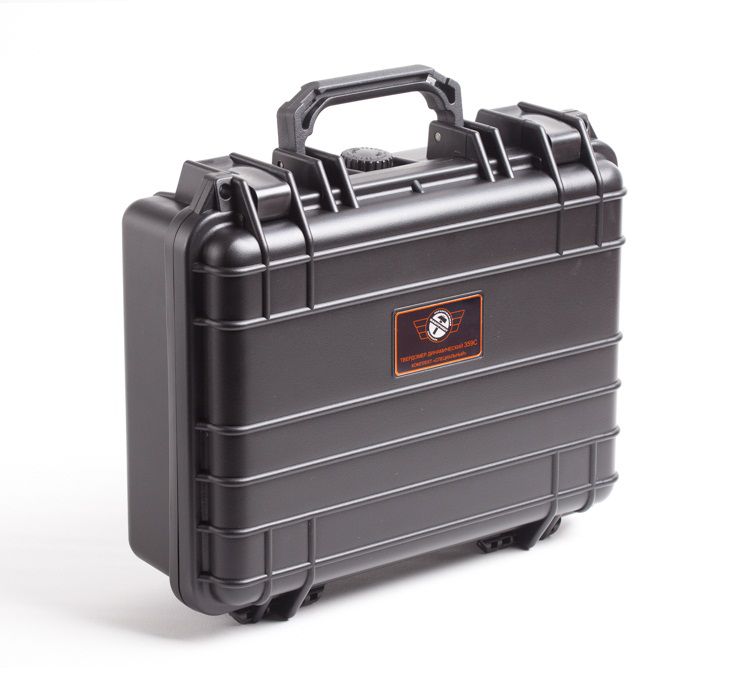

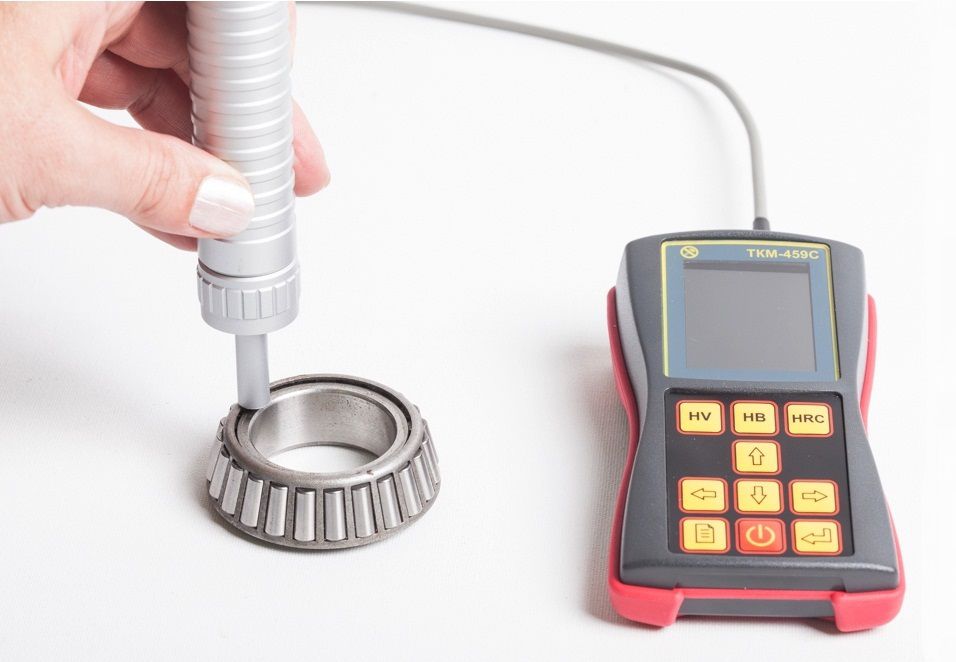

Ультразвуковой твердомер ТКМ-459C "Специальный" предназначен для работ в тяжелых производственных и полевых условиях. Особенность данной модели в том, что она поставляется в ударопрочном чемодане, в комплектацию входят насадка "U-459" для позиционирования датчика, контрольный образец твердости по шкале HRC.
Преимущества:
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности;

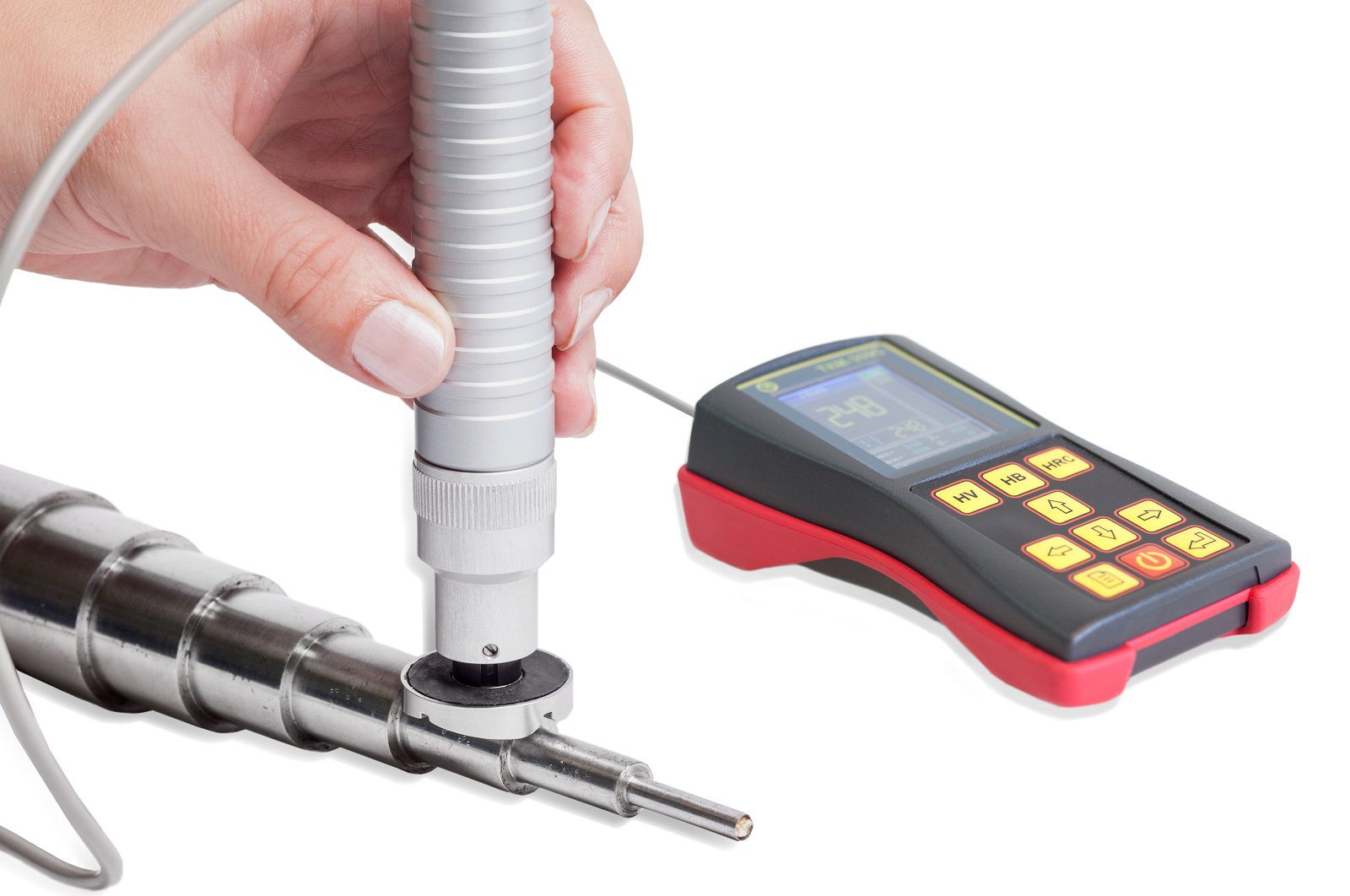

- Измерение твердости в труднодоступных местах - пространственное положение датчика не влияет на результат измерения;
- Сверхмалая площадь зоны контроля - от 1 мм;
- Контроль в пазах и глухих отверстиях - от 5 мм;
- Практически незаметный отпечаток на «зеркальных» поверхностях;
- Малая чувствительность к кривизне поверхности, толщине и массе изделия;
- Предусмотрено оповещение о выходе результата измерения за установленные пределы.
Особенности:
- Ударопрочный, прорезиненный, пыле-влагозащищенный корпус;
- Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ»;
- Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении;
- Уникальная система статистической обработки;
- Гибкая организация памяти для записи результатов измерений и последующего анализа;
- Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости;
- Программирование:
- дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
- дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
Технические характеристики:
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Диапазон измерений твердости по основным шкалам |
| по Бринеллю | 90 - 450 НВ |
| по Роквеллу С | 20 - 70 HRC |
| по Виккерсу | 240 - 940 HV |
| Пределы абсолютной погрешности при измерении твердости по основным шкалам: |
| по Бринеллю |
| в диапазоне (90...150) НВ | ±10 НВ |
| в диапазоне (150...300) НВ | ±15 НВ |
| в диапазоне (300...450) НВ | ±20 НВ |
| по Роквеллу С | ±2 HRC |
| по Виккерсу |
| в диапазоне (240...500) HV | ±15 HV |
| в диапазоне (500...800) HV | ±20 HV |
| в диапазоне (800...940) HV | ±25 HV |
| Диаметр площадки на поверхности изделия для установки датчика | - от 1 мм на плоскости, |
| - от 5 мм в глухом отверстии (пазу) |
| Количество возможных дополнительных калибровок к шкалам твердомера | 5 для каждой шкалы |
| Количество дополнительных шкал | 3 |
| Время одного замера твердости | 2 сек. |
| Число замеров для вычисления среднего значения | 1–99 |
| Емкость памяти результатов измерений | 12 400 |
| Максимальное количество именных блоков результатов измерений, создаваемых в памяти | 100 |
| Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения | 3 |
| Сигнализация о выходе результата измерения за допустимые границы | есть |
| Связь с компьютером | USB |
| Питание | LI-ion аккумулятор |
| Размеры электронного блока твердомера | 121x69x41 мм |
| Масса электронного блока твердомера | 300 г |
| Масса штатного датчика «А» | 150 г |
| Диапазон рабочих температур | -15 ... + 35 °С |
| Гарантийный срок эксплуатации | не более 30 мес. с даты выпуска |
| Межповерочный интервал твердомера | 1 год |
ТКМ-459С выполняет контроль твердости:
- углеродистых и конструкционных сталей;
- поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.);
- жаропрочных, коррозионно-стойких, нержавеющих и др. сталей;
- гальванических покрытий (хром), наплавок;
- изделий сложной конфигурации (зубьев шестерен, валов);
- тонкостенных и малогабаритных изделий;
- изделий из мелкозернистых материалов при локальном исследовании свойств материалов.
Эксплуатация:
Режимы работы твердомера ТКМ-459C:
| Режим измерения | Отображение результатов измерений | Применение |
| по основным шкалам | основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV | измерение твердости основной массы контролируемых изделий |
| с использованием дополнительных калибровок к основным шкалам | по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) | контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов |
| по дополнительным шкалам (определяются пользователем или добавляются производителем) | шкалы программируются самим пользователем | решение специальных задач |
Требования к контролируемому изделию:
| Масса более 1 кг, толщина более 2 мм | дополнительная подготовка не требуется |
| Масса менее 1 кг | изделие необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Толщина менее 2 мм | изделие «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Шероховатость поверхности 1,6 Ra | обеспечивается наибольшая точность измерений, не требуется увеличение количества усреднений |
Интеллектуальная система статистической обработки результатов измерений:
Параметры статистической обработки серии измерений:
- Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего;
- Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения;
- Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы;
- Автоматический отброс результатов, некорректно проведенных замеров;
- Демонстрация всех результатов замеров в серии.
Обработка результатов в памяти прибора:
- Вычисление среднего значения, среднеквадратичного отклонения;
- Вычисление максимума и минимума в группе результатов замеров;
- Вычисления относительно заданных значений твердости;
- Выборки результатов относительно заданных значений твердости;
- Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.
Комплектация:
| Составляющие комплекта | Количество |
| Электронный блок твердомера со встроенным аккумулятором | 1 шт. |

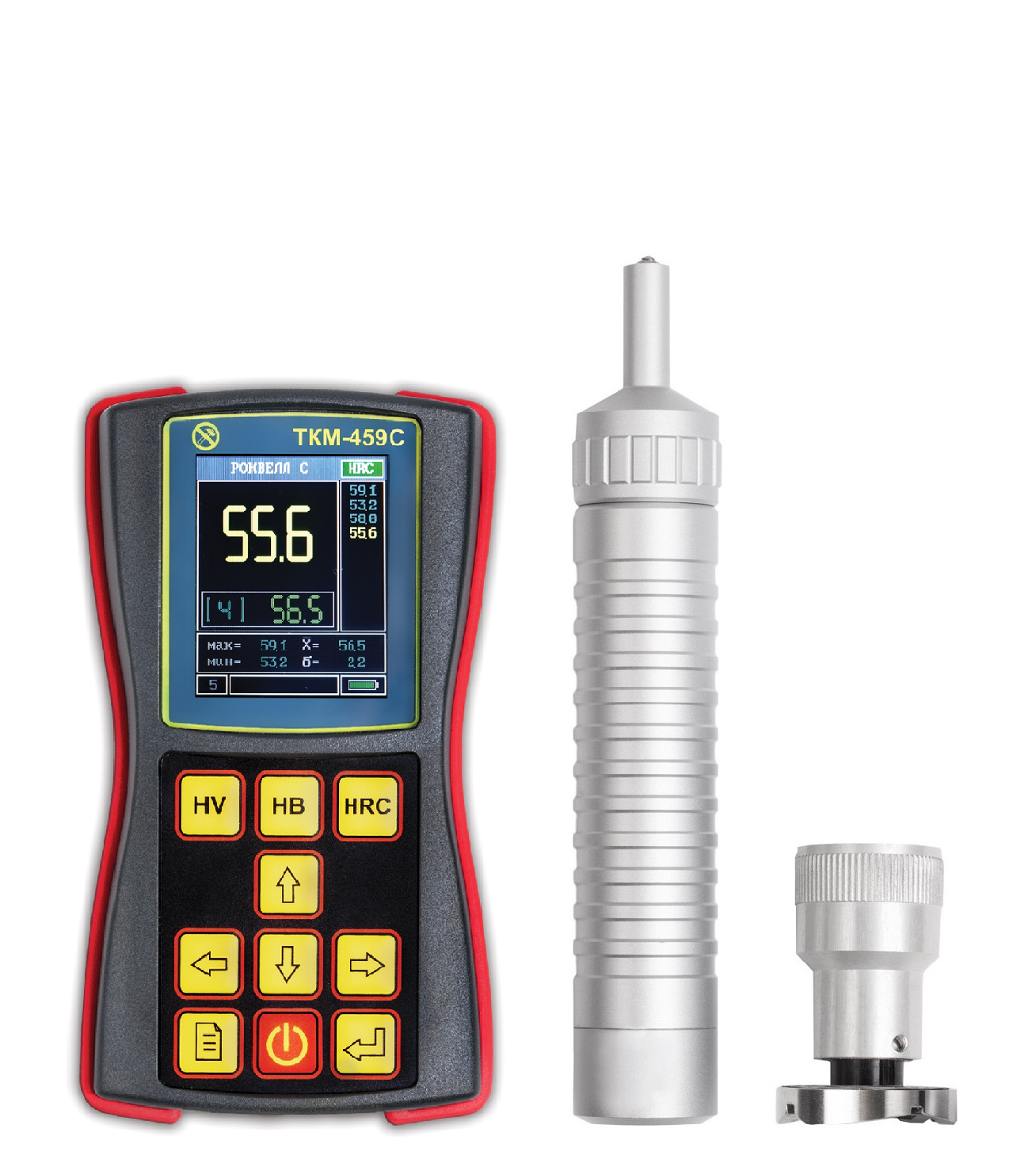

| Датчик тип «А» (50Н) штатный | 1 шт. |

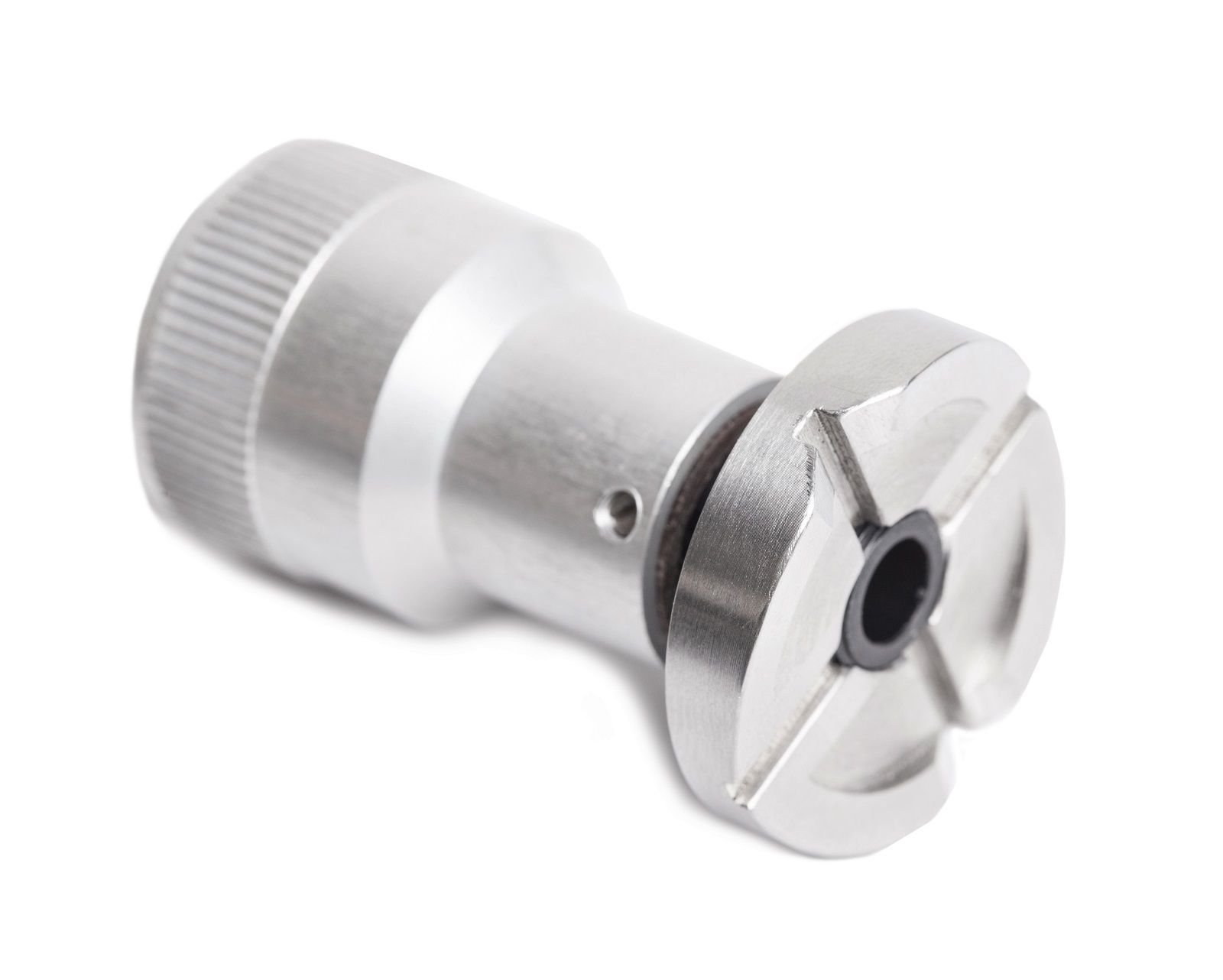

| Насадка «U-459» для криволинейных и цилиндрических поверхностей | 1 шт. |
| Соединительный кабель к твердомерам серии ТКМ-459 | 2 шт. |
| Контрольный образец твердости HRC | 1 шт. |
| Зарядное устройство | 1 шт. |
| Руководство по эксплуатации (совмещено с паспортом) | 1 шт. |
| Свидетельство о поверке (или отметка в РЭ) | 1 шт. |
| Программное обеспечение на CD-диске | 1 шт. |
| USB-кабель для подключения к ПК | 1 шт. |
| Чехол и манжета для закрепления прибора на груди (руке) | 1 шт. |
| Специализированный кейс для переноски и хранения | 1 шт. |
Дополнительные принадлежности:
- Сменные датчики различной конструкции и нагрузки.Насадка U-459-твердомер;
- Специализированная насадка «U-459» для позиционирования датчика на сложных поверхностях;
- Эталонные меры твердости (ГОСТ 9031);
- Специальные контрольные образцы твердости из различных материалов;
- Штатив для фиксации малогабаритных деталей;
- Штатив для позиционирования датчика твердомера для обеспечения стабильного усилия и перпендикулярности к измеряемой поверхности при контроле малых и тонких изделий;
- Соединительные кабели;
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.
|
