Описание:

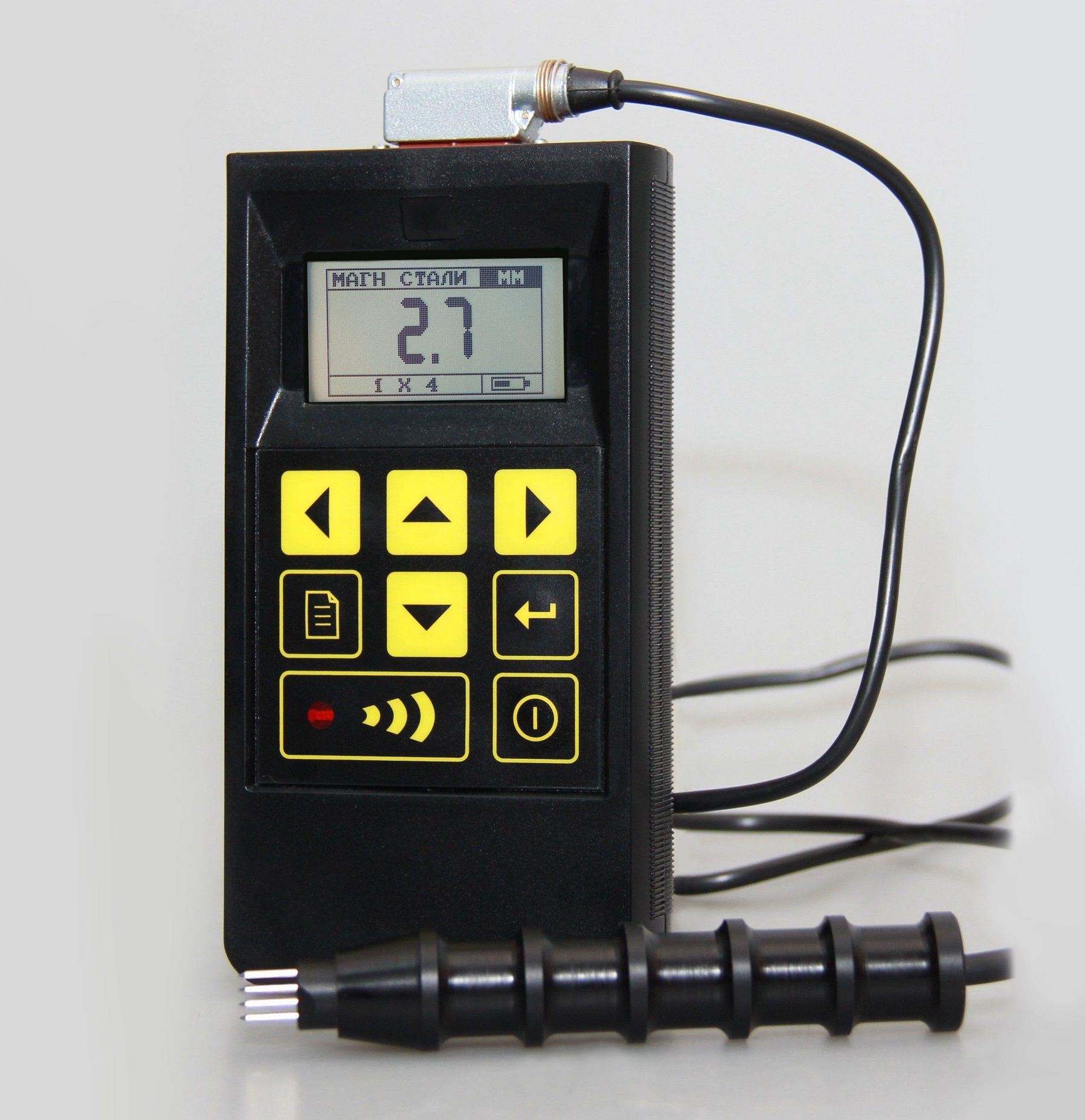

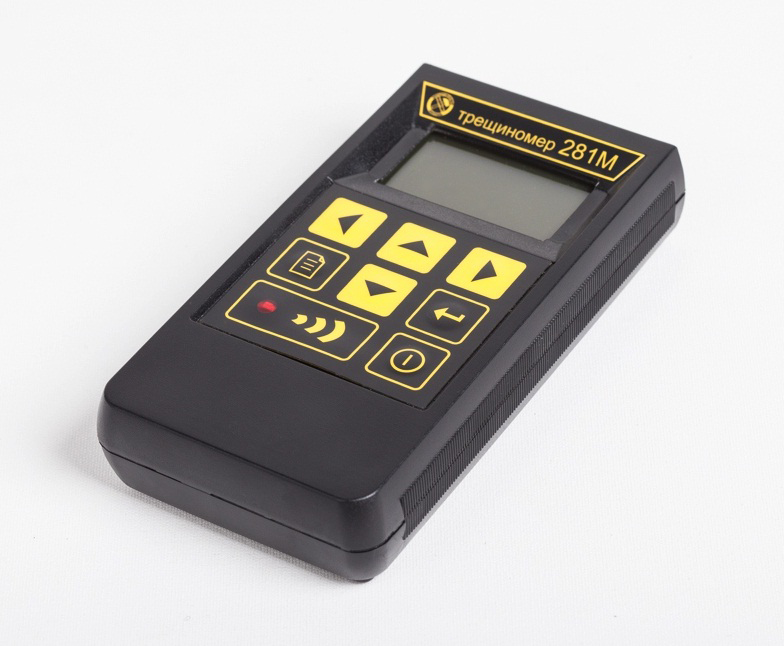

Электропотенциальный трещиномер 281М портативный - это высокоточный портативный прибор для измерения глубины трещин, выходящих на поверхность изделий из ферромагнитных металлов и сплавов, предварительно обнаруженных каким-либо другим методом.
В данной модели реализуется электропотенциальный метод на переменном токе, который позволяет оперативно и намного точнее определить глубину трещины, чем при традиционных методах контроля (ультразвуковом и вихретоковом). Особенно эффективно применение трещиномера 281М совместно с производительными методами выявления трещин: магнитно-порошковым, вихретоковым, капиллярным и другими. Прибор соответствует требованиям технического регламента таможенного союза - ТР ТС 020/2011 "Электромагнитная совместимость технических средств".
Электропотенциальный трещиномер 281М портативный предназначен для применения в полевых, цеховых и лабораторных условиях.
Преимущества:
- Контроль изделий из ферромагнитных и неферромагнитных материалов (нержавеющие стали, алюминиевые сплавы);
- Широкий диапазон измерений – от 0,5 до 100,0 мм;
- Малое влияние электромагнитных свойств материала на результат измерения;
- Прибор оснащен датчиками различной конструкции для контроля изделий самой сложной конфигурации;
- Подвижные подпружиненные контактные электроды датчика позволяют производить измерения на криволинейных поверхностях;
- Интуитивный русско-язычный интерфейс обеспечивает работу оператора по принципу "ВКЛЮЧИ И РАБОТАЙ";
- В комплект поставки входит контрольный образец с имитацией трещины.
Технические характеристики:
| Диапазон измерения глубины трещин | 0,5 - 30 мм |
| Диапазон оценки глубины трещины | 30 - 100 мм |
| Погрешность измерений | +(0,1h+0,2 мм), где h-глубина трещины |
| Максимальное раскрытие трещины | до 3,5 мм (в зависимости от конструкции датчика) |
| Минимальная протяженность трещины | 5 глубин трещин, не менее 3 мм |
| Радиус кривизны контролируемых поверхностей, выпуклой и вогнутой | не менее 4 мм |
| Питание | аккумулятор емкостью 3,6 В и не менее 1,1 А.ч |
| Подсветка дисплея | есть |
| Автоматическое выключение прибора | есть |
| Размеры электронного блока | 150х80х30 мм |
| Масса прибора | 400 г |
| Диапазон рабочих температур | +5 ... +40 °С |
| Гарантийный срок обслуживания | 12 месяцев |
Типовые объекты контроля:
- валы, валки, прокатные станы;
- трубы, трубопроводы, нефте-газопроводы;
- сосуды давления;
- объекты энергетического производства;
- детали конструкций, машин и механизмов.
Эксплуатация:

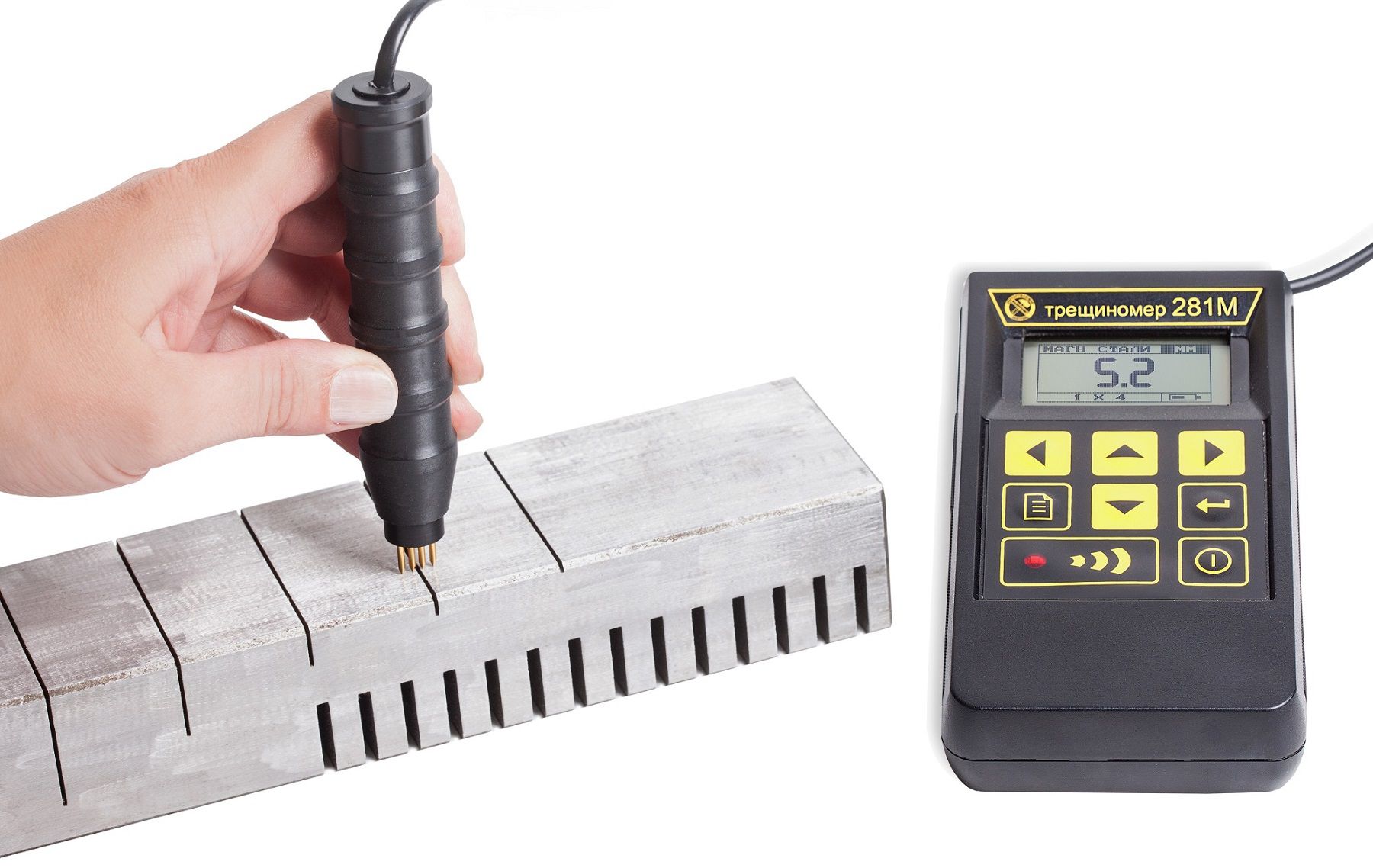

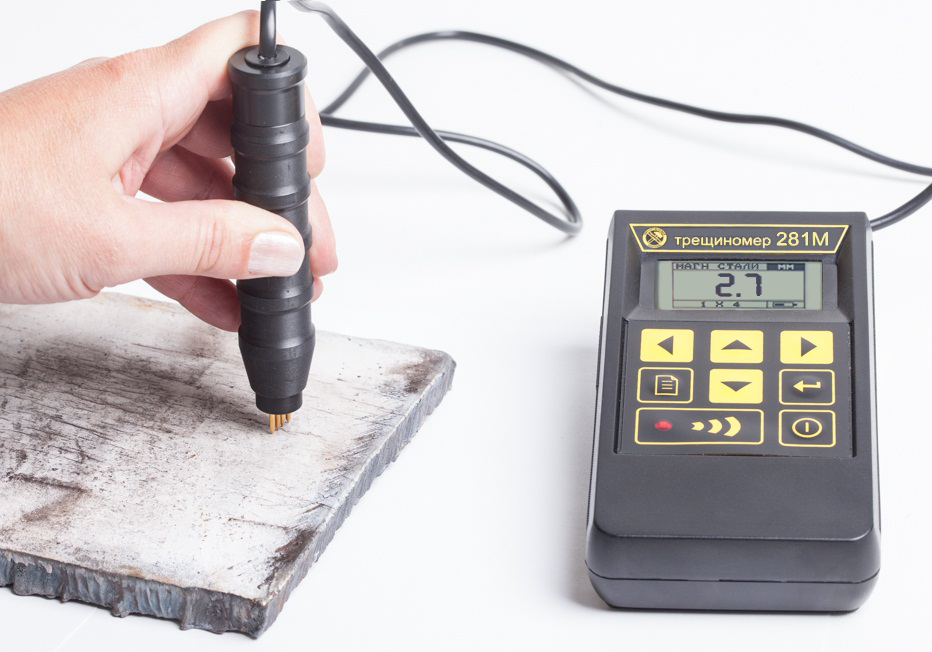

Измерение глубины трещины выполняется в два этапа:
- 1) измерение на бездефектном участке – контактные электроды располагаются за трещиной (настройка "0");
- 2) измерение на трещине – контактные электроды располагаются по разные стороны раскрытия трещины; на экране прибора появляется результат измерения глубины трещины в миллиметрах.
Требования к контролируемому изделию:
- Шероховатость поверхности – не выше 40 Rz;
- Стабильный электрический контакт с электродами датчика.
Комплектация:
| Составляющие комплекта | Количество |
| Электронный блок трещиномера со встроенным аккумулятором | 1 шт. |

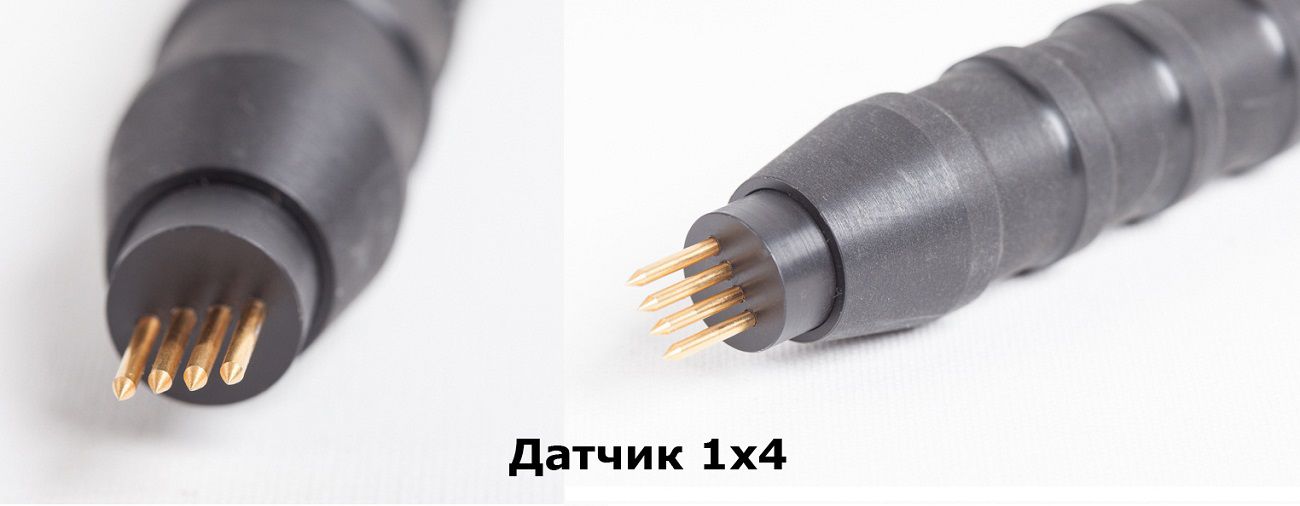

| Датчик «1х4» (4 электрода в ряд) с кабелем | 1 шт. |
| Контрольный образец КО-281-1 | 1 шт. |
| Зарядное устройство | 1 шт. |
| Руководство по эксплуатации (совмещено с паспортом) | 1 шт. |
| Свидетельство о калибровке | 1 шт. |

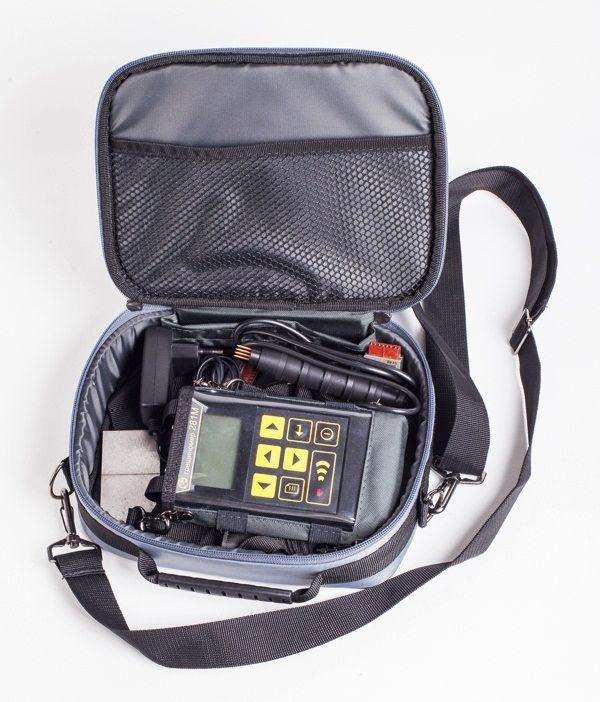

| Специализированный кейс для переноски и хранения | 1 шт. |
Дополнительные принадлежности:
- Датчик «2х2» для работы в труднодоступных местах (галтельные переходы и т.д.);
- Датчик «3+1» с выносным токовым электродом для контроля трещин свыше 30 мм;
- Запасной аккумулятор;
- Контрольные образцы с имитацией трещин различной глубины.
|
