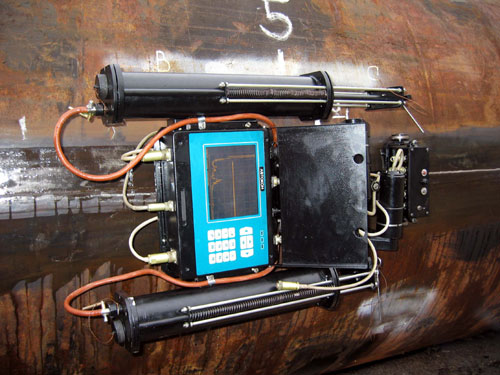

Дефектоскопы-сканеры ультразвуковые АВТОКОН-МГТУ


Дефектоскопы-сканеры ультразвуковые АВТОКОН-МГТУ

Описание:

Изделие зарегистрировано в Госреестре под номером 33918-07

Дефектоскоп-сканер ультразвуковой АВТОКОН-МГТУ. Технические условия ТУ 427610-013-40232967-2006.

Дефектоскопы-сканеры ультразвуковые АВТОКОН-МГТУ предназначены для ультразвукового автоматизированного контроля основного металла и сварных соединений, определения координат дефектов, для выявления в сварных швах и теле трубы трещин, расслоений, непроваров, несплавлений по кромкам, пор, шлаковых включений, других дефектов.

Прибор снабжен системой самонаведения на сварной шов и системой подачи контактной жидкости. Широко применяется в энергетической, химической, нефтегазовой, нефтехимической промышленности.

Дефектоскоп АВТОКОН-МГТУ состоит из следующих основных элементов::
- блок электронный;
- привод передвижения;
- блок управления приводом (датчик слежения за швом);
- колеса ведомые;
- датчик пути;
- датчик зенита;
- несущая балка;
- подвесы акустические;
- блоки акустические;
- блок питания аккумуляторный;
- система подачи контактной жидкости.

Технические характеристики АВТОКОН-МГТУ:

Количество независимых каналов контроля 8
Значения номинальных частот дефектоскопа АВТОКОН-МГТУ -1 и 5 каналы
- (1,8 ± 0,25) МГц
- 2, 3,4, 6, 7, 8 каналы - (2,5 ± 0,35) МГц
Значение номинальной амплитуды импульсов ГИВ (250±30) В
Частота следования импульсов ГИВ не более 1 Гц
Предел допускаемого значения основной абсолютной погрешности измерения амплитуды ±1 дБ
Предел допускаемого значения основной абсолютной погрешности настройки порогового индикатора 20
Погрешность измерения отношений амплитуд сигналов на входе приемника, дБ, не более ±1
Источники питания Аккумуляторные блоки
Номинальное значение напряжения аккумуляторных блоков, В ±2 дБ
Диапазон измерения временных интервалов от 0,5 до 1600 мкс
Предел допускаемого значения основной абсолютной погрешности измерения временных интервалов Т не более ±0,05, мкс
Предел допускаемого значения основной абсолютной погрешности измерения расстояния от 50 до 2400 мм не более ±15 мм
Диапазон измерения координаты сканирования АБ не менее 12000 мм
Предел допускаемого значения основной относительной погрешности измерения координаты не более ±2 %
Предел допускаемого значения основной абсолютной погрешности измерения координаты «зенита» не более ±8 мм
Ток потребления блоком электронным (ДФ) при номинальном напряжении 16 В не более 0,6 А
Ток потребления блоком управления приводов (ДСП!) при нормальном напряжении 30 В
- с отключенными двигателями не более 0,06А,
- при движении по горизонтальной плоскости не более 0,35 А
Средняя скорость перемещения АС не менее 2,0 м/мин
Время непрерывной работы от аккумуляторной батареи не менее 8 часов
Габаритные размеры дефектоскопа АВТОКОН-МГТУ, мм:
- блок электронный (дефектоскоп) - 260 х 220 х 100;
- блок управления приводом (ДСП!) - 186 х 65 х 90;
- в рабочем положении - 750 х 425 х 200.
Масса дефектоскопа АВТОКОН-МГТУ, кг
-блок электронный (дефектоскоп) - 2,6;
-блок управления приводом (ДСШ) - 1,5;
-в рабочем состоянии без запаса контактной жидкости - 20
Условия эксплуатации:
-температура окружающего воздуха минус 40 до плюс 50 °С;
-относительная влажность воздуха (при температуре 35 °С) от 20 до 98 %;
-атмосферное давление от 630 до 800 мм рт. ст.;

Комплектация:
- Блок электронный 1 шт.
- Блок аккумуляторов 2 шт.
- Привод передвижения 1 шт.
- Подвеска ДСШ (блок управленияДВИГ.)1 шт.
- Колеса ведомые 1 шт.
- Подвес акустический №1 1 шт.
- Комплект АБ 1 0 1420 1 шт.
- Комплект АБ 1 0 820 1 шт.
- Балка со скобой 1 шт.
- Бак правый 1 шт.
- Бак левый 1 шт.
- Подвес акустический №3 1 шт.
- Комплект АБЗ 0 1420 1 шт.
- Комплект АБЗ 0 820 1 шт.
- Зарядное устройство 3 шт.
- Поддон кольцо 1 шт.
- Поддон плоский 1 шт.
- Ремень 1 шт.
- Прижим магнитный 2 шт.
- Воронка 1 шт.
- Кабель RS232 1 шт.
- Кабель поверочный3 шт.
- П121-1.8-65° 1 шт.
- П121-2.5-65° 1 шт.
- Винт L42 4 шт.
- Винт L60 4 шт.
- Проставка 5 2 шт.
- Проставка 9 2 шт.
- Проставка 18 2 шт.
- Винт L25 4 шт.
- Винт L29 4 шт.
- ВинтЬ38 4 шт.
- Датчик пути с кабелем 1 шт.
- Кабель соединительный (управл. двиг.) 1 шт.
- Кабель питания 1 (питания дефектоскопа) 1 шт.
- Кабель питания 2 (питания ДСШ) 1 шт.
- Тройник 2 шт.
- Трубка Зм 4,5x1 1м
- Отвертка L8 5 (лопатка)1 шт.
- Отвертка Ы80(лопатка) 1 шт.
- Отвертка L8 5 (крест) 1 шт.
- Отвертка Ы80(крест) 1 шт.
- Ключ S 8x10 1 шт.
- Плоскогубцы 1 шт.
- Программное обеспечение ПК 1 шт.
- Руководство по эксплуатации 1 экз.
