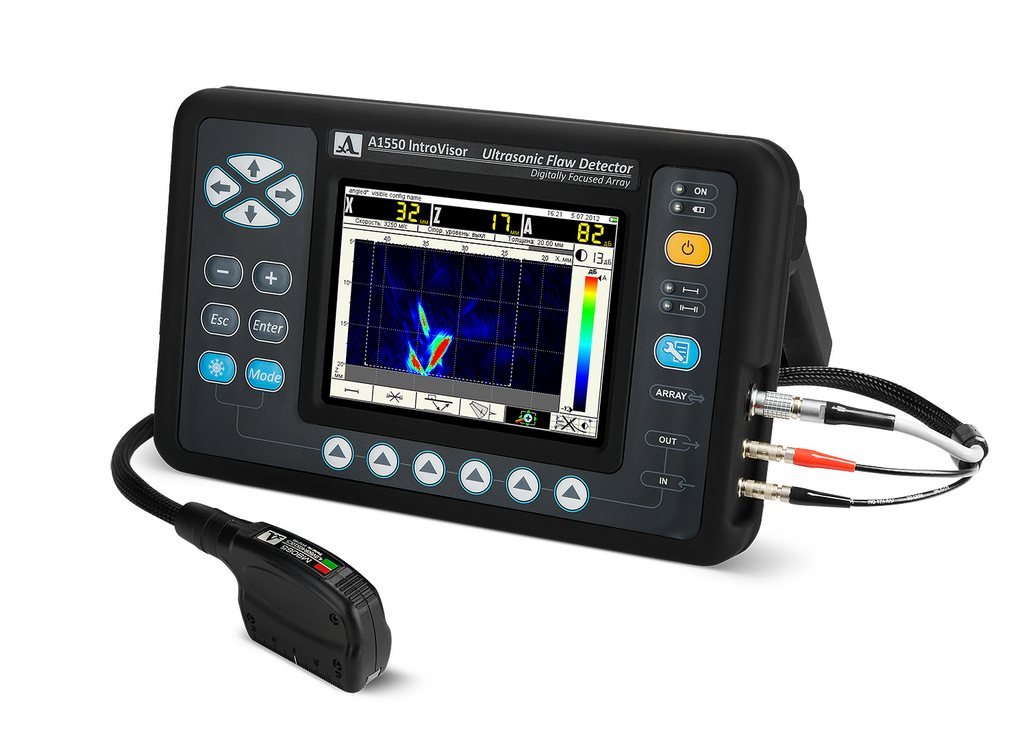

Высокочастотный ультразвуковой томограф А1550 IntroVisor

Описание:

Легкий и удобный в использовании, обеспечивает быстрый, комфортный и достоверный поиск дефектов. Энергонезависимая память для записи томограмм и эхо-сигналов, с возможностью просмотра на ПК без специального программного обеспечения.

Основные преимущества дефектоскопа:

• Режим ТОМОГРАФ;
• Режим СКАННЕР;
• Режим ДЕФЕКТОСКОП;
• Возможность работы в режиме томографа (В-СКАН),(А-СКАН);
• Вес прибора всего 1,9 кг;
• Аккумулятор на 8 часов работы;
• Работоспособность при температурах от – 10° до +55 °С ;
• Энергонезависимая память;
• Режимы визуализации;
• Томограммы C- и D- типа;

Технические характеристики ультразвукового дефектоскопа А1550 IntroVisor:

Размер томограммы:	AMD LX 800 – 500МГц
Шаг реконструкции томограммы:	0,1 – 2,0 мм
Диапазон устанавливаемых рабочих частот ультразвука:	1 – 10 МГц
Диапазон перестройки скорости ультразвука:	1 000 – 10 000 м/с
Диапазон перестройки усиления приемника:	0 – 100 дБ
Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями:
S3568 2.5A0D10CL:	7 – 7 200 мм
D1771 4.0A0D12CL:	2 – 7 200 мм
Диапазоны измерений глубины залегания дефекта (по стали) с наклонными преобразователями:
S5182 2.5A65D12CS:	2 – 1 600 мм
S5096 5.0A70D6CS:	2 – 1 300 мм
Диапазоны измерений глубины залегания дефекта (по стали) с антенными решетками продольных волн:
М9060 4.0V0R40X10CL:	7 – 300 мм
М9171 4.0V0R26X10CL:	2 – 300 мм
Диапазон измерений глубины залегания дефекта (по стали) с цифрофокусируемыми антенными решеткам поперечных волн М9065, M9070:	2 – 300 мм
Тип дисплея (разрешение):	TFT (640 x 480)
Источник питания:	литиевый аккумулятор
Номинальное значение напряжения питания:	11,1 В
Время непрерывной работы от аккумулятора, не менее:	7,5 ч
Габаритные размеры электронного блока:	260 х 166 х 80 мм
Масса электронного блока:	1,8 кг
Диапазон рабочих температур:	от -10 до +55ºC

Комплектация:

• A1550 IntroVisor - электронный блок УЗ дефектоскопа;
• Съемный аккумулятор LiPOl 8,0 Ач-11,2В;
• Цифрофокусируемая антенная решетка М9065 4.0V60R40X10CS;
• Цифрофокусируемая антенная решетка M9170 4.0V70R26X10CS;
• Цифрофокусируемая антенная решетка М9060 4.0V0R40X10CL;
• Кабель LEMO-LEMO одинарный 1,2 м;
• Преобразователь S3568 2.5A0D10CL;
• Преобразователь S5182 2.5A65D12CS ;
• Преобразователь S5096 5.0A70D6CS;
• Сетевой адаптер с кабелем 220В-15В;
• Кабель USB A-Micro B;
• Компакт-диск с документацией и ПО;
• Чехол Е14;
• Гель УЗ  -30°C...+100°C, 0,1 кг;
• Калибровочный образец V2/25;
