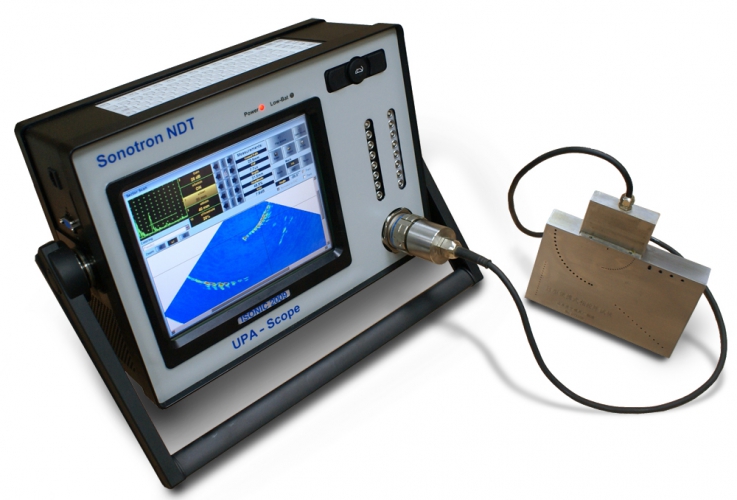

Ультразвуковой дефектоскоп ISONIC 2009 UPA-Scope



Ультразвуковой дефектоскоп ISONIC 2009 UPA-Scope

Описание:

Ультразвуковой Дефектоскоп ISONIC 2009 дефектоскоп общего назначения осуществляет ручной и механизированный контроль любых изделий. Возможность одновременной работы с фазированными решетками и многоканальной работы со стандартными УЗ преобразователями, либо датчиками TOFD.

На каждом канале возможен выбор аналогового усиления в диапазоне от 0 до 100дБ. Наличие большого 8.5-дюймового дисплея, встроенной клавиатуры и мыши обеспечивают комфортные условия работы дефектоскопа как в процессе контроля, так и при постобработке полученных результатов контроля. Сочетание портативности, легкости и независимого питания, делает ISONIC 2009 незаменимым для проведения ультразвукового контроля любой сложности.

Основные преимущества дефектоскопа:

  • Хранение и отображение 100% исходных данных;
  • Режим ФАР реализован в виде мощной 64х64 канальной фазированной решетки с независимо регулируемой злучающей и приемной апертурой. Все каналы оснащены собственными аналого-цифровыми преобразователями (АЦП);
  • В зависимости от конфигурации дефектоскоп Isonic 2009 возможно использование 1, 8 или 16 независимых передающих и принимающих каналов в стандартных режимах UT и TOFD;
  • 8.5-дюймовый дисплей;
  • Встроенная клавиатура;
  • Данные в виде A, B, C, S –сканов и 3D изображения;
  • Технические характеристики ультразвукового дефектоскопа ISONIC 2009 UPA-Scope:

    Встроенный компьютер: AMD LX 800 – 500МГц
    Размер единичного файла записи результатов: 50 - 20000 мм (2" - 800"), автоматическая прокрутка
    Дисплей: Сенсорный 8.5" высокой яркости, 800 x 600 пикселей
    Управление: Герметичная клавиатура и манипулятор “мышь”
    Интерфейс: 2 x USB, Ethernet
    Операционная система: Windows™XP Embedded
    Корпус: Алюминиевый ударопрочный с ручкой для переноса, класс защиты IP 53
    Размеры: 314x224x124 мм (12.36"x8.82"x4.88") – без батарей 314x224x152 мм (12.36"x8.82"x5.98") - с батарей
    Вес: 4.550 кг (10.01 фунта) - без батарей 5.480 кг (12.06 фунта) - с батарей
    Тип импульса: Биполярный прямоугольный импульс
    Время нарастания импульса: <7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта)
    Амплитуда импульса: Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом
    Длительность полуволны импульса: 50 - 600 нс с шагом в 10 нс
    Излучающая апертура: 1 - 64
    Фазирование (излучающая апертура): 0 - 100 мкс с разрешением в 5 нс
    Частота повторения импульсов: 10 - 5000 Гц с шагом в 1 Гц
    Принимающая апертура: 1 - 64
    Усиление: 0 - 100 дБ с шагом в 0.5 дБ
    Низкий уровень шумов: 85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц
    Частотный диапазон: широкополосный, 0.2 - 25 МГц
    АЦ преобразование: 100 МГц 16 бит
    Наложение сигналов принимающей апертуры: В режиме реального времени, без мультиплексирования
    Фазирование (принимающая апертура): В режиме реального времени 0 - 100 мкс с разрешением 5 нс
    Режимы отображения A-скана: ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна)
    DAC /ВРЧ для фокусных законов: Теоретическая – через фактор дБ/мм (дБ/")

    Экспериментальная – через последовательное запоминание амплитуд от равноудаленных отражателей

    Динамический диапазон 46 дБ, Скорость< 20 дБ/мкс, Емкость < 40 точек

    Возможна для выпрямленного и невыпрямленного А-скана
    Стробы для фокального закона: 2 независимых стробирующих импульса/неограниченное расширение
    Начало и длительность строба: Регулировка в диапазоне длительности задержки и развертки с шагом 0.1 мм
    Порог: 5 - 95 % высоты A-Скана, регулировка с шагом 1 %
    Число фокальных законов: 8192
    Режимы сканирования и визуализации: Линейный B-Скан - учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC)
    Секторное сканирование (S-Скан) - учет переотражений или регулярной поверхности/ толщины, управление усиления для угла (GAC)

    Тандем B-Скан - учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC)

    3D – вид сверху (C-Скан), с боку и с торца
    Метод сбора данных: 100% необработанные данные
    Число каналов: 1, 8 или 16
    Работа генератора/приемника (8 или 16каналов):
    Параллельно – все каналы излучают, принимают, обрабатывают и записывают сигналы одновременно

    Последовательно – последовательные циклы излучения, приема, обработки и записи сигналов по каждому каналу отдельно
    Тип импульса: Биполярный прямоугольный импульс
    Время нарастания импульса: <7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта)
    Амплитуда импульса: Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом
    Длительность полуволны импульса: 50 - 600 нс с шагом в 10 нс
    Режимы: Раздельный / Совмещенный
    Частота повторения импульсов: 10 - 5000 Гц с шагом в 1 Гц
    Усиление: 0 - 100 дБ с шагом в 0.5 дБ
    Низкий уровень шумов: 85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц
    Частотный диапазон: широкополосный, 0.2 - 25 МГц
    АЦ преобразование: 100 МГц 16 бит
    Цифровой фильтр: 32 КИХ полоса пропускания с регулировкой нижнего и верхнего порогов
    Режимы отображения A-скана: ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна), Спектр сигнала (быстрое преобразование Фурье)
    DAC / ВРЧ: Теоретическая – через фактор дБ/мм (дБ/") Экспериментальная – через последовательное запоминание амплитуд от равноудаленных отражателей Динамический диапазон 46 дБ, Скорость < 20 дБ/мкс, Емкость < 40 точек Возможна для выпрямленного и невыпрямленного А-скана
    АРД диаграммы: Стандартная база данных для 18 преобразователей/неограниченное расширение
    Стробы: 2 независимых стробирующих импульса/неограниченное расширение
    Начало и длительность строба: Регулировка в диапазоне длительности задержки и развертки с шагом в 0.1 мм
    Порог: 5 - 95 % высоты A-Скана, регулировка с шагом 1 %
    Режимы измерений: 27 автоматических режимов с возможностью расширения; режим измерений с двумя скоростями УЗ для многослойных материалов
    Показания дисплея: Структуры; Учет кривизны поверхности / толщины объекта / переотражений луча при контроле наклонными датчиками; Автоматическая калибровка скорости звука и задержки для всех типов датчиков
    Заморозка” (A-скан и спектр сигнала): Полная “заморозка” - A-сканы и спектр сигнала / Заморозка пика сигнала - A-Сканы/ Для зафиксированных сигналов доступны все виды измерений, включая перенос стробов, а так же изменение усиления в пределах ±6дБ
    Режимы сканирования и визуализации: Один канал: B-Скан профиля толщины, B-Скан поперечного сечения, CB-Скан объекта контроля в плоскости, TOFD Несколько каналов: 4 типа диаграмм (Амплитуда/TOFD P/E, Карта, TOFD)
    Метод сбора данных: 100% необработанные данные

    Комплектация:

  • зарядное устройство для аккумуляторной батареи дефектоскопа ISONIC;
  • защитный резиновый чехол;
  • жесткий кейс для перевозки


  • не определена
