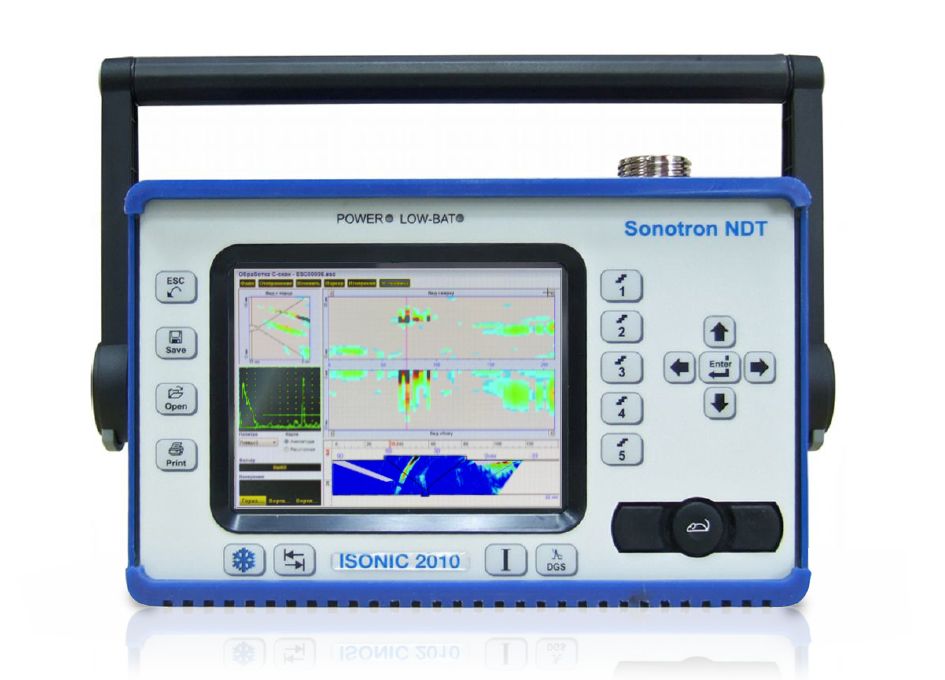

Ультразвуковой дефектоскоп ISONIC 2010


Ультразвуковой дефектоскоп ISONIC 2010

Описание:

Дефектоскоп ISONIC 2010 является дефектоскопом общего назначения, позволяющим осуществлять ручной и механизированный контроль практически любых изделий. Особенностью этого дефектоскопа является возможность одновременной работы с фазированными решетками и стандартными УЗ преобразователями – одним или несколькими, либо датчиками TOFD.

Легкость, компактность, и возможность работы от батарей делает этот прибор незаменимым для всех видов ультразвукового контроля.

Основные преимущества дефектоскопа:

  • 100% запись А-Сканов, что дает возможность браковки изделий согласно руководящим документам РФ;
  • прорисовка геометрии сварного соединения, в том числе V-образной разделки кромок стыковых, тавровых, угловых, нахлесточных и др. сварных соединений, позволяющая точно определить местоположение найденного дефекта;
  • измерение геометрических размеров дефекта: глубины залегания, условной ширины и протяженности;
  • документирование полученных результатов в табличном виде, с А-Сканом найденных дефектов, максимальной амплитуды и геометрических размеров дефектов;
  • полноценные 32 канала – возможность подключения 32 каналов одновременно. Каждый из 32-х элементов ФАР оснащен отдельным каналом (припаян свой провод), что обеспечивает высокую скорость работы в сравнении с использованием мультиплексоров в составе ФАР, а также более гибкое решение при выборе углов, фокусного расстояния и т.п. при решении нестандартных задач УЗК.
  • Технические характеристики ультразвукового дефектоскопа Olympus ISONIC 2010:

    Встроенный компьютер: AMD LX 800 – 500МГц
    Размер единичного файла записи результатов: 50 - 20000 мм (2" - 800"), автоматическая прокрутка
    Дисплей: Сенсорный 6.5" высокой яркости, 640 x 480 пикселей
    Управление: Манипулятор “мышь”
    Интерфейс: 2 x USB, Ethernet
    Операционная система: Windows™XP Embedded
    Корпус: Алюминиевый ударопрочный с ручкой для переноса, класс защиты IP 53
    Размеры: 265x156x139 мм - с батарей
    Вес: 3.580 кг - с батарей
    Модуль Фазированных Решеток Тип импульса: Биполярный прямоугольный импульс
    Время нарастания импульса: <7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта)
    Амплитуда импульса: Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом
    Длительность полуволны импульса: 50 - 600 нс с шагом в 10 нс
    Излучающая апертура: 1 - 32
    Фазирование (излучающая апертура): 0 - 100 мкс с разрешением в 5 нс
    Частота повторения импульсов: 10 - 5000 Гц с шагом в 1 Гц
    Принимающая апертура: 1 - 32
    Усиление: 0 - 100 дБ с шагом в 0.5 дБ
    Низкий уровень шумов: 85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц
    Частотный диапазон: широкополосный, 0.2 - 25 МГц
    АЦ преобразование: 100 МГц 16 бит
    Наложение сигналов принимающей апертуры: В режиме реального времени, без мультиплексирования
    Фазирование (принимающая апертура): В режиме реального времени 0 - 100 мкс с разрешением 5 нс
    Режимы отображения A-скана: ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна)
    DAC /ВРЧ для фокусных законов: Теоретическая – через фактор дБ/мм (дБ/")

    Экспериментальная – через последовательное запоминание амплитуд от равноудаленных отражателей

    Динамический диапазон 46 дБ, Скорость< 20 дБ/мкс, Емкость < 40 точек

    Возможна для выпрямленного и невыпрямленного А-скана
    Стробы для фокального закона: 2 независимых стробирующих импульса/неограниченное расширение
    Начало и длительность строба: Регулировка в диапазоне длительности задержки и развертки с шагом 0.1 мм
    Порог: 5 - 95 % высоты A-Скана, регулировка с шагом 1 %
    Число фокальных законов: 8192
    Режимы сканирования и визуализации: Линейный B-Скан - учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC)
    Секторное сканирование (S-Скан) - учет переотражений или регулярной поверхности/ толщины, управление усиления для угла (GAC)

    Тандем B-Скан - учет переотражений/ толщины/кривизны, уравл. усилением от излуч. (GSC)

    3D – вид сверху (C-Скан), с боку и с торца
    Метод сбора данных: 100% необработанные данные
    Число каналов: 1 или 2
    Работа генератора/приемника (8 или 16каналов):
    Параллельно – все каналы излучают, принимают, обрабатывают и записывают сигналы одновременно

    Последовательно – последовательные циклы излучения, приема, обработки и записи сигналов по каждому каналу отдельно
    Тип импульса: Биполярный прямоугольный импульс
    Время нарастания импульса: <7.5 нс (10-90% для нарастающего фронта/ 90-10% для заднего фронта)
    Амплитуда импульса: Полная регулировка (12 уровней) в диапазоне 50-300В при нагрузке 50 Ом
    Длительность полуволны импульса: 50 - 600 нс с шагом в 10 нс
    Режимы: Раздельный / Совмещенный
    Частота повторения импульсов: 10 - 5000 Гц с шагом в 1 Гц
    Усиление: 0 - 100 дБ с шагом в 0.5 дБ
    Низкий уровень шумов: 85 мкВ пик-пик вход при усилении 80 дБ / полоса пропускания 25 МГц
    Частотный диапазон: широкополосный, 0.2 - 25 МГц
    Цифровой фильтр: 32 КИХ полоса пропускания с регулировкой нижнего и верхнего порогов
    Режимы отображения A-скана: ВЧ, Выпрямленная (Полная волна/ Отрицательная или положительная полуволна), Спектр сигнала (быстрое преобразование Фурье)
    DAC / ВРЧ: Теоретическая – через фактор дБ/мм (дБ/") Экспериментальная – через последовательное запоминание амплитуд от равноудаленных отражателей Динамический диапазон 46 дБ, Скорость < 20 дБ/мкс, Емкость < 40 точек Возможна для выпрямленного и невыпрямленного А-скана
    АРД диаграммы: Стандартная база данных для 18 преобразователей/неограниченное расширение
    Стробы: 2 независимых стробирующих импульса/неограниченное расширение
    Начало и длительность строба: Регулировка в диапазоне длительности задержки и развертки с шагом в 0.1 мм
    Порог: 5 - 95 % высоты A-Скана, регулировка с шагом 1 %
    Режимы измерений: 27 автоматических режимов с возможностью расширения; режим измерений с двумя скоростями УЗ для многослойных материалов
    Показания дисплея: Структуры; Учет кривизны поверхности / толщины объекта / переотражений луча при контроле наклонными датчиками; Автоматическая калибровка скорости звука и задержки для всех типов датчиков
    Заморозка” (A-скан и спектр сигнала): Полная “заморозка” - A-сканы и спектр сигнала / Заморозка пика сигнала - A-Сканы/ Для зафиксированных сигналов доступны все виды измерений, включая перенос стробов, а так же изменение усиления в пределах ±6дБ
    Режимы сканирования и визуализации: Один канал: B-Скан профиля толщины, B-Скан поперечного сечения, CB-Скан объекта контроля в плоскости, TOFD Несколько каналов: 4 типа диаграмм (Амплитуда/TOFD P/E, Карта, TOFD)
    Метод сбора данных: 100% необработанные данные

    Комплектация:

  • ультразвуковая фазированная решетка на 32 независимых элемента, частотой - 5,0 Мгц (2,25 или 7,5 Мгц);
  • сменная наклонная призма;
  • сменная прямая призма (20 мм или 40 мм);
  • энкодер;
  • электронный блок ультразвукового дефектоскопа ISONIC 2010 с источником сетевого питания;
  • аккумуляторная батарея для дефектоскопа ISONIC;
  • зарядное устройство для аккумуляторной батареи дефектоскопа ISONIC;
  • защитный резиновый чехол;
  • жесткий кейс для перевозки


  • не определена
