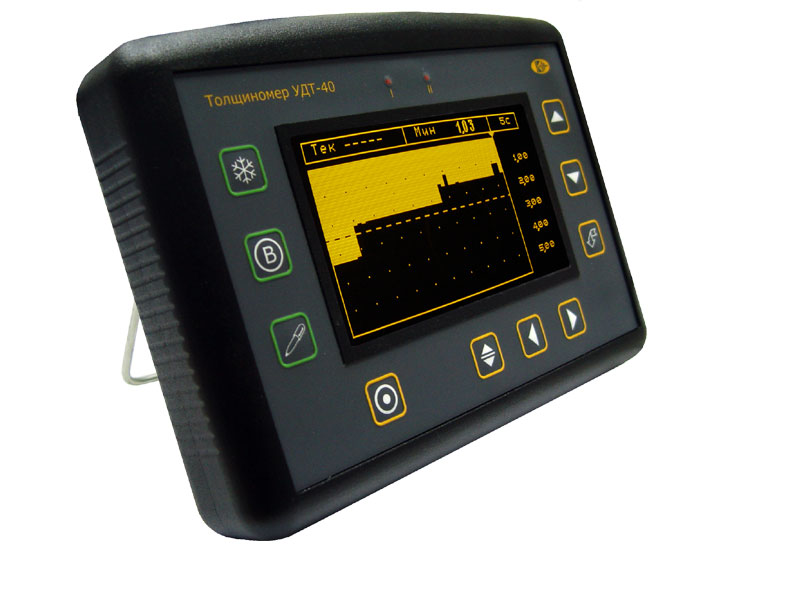

УДТ-40 - прецизионный ультразвуковой толщиномер с А-сканом


УДТ-40 - прецизионный ультразвуковой толщиномер с А-сканом

Описание:

Ультразвуковой толщиномер УДТ-40 предназначен для о контроля стенок сосудов, котлов, труб и других изделий. УДТ-40 реализует несколько способы контроля толщины - измерение времени по переходу через "ноль", измерение времени между сигналами, а также частотный и корреляционный методы измерения.

Благодаря наличию встроенных контуров согласования, регулируемой ширины импульса и трех степеней электрического демпфирования позволяет использовать с толщиномером УДТ-40 любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.

Основные преимущества толщиномера:

  • Развертка экрана: от 3 до 300 мм (сталь)
  • Дисплей: ЭЛД 240 х 128
  • Усилитель: широкополосный 0.5 - 15 МГц
  • Подключение любых р/с или совмещенных преобразователей
  • Диапазон регулировки усиления 90 дБ
  • А-скан, В-скан (профиль дна изделия)
  • Фиксирование минимального значения толщины
  • "Заморозка" А-сигнала
  • Коррекция V-образности р/с преобразователей
  • Измерение толщины по одному сигналу или между двумя сигналами
  • Точность индикации толщины: 0.001, 0.01 или 0.1
  • Возможностью просмотра результатов на экране
  • Интерфейс RS232
  • Не менее 8 часов работы от аккумуляторов
  • Масса: 2,2 кг с аккумуляторами

Комплектация:

  • Ультразвуковой толщиномер УДТ-40
  • Аккумулятор
  • Чехол
  • Технические характеристики ультразвукового толщиномер УДТ-40 :

    Параметр: Значение:
    Усилитель: широкополосный 0.5-15 МГц (-6 дБ)
    Диапазон регулировки усиления: 90 дБ, с шагом 0.5, 1, 2 или 6 дБ
    Детектирование: положительная или отрицательная полуволна, полное, радиосигнал
    Отсечка: компенсированная, 0 - 80% высоты экрана
    Зоны контроля: две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов
    Автоматическая Сигнализация Брака (АСБ): световая и звуковая
    Измерение временных интервалов: от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
    Дисплей: ЭЛД с регулируемой яркостью, 110 х 65 мм; 240 х 128 точек
    Память: 100 настроек для датчиков 750 результатов измерений с А-сканом, параметрами датчика, датой и временем
    Интерфейс: RS232 либо USB (через адаптер)
    Аккумуляторы: 4 NiMh размер "D"
    Время работы: не менее 8 часов (ЭЛД)
    Питание толщиномера: внешний блок питания 220 В AC
    Рабочее напряжение питания: 4 - 10 В DC
    Потребляемая мощность: Максимум 5 W, в зависимости от установленных параметров
    Диапазон рабочих температур толщиномера: от -20 C до +55 C (ЭЛД)
    Габаритные размеры толщиномера (В x Ш x Д): 160 мм x 225 мм x 45 мм
    Масса толщиномера: 2,2 кг с 4 аккумуляторами размера "D"
    Развертка: мин.: 0 - 3 мм
    макс.: 0 - 300 мм (сталь)
    Диапазон скоростей: 1000 - 9999 м/с
    Задержка: от -0,5 мкс до 99 мкс
    Демпфирование: 50 ом / 1000 ом (до 25 ом в совмещенном режиме)
    Входной импенданс: 50 ом / 600 ом
    Зондирующий импульс: прямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс
