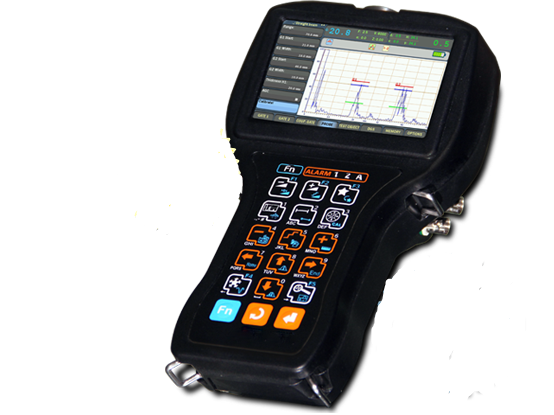

Дефектоскоп ультразвуковой УД4-86


Дефектоскоп ультразвуковой УД4-86

Описание:

Ультразвуковой дефектоскоп УД4-86-это малогабаритный ультразвуковой, цифровой дефектоскоп общего назначения.

Благодаря встроенным программам (автоматические алгоритмы калибровки различных ПЭП, режимы автоматического построения кривых АРД, режимы построения кривой ВРЧ и DAC) прибор станет незаменимым помощником.

Основные преимущества дефектоскопа:

  • Эргономичность
  • Многофункциональность
  • Степень защиты и условия эксплуатации
  • Индивидуальный комплект поставки
  • Построения кривых АРД
  • Алгоритмы калибровки различных ПЭП
  • Версия «ТОЛЩИНОМЕР +»
  • Технические характеристики ультразвукового дефектоскопа УД4-86:

    Экран Цветной TFT (800 х 480) дисплей, размер экрана 97мм х 60 мм
    Отображение результатов А-Скан, одновременный вывод до 5 измеренных параметров по выбору пользователя. Дополнительно, для версии «Толщиномер+» построение среза и/или карты толщин с привязкой к реальной координате ПЭП
    Частотный диапазон приемного тракта от 0,4 до 20 МГц
    Возможные устанавливаемые значения частот 0,4; 1,0; 1,25; 1,8; 2,0; 2,5; 3,0; 4,0; 5,0; 6,0; 7,0; 8,0; 10; 15 МГц и широкополосный режим (0-20) МГц
    Зондирующий импульс Импульс ударного возбуждения амплитудой 200 В / 20 В. Длительность ЗИ задается автоматически в зависимости от установленной рабочей частоты приемного тракта
    Частота повторения зондирующих импульсов От 30 до 1000 Гц с дискретностью установки 1 Гц
    Диапазон изменения коэффициента усиления приемного тракта От 0 до 110 дБ с дискретностью установки 1 дБ
    Диапазон измерений глубины и координат залегания дефектов (по стали) От 1 до 8000 мм
    Диапазон измерений толщин изделий От 0,6 до 6000,0 мм
    Диапазон измерений эквивалентного диаметра/площади отражателя От 1 до 20 мм / от 0,8 до 314,0 мм2
    Диапазон установки скорости распространения УЗК От 1000 до 10000 м/с с дискретностью установки 1; 10; 100; 1000 м/с
    Диапазон установки угла ввода УЗК пьезоэлектрического преобразователя (ПЭП) от 0 до 90 º с дискретностью установки 0,1; 1,0; 10,0 º
    Диапазон установки линейной компенсированной отсечки от 0 до 80 % высоты экрана с дискретностью установки 1; 10 %
    Временная регулировка чувствительность (ВРЧ) и Distance Amplitude Correction (DAC) Диапазон до 110 дБ; - количество точек кривой – 32; - построения кривой ВРЧ по DAC
    Кривая Амплитуда Расстояние Диаметр (АРД) - Автоматическое построение до 3-х кривых для различных эквивалентных диаметров; - калибровка по отражателям в калибровочных образцах и на объекте контроля; - возможность построения кривой ВРЧ по АРД
    Детектирование сигнала Радиосигнал, двухполуперидный, положительная и отрицательная волна
    Измерительные стробы - Два независимых трехуровневых строба; - дополнительный строб контроля качества акустического контакта; - специальный строб системы Автоматической Регулировки Усиления (АРУ)
    Автоматическая сигнализация дефектов Звуковая, световая, визуальная
    Оценка параметров эхо-сигналов Измерение абсолютного расстояния от ЗИ до сигнала в выбранном измерительном стробе либо относительного расстояние между сигналами в двух стробах; Измерение абсолютной и относительной амплитуды сигналов относительно середины экрана или 80% или уровня активного строба с учетом ВРЧ; Измерение координат дефектов; Измерение толщины изделия при одностороннем доступе с дискретностью 0,01 мм; Измерение эквивалентной площади или эквивалентного диаметра дефектов
    Встроенная память карта microSD 8 Gb
    Разъемы ПЭП (2xBNC); USB-2.0: USB тип А, mini USB тип B; ДП (Lemo); головные телефоны (Lemo)
    Питание аккумуляторная батарея 12 В /4500 mA•h (легкосъемная)
    Зарядное устройство Mascot 2542 12, 6 В, 2,3 А
    Автономное время работы Не менее 8 часов
    Условия эксплуатации От -30°С до +45°С
    Размер (В×Ш×Д) 241 мм × 112 мм × 134 мм
    Вес Не более 0,95 кг с аккумуляторной батареей

    Комплектация:

    Дефектоскоп по согласованию с Заказчиком может комплектоваться различными ПЭП, стандартными образцами и программным обеспечением для работы в различных отраслях промышленности.
