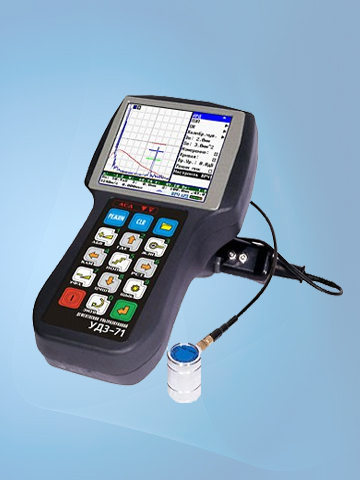

Дефектоскоп ультразвуковой портативный УД3-71


Дефектоскоп ультразвуковой портативный УД3-71

Описание:

Ультразвуковой дефектоскоп УД3-71 обеспечивает проведение ручного, неразрушающего контроля продукции на наличие дефектов,измерения глубины и координат их залегания,а также замер толщины различных изделий при одностороннем доступе к ним.

Небольшой вес и размер прибора позволяют использовать его в стесненных условиях. Удобное и простое меню основных настроек дефектоскопа позволяет быстро освоить работу с прибором специалисту с любым уровнем подготовки.

Основные преимущества дефектоскопа:

  • Минимальные габариты прибора
  • Широкий диапазон рабочих температур
  • Режим амплитудных кривых DAC
  • Режим «РАЗМЕТКА РАЗВЕРТКИ ПО ОТРАЖЕНИЯМ»
  • Режим «ПИК»
  • АРД диаграммы
  • Отображение РЧ сигнала
  • Связь с ПЭВМ
  • Технические характеристики ультразвукового дефектоскопа УД3-71:

    Методы ультразвукового контроля, реализуемые дефектоскопом эхо-,
    зеркальный,
    зеркально-теневой (ЗТМ)
    Количество каналов приемо-возбудителя 2 (полностью идентичных)
    Номинальное значение частоты УЗК, МГц 0,4; 0,62; 1,25; 1,8; 2,0; 4,0; 2,5; 5,0; 10,0; 15,0; 25,0
    Частота следования зондирующих импульсов, Гц 25 … 5000
    Диапазон регулировки усиления (чувствительности), дБ 0 … 120 (с шагом 1)
    Диапазон регулировки компенсированной отсечки, % высоты А‑развертки от 65° до 75° 0 … 80 (с шагом 1)
    Количество задаваемых точек для одной характеристики ВРЧ, не более 64
    Количество элементов отображения на экране 640x480
    Режимы вывода информации на экран двухоконный
    полноэкранный
    Типы разверток А‑развертка
    В-развертка
    в режиме "ЛУПА"
    в режиме "ОГИБАЮЩАЯ"
    в режиме "СТОП-КАДР" из сохраненного в памяти протокола
    текущая и из сохраненного в памяти протокола (наложенное изображение)
    W-развертка (режим "ХОД ЛУЧЕЙ")
    Параметры УД3-71
    Макс. диапазон 236,22дюйм 6000мм
    Мин. диапазон 0,039дюйм 1 мм
    Скорость в материале inch/µs от 0,0025 до 0,0375 от 1000 до 15000м/с
    Задержка изображение 236,22дюйм 6000 мм
    Задержка (в призме)(probedelay) от 0 до 100µs
    Частота от 30 до 1000 Гц
    Частота ЗИ 300 … 30000 (с шагом 1)
    Рабочие режимы А-скан, Б-скан
    Усиление от 0 до 100дБ
    Ректификация (детектирование) радиосигнала (RF), двухполупериодного сигнала, положительной и отрицательной полуволн
    Отсечка шумов % от 0 до 80
    Стробы Два независимых трёхуровневых измерительных строба Два дополнительных специальных строба
    Режимы измерения Пик, Фронт
    Реконфигурируемые показания в А-скане расстояние по лучу, амплитуда в стробах, координаты залегания дефектов, эквивалентные размеры дефекта
    Дискретность измерения дюйм 0,00039дюйм 0,01 мм
    Сигнализация дефекта (alarm) звуковая, световая, визуальная
    Количество настроек 100
    Языковое меню английский, русский, китайский (возможны дополнительные по требованию заказчика)
    Связь с ПЭВМ USB порт
    Батарея АккумуляторнаяNi-MH 12В/2500 мА×ч
    Время работы от батареи не менее 8 часов
    Питание от сети переменного тока Переменный ток однофазная сеть, 230 вольт, 50 Гц
    Экран Цветной TFT
    Размер экрана 2,756 ´ 1,969дюйм 70 ´ 50 мм
    Разрешение экрана 320 ´ 240пиксель
    Размер А-скана, W x H 320 ´ 200пиксель
    Габаритные размеры 8,27 ´ 3,94 ´ 4,33дюйм 210 ´ 100 ´ 110мм
    Вес 1,764фунт 0,8кг
    Рабочая температура от -40 до +122ºF от -40 до +50ºC
    Защита от воздействия окружающей среды IP 65 по ГОСТ 14254

    Комплектация:

  • Электронный блок ультразвукового дефектоскопа УД3-71
  • Пьезоэлектрические преобразователи
  • Кабель соединительный
  • Кабель соединительный
  • Кабель синхронизации
  • Устройство зарядное
  • Головные телефоны
  • Программное обеспечение для обработки результатов контроля на ПЭВМ
  • Руководство пользователя по программному обеспечению для обработки результатов контроля на ПЭВМ
  • Руководство по эксплуатации
  • Чехол для электронного блока дефектоскопа
  • Кейс для запасных частей и принадлежностей


  • не определена




Работы по корректировке цен ведутся непрерывно, в связи с чем компания СтройЭнергоТехника убедительно просит своих клиентов, во избежание неприятных ситуаций, цены на заинтересовавшую продукцию уточнять у менеджеров по продажам.
