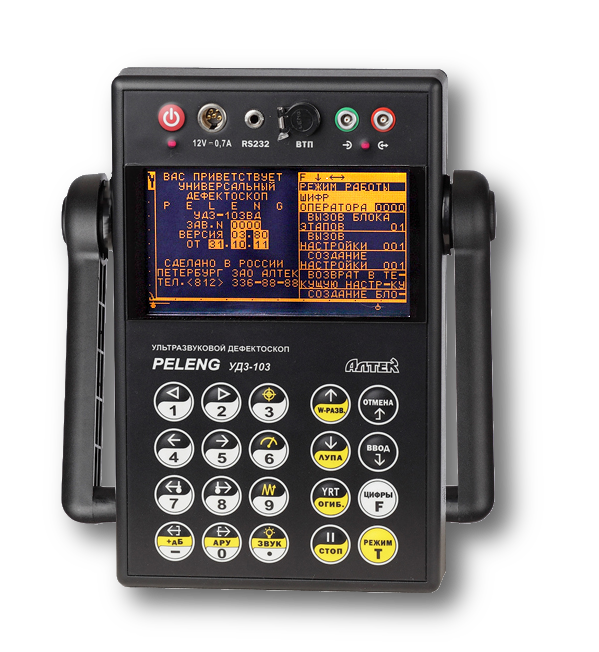

Ультразвуковой дефектоскоп УД3-103ВД


Ультразвуковой дефектоскоп УД3-103ВД

Описание:

Ультразвуковой дефектоскоп УД3-307ВД-это прибор, совмещающий в себе ультразвуковую и вихретоковую дефектоскопию. Прибор имеет также функцию толщиномера.

Имеется кодовая защита протоколов, разверток и отчетов о контроле, направленная против несанкционированного изменения параметров или удаления. Возможность подключения дефектоскопа к персональному компьютеру позволяет сохранять результаты контроля в единой базе данных.

Дефектоскоп УД3-103ВД выпускается в нескольких различных версиях, адаптированных для применения в судостроительной, газовой и нефтяной промышленности. Энергонезависимая память дефектоскопа позволяет сохранять настройки, протоколы разверток и отчеты о контроле.

Основные преимущества дефектоскопа:

  • Встроенная АДР диаграмма
  • Специализированные версии ( для разных видов промышленности)
  • Режим вихревого контроля
  • Режим толщиномера
  • Сервисные функции и режимы
  • Энергозависимая память
  • Методы ультразвукового контроля, реализуемые дефектоскопом ультразвуковой контроль: эхо-,
    зеркально-теневой (ЗТМ)
    зеркальный
    Методы вихретокового контроля, реализуемые дефектоскопом фазовый,
    амплитудный
    Режимы вихретокового контроля динамический
    статический
    Количество ультразвуковых каналов 1
    Количество вихретоковых каналов 1
    Основной индикатор дефектоскопа Экран ЭЛД
    Дополнительные индикаторы дефектоскопа встроенный звуковой индикатор
    светодиод на панели дефектоскопа
    светодиод на вихретоковом преобразователе
    Номинальное значение частоты УЗК, МГц 0,4; 0,62; 1,25; 1,8;2,5; 5,0; 10,0
    Амплитуда электрических колебаний при возбуждении УЗК, В
    высокой амплитуды 120
    низкой амплитуды 4,5
    Частота следования зондирующих импульсов УЗК, Гц 20 ... 5000
    Типы разверток
    в режиме ультразвукового контроля А‑развертка
    W-развертка
    В-развертка
    в режиме вихретокового контроля бегущая развертка
    Диапазон регулировки усиления (чувствительности) ультразвукового канала, дБ 0 ... 80
    Диапазон регулировки усиления вихретокового канала, отн.ед. 0 ... 63
    Дискретность измерения толщины встроенным ультразвуковым толщинометром (для версии "Приемочный контроль"), мм 0,01
    Глубина (амплитуда) ВРЧ, дБ не более 60
    Амплитуда сигнала задающего генератора вихретоковогоканала,В 0,8; 1,5; 3,4; 8,3
    Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 00, мм 1 …8850
    Длительность А-развертки, мкс
    минимальная 6
    максимальная 3048
    Диапазон измерения глубины трещин в режиме вихретокового контроля, мм 0,1 … 9,9
    Диапазон измерения толщины (для изделий из стали), мм 3 ... 5000
    Диапазон рабочих температур окружающего воздуха, 0С От -20до +50
    Масса, кг, не более: 1,2
    Габаритные размеры, мм, не более: 140x220x42

    Комплектация

    Ультразвуковой дефектоскоп УД3-103ВД, зарядное устройство сетевой адаптер, программное обеспечение для ПЭВМ и база данных,чехол электронного блока с солнцезащитной блендой и пеналом,кабель для подключения прибора к ПЭВМ, Дополнительная аккумуляторная батарея.

    Соответствие стандартам:
    - Свидетельство об утверждении типа средств измерений Федерального агенства по техническому регулированию и метрологии RU.C.27.003.A № 42355 от 11.04.2011 г.;
    - Сертификат о типовом одобрении Российского морского регистра судоходства № 11.00027.120 от 15.09.2011 г.;
    - Разрешение Федеральной службы по экологическому, технологическому и атомному надзору № РРС 00-045411 от 04.10.2011 г.

    *Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
