Описание

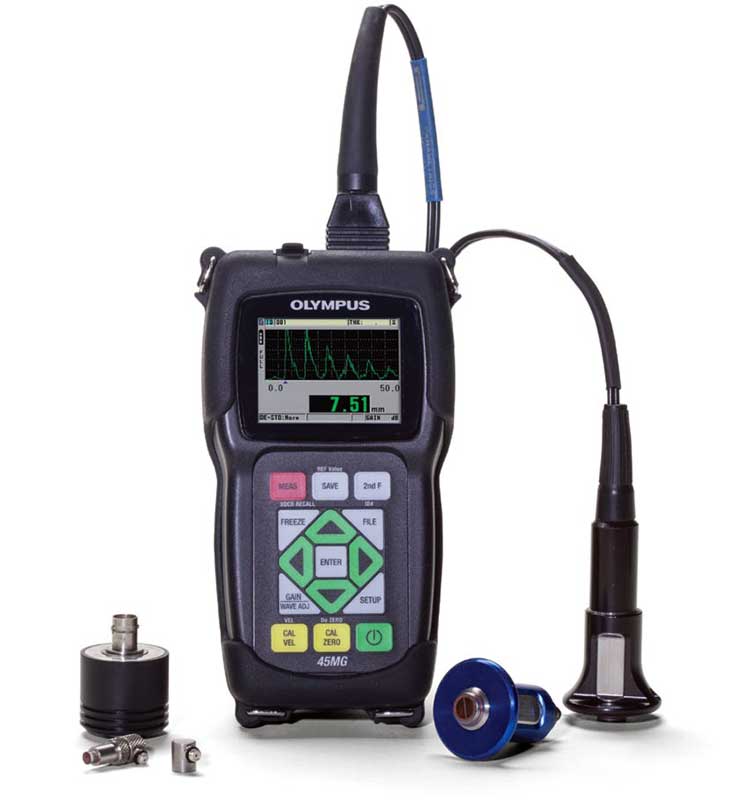

Прибор 45MG - усовершенствованный ультразвуковой толщиномер, оснащенный стандартными функциями и дополнительным программным обеспечением для измерения толщины. Этот уникальный прибор совместим со всеми двух- и одноэлементными преобразователями производства Olympus, тем самым являясь комплексным решением практически во всех случаях контроля.
В своей базовой конфигурации ультразвуковой толщиномер 45MG - очень простой в использовании прибор, требующий минимальной подготовки оператора для использования самых распространенных функций прибора. Однако, с дополнительными опциями ПО и преобразователями 45MG становится более усовершенствованным прибором и его применение далеко выходит за рамки простого толщиномера. Кроме того, большинство опций возможно приобрести по отдельности, во время покупки прибора или позже, по мере необходимости.
Отличительные особенности
-
Совместимость со всеми раздельно-совмещенными преобразователями производства Olympus при измерении толщины металлических изделий, покрытых изнутри слоем коррозии.
-
Режим Мин/Макс.
-
Два режима сигнализации.
-
Дифференциальный режим.
-
Временной B-скан.
-
Коэффициент утонения.
-
Настройка усиления (стандартное, высокое и низкое).
-
Пароль для блокировки прибора.
-
Герметизирован согласно IP67.
-
Взрывоопасная атмосфера: Безопасная работа по Классу I, Раздел 2, Группа D стандарта National Fire Protection Association Code (NFPA 70), Статья 500, и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I.
-
Испытания на устойчивость к ударам: MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида.
-
Испытания на устойчивость к вибрации: MIL-STD-810G, Метод 514.5, Процедура I, Приложение C, Рис. 6, воздействие: 1 час на каждую ось.
-
Широкий диапазон рабочих температур.
-
Простая клавиатура, на которой можно работать правой или левой рукой.
-
Понятный интерфейс с прямым доступом ко всем функциям.
-
Внутренняя и внешняя карты памяти MicroSD.
-
Порт передачи данных USB.
-
Буквенно-цифровой регистратор данных с возможностью записи до 475 000 значений толщины или 20 000 А-сканов.
-
Заводские/пользовательские настройки для одноэлементных датчиков (опция).
-
Возможность блокировки прибора с помощью пароля.
-
Цветной трансфлективный QVGA дисплей с настройками для использования в помещении и на открытом воздухе обеспечивает отличное качество изображения.
Комплект поставки
-
цифровой ультразвуковой толщиномер 45MG;
-
щелочные батареи АА;
-
2-ступенчатый тест-блок и контактная жидкость;
-
USB-кабель;
-
руководство пользователя на CD-диске;
-
характеристики измерений: Режим Мин/Макс, два режима сигнализации, дифференциальный режим, B-скан, коэффициент утонения, программируемая блокировка.
Технические характеристики
|
Базовые режимы работы
|
Режим измерения с использованием раздельно-совмещенного датчика: временной интервал от прецизионной задержки после возбуждающего импульса до первого эхо-сигнала.
Измерения Эхо-эхо (опция): время между двумя последовательными донными эхо-сигналами без учета толщины краски или другого покрытия.
Измерения THRU-COAT® (опция): Измерение реальной толщины металлических изделий и покрытия с использованием одиночного донного эхо-сигнала (с помощью датчиков D7906-SM, D7906-RM и D7908).
Режимы измерения с использованием одноэлементного датчика (опция):
Режим 1: Временной интервал между импульсом возбуждения и первым донным эхо-сигналом.
Режим 2: Временной интервал между эхо-сигналом линии задержки и первым донным эхо-сигналом (для датчиков с задержкой или иммерсионных датчиков).
Режим 3: Временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от поверхности раздела после импульса возбуждения (для датчиков с задержкой или иммерсионных датчиков) |
|
Диапазон контролируемой толщины, мм |
от 0,080 до 635,00 мм в зависимости от материала, состояния поверхности, температуры и выбранной конфигурации (полный диапазон требует дополнительного ПО для одноэлементных датчиков) |
|
Диапазон скоростей ультразвука, м/с |
0,508 - 18,699 |
|
Дискретность показаний |
низкая: 0,1 мм;
стандартная: 0,01 мм;
ПО для одноэлементных датчиков: 0,001 мм |
|
Детектирование |
полноволновое, РЧ, полуволновое положительное или отрицательное (опция изображения А-скан) |
|
Дисплей |
цветной трансфлективный жидкокристаллический дисплей размером 54,61 x 41,15 мм, 320х240 точек |
|
Память |
съёмная карта памяти MicroSD на 2 ГБ,
475 000 значений измерений толщины или 20 000 изображений А-скана со значениями измерений толщины,
имена файлов длиной до 32 символов и идентификационные буквенно-цифровые коды длиной до 20 символов и до четырех комментариев для каждого кода,
шесть стандартных или пользовательских файловых структур для конкретных приложений |
|
Интерфейс |
USB 2.0 |
|
Клавиатура |
герметизированная тактильная клавиатура с цветной кодировкой и подачей звуковых сигналов |
|
Степень защиты корпуса от проникновения твердых тел, пыли и влаги |
IP67 |
|
Устойчивость к падению |
MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г, 11 мс полусинусоида |
|
Корпус |
ударопрочный водостойкий корпус с герметизированными разъёмами |
|
Время автономной работы, ч |
3 щелочные батареи AA: от 20 до 21
3 батареи AA NiMH: от 22 до 23 часов
3 литий-ионные батареи АА: от 35 до 36 часов |
|
Питание |
3 батареи АА/USB-порт для зарядки |
|
Частота, МГц |
Стандартный: от 2,25 до 30 МГц (-3 дБ)
Повышенное проникновение (опция): от 0,50 до 30 МГц (-3 дБ) |
|
Диапазон рабочих температур |
от -10°C до +50°C |
|
Размер (В x Ш x Д) |
91,1 мм х 162 мм х 41,1 мм |
|
Вес |
0,431 |
|
