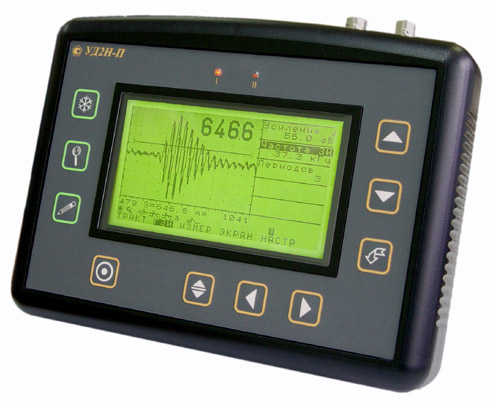

Ультразвуковой дефектоскоп УД2Н-ПМ


Ультразвуковой дефектоскоп УД2Н-ПМ HTML Online Editor Sample



Описание

Универсальный низкочастотный (от 20кГц до 2,5МГц) ультразвуковой дефектоскоп УД2Н-ПМ предназначен для обнаружения дефектов (нарушение сплошности и однородности материалов) в полуфабрикатах и готовых изделиях, для измерения глубины и координат их залегания, измерения толщины, измерения скорости распространения и затухания ультразвуковых колебаний (УЗК) в композитных материалах, пластмассе, бетоне и в материалах с большим затуханием.

Импульс возбуждения в форме радиоимпульса с амплитудой 200В и регулируемыми частотой и количеством периодов, а также высокочувствительный усилитель и возможность подключения предварительного усилителя, позволяют реализовывать контроль с применением беcконтактных (работающих через воздух) преобразователей. Полностью цифровой тракт с обработкой радиосигнала и интерфейс RS232 для подключения ПК, позволяют реализовать различные методики контроля изделий - с обработкой не только амплитуды сигнала, но и частотного спектра или фазовых составляющих сигнала.

Отличительные особенности

  • Развертка: от 160 до 10000 мкс.
  • Дисплей: ЖКИ или ЭЛД 110 x 65 мм (240 х 128 точек) с регулируемой контрастностью и подсветкой.
  • Усилитель: 20 кГц до 2500 кГц;
  • Диапазон регулировки усиления 90 дБ с шагом 0.5, 1, 2 и 6 дБ.
  • Зондирующий импульс: радиоимпульс амплитудой 200 В, с устанавливаемой частотой заполнения и числом периодов.
  • Частота повторения ЗИ: 10, 25, 100, 200 и 400 Гц;
  • Детектирование: полное, положительная или отрицательная полуволна, радиосигнал.
  • Отсечка: компенсированная от 0 до 80% высоты экрана.
  • Зоны контроля: две независимых, с индивидуальной логикой определения дефекта.
  • "Заморозка" А-сигнала.
  • Измерение толщины по одному сигналу или межде двумя сигналами.
  • Память настроек: 100 настроек с возможность ввода названия.
  • Память результатов: 750 протоколов контроля с именем, датой, временем, всеми параметрами и А-сканом.
  • Связь с компьютером: интерфейс RS232.
  • Питание: 4 аккумулятора размер "D" или внешний блок питания.
  • 8 часов работы при отключенной подсветке.
  • Вес: 3 кг с аккумуляторами.

Технические параметры

Развертка мин.: 0 - 160 мкс
макс.: 0 - 10000 мкс
Задержка от 0 мкс до 7350 мкс
Диапазон скоростей ультразвука, м/с 100 - 5000 м/с
Зондирующий импульс радиоимпульс амплитудой 200 В,
частота заполнения задается от 20 до 2500 кГц,
количество периодов задается от 1 до 32
Усилитель широкополосный от 20 до 2500 кГц с фильтрами на 50, 100, 200 и 400 кГц
Диапазон регулировки усиления 90 дБ, с шагом 0.5, 1, 2 и 6 дБ
Детектирование полное, положительная/отрицательная полуволна, радиосигнал
Отсечка компенсированная, 0 - 80% высоты экрана
Зоны контроля две независимых зоны,
начало и ширина изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95% высоты экрана с шагом 1%, индивидуальная логика определения дефектов,
световая и звуковая сигнализация
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Измерение амплитуды в процентах от высоты экрана,
в дБ относительно уровня порога в зоне
Разрешающая способность 1 мкс во всем диапазоне развертки
Дисплей ЖКИ с регулируемой контрастностью и подсветкой,
ЭЛД с регулируемой яркостью
110 х 65 мм, 240 Х 128 точек
А-сигнал 70 mm x 50 мм, 160 x 100 точек
Память 100 настроек с А-сканом и именем (до 28 символов);
750 протоколов с А-сканом, именем, датой, временем, всеми параметрами настройки прибора
Интерфейс RS232, сигналы АСД, амплитуда сигнала в первом стробе
Разъемы преобразователей 2 СР50
Аккумуляторы 4 NiMh размер "D"
Время автономной работы, ч ЖКИ: 10-14 часов (в зависимости от установок)
ЭЛД: 6-8 часов (в зависимости от установок)
Питание блок питания 220 В
Рабочее напряжение питания, В 7.2 - 10 В DC
Потребляемая мощность, Вт Максимум 6 W, в зависимости от установленных параметров
Диапазон рабочих температур ЖКИ: от -5°C до +50°C
ЭЛД: от -25°С до +55°С
Размер (В x Ш x Д) 220 мм x 120 мм x 150 мм
Вес 3 кг с аккумуляторами

ЖКИ, базовый комлект

  • электронный блок УД2Н-ПМ;
  • блок питания 220В;
  • кабели СР50-СР50 2 шт.;
  • преобразователи 60 кГц 2 шт.;
  • кабель для подключения ПК;
  • комплект документации: руководство по экcплуатации, методика поверки, свидетельство о первичной поверке;
  • программное обеспечение;
  • кейс для переноски.

Соответствие стандартам:

  • Сертификат Госстандарта России RU.C.27.003.A №17285/1, зарегистрирован в Государственном реестре средств измерений под №17990-04 и допущен к применению в Российской Федерации;
  • Сертификат соответствия Системы добровольной сертификации Российского речного регистра № РОСС RU.PO00.H00079 от 26.12.2011 г.;
  • Сертификат о типовом одобрении Российского морского регистра судоходства № 12.00138.412 от 10.05.2012 г.;
  • Регистрационное удостоверение Федеральной службы по надзору в сфере транспорта № 184-02-2006 от 03.02.2006 г.
