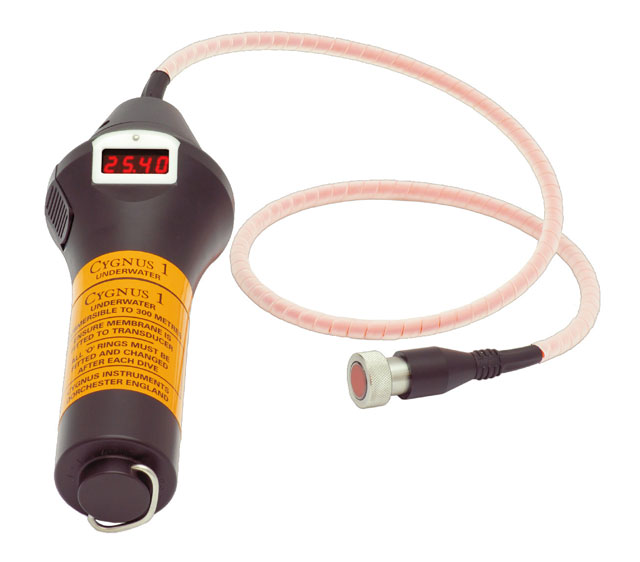

Подводный ультразвуковой толщиномер Cygnus 1



Предназначен для неразрушающего контроля толщины металлов под водой с целью определения износа или коррозии с высокой точностью.



Особенности изделия

Технология множественного эха

Режим глубокого проникновения для поверхностных покрытий до 20 мм толщиной

Яркий светодиодный дисплей

Максимальная рабочая глубина 300 м

Зонд с кабелем для измерения в труднодоступных местах

Автоматическая проверка измерений для их высокой точности

Индикатор уровня сигнала



Преимущества технологии множественного эха Cygnus

Измеряет остаточную толщину металла на коррозированных структурах и структурах с покрытиями

Все измерения проверяются на достоверность с помощью 3-х кратных возвратных эхо-сигналов для обеспечения надежных результатов

Одобрено всеми основными классификационными сообществами

Значительно снижает время проведения инспекции и ее стоимость



С помощью множественного эха показания считываются путем измерения временной задержки между любыми тремя последовательными отраженными (от задней поверхности) сигналами. Время Т1 (толщина покрытия) игнорируется. Время Т2 и Т3 равны времени, которое затрачено на время прохождения сигнала через метал. Только после рассмотрения всех трех сигналов измерение может быть автоматически признано верным (где Т2=Т3).



Сфера примененияКорпуса судов

Полупогруженные конструкции

Якорные цепи                Подводные трубопроводы

Подводные конструкции          Морские платформы

Пирсы, причалы, свайные сооружения

и много другое





Комплектация:

инструмент,

зонд 2.25 МГц диаметром 13 мм,

запасные мембраны и уплотнительные кольца,

2 аккумуляторные батареи и зарядное устройство,

15 мм стальной тестовый брусок,

набор принадлежностей,

приспособление для фиксации инструмента около водолаза,

руководство пользователя,

кейс для переноски.



Спецификация:



Материалы

Звуковые скорости для материалов от 2000 м/с до 7000 м/с, что фактически покрывает все известные материалы



Диапазон измерений для стали

от 3 мм до 250 мм при использовании зонда 2.25МГц;

от 2 мм до 150 мм при использовании зонда 3.5МГц;

от 1 мм до 50 мм при использовании зонда 5МГц.



Точность

±0.1 мм или ±0.05 мм (по выбору)



Разрешение

0.1 мм или 0.05 мм (по выбору)



Зонды

Диаметры однокристалльных зондов с мягкой передней поверхностью:

- 6 мм (5МГц);

- 13 мм (2.25, 3.5 или 5МГц);

- 19 мм (2.25 МГц).



Прибор автоматически регулирует настройки в зависимости от зонда



Элемент питания

NiMH аккумуляторный блок



Батареи

30 часов непрерывной работы



Дисплей

Светодиодный яркий



Размер

235 х 75 мм

Вес

960 г

Температура   от -10°C до 50°C

Степень защиты            IPX8 Continuous 300 m rating

Безопасность окружающей среды      RoHS, WEEE compilant

Технология множественного эха одобрена следующими организациями Bureau Veritas, IBS, DNV, IACS, Lloyd's Register
