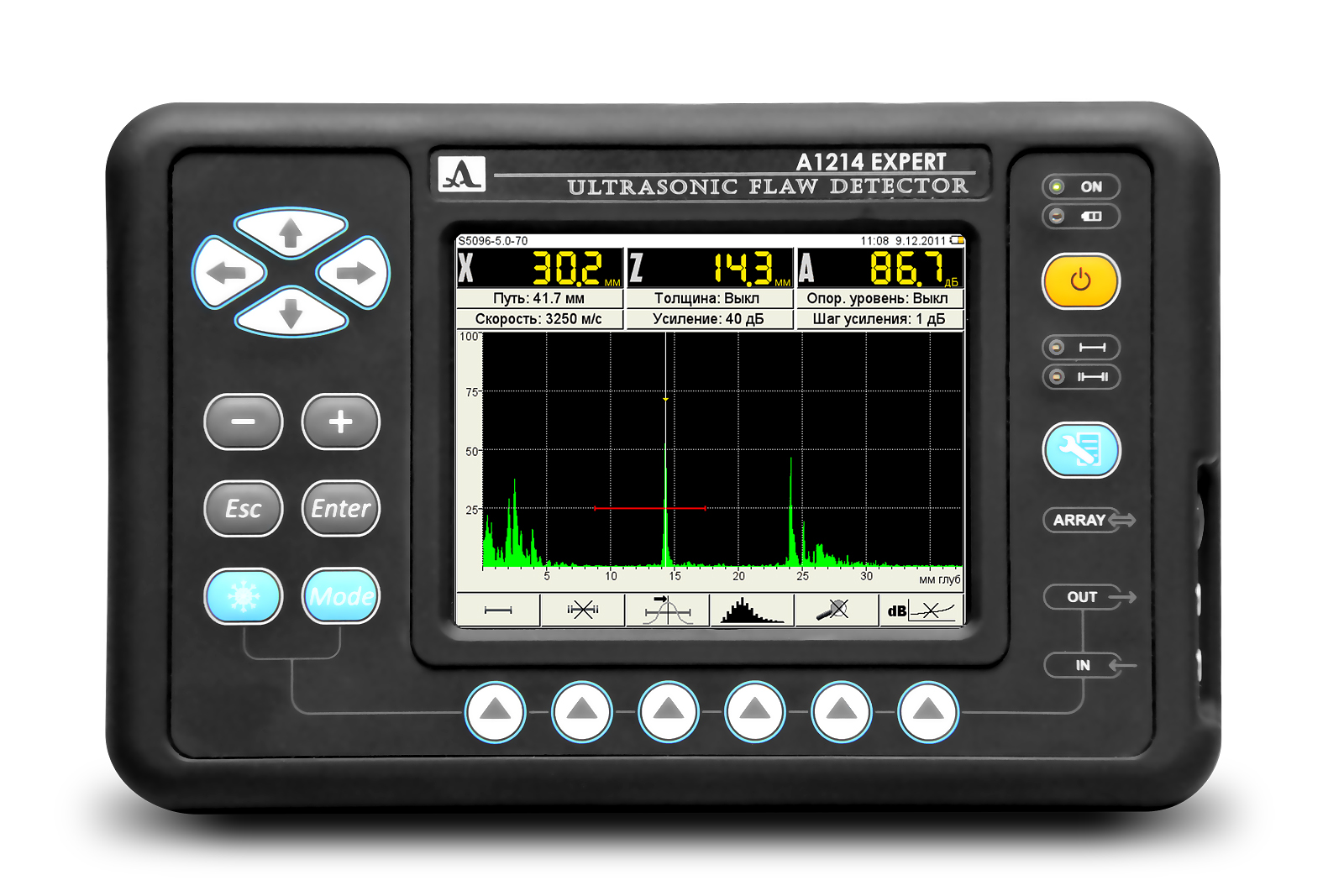

Ультразвуковой дефектоскоп A1214 EXPERT


Ультразвуковой дефектоскоп A1214 EXPERT

Описание:

Ультразвуковой дефектоскоп А1214 EXPERT-малогабаритный ультразвуковой дефектоскоп общего назначения.Предназначен для обнаружения дефектов и определения их характеристик в основном металле трубопровода и в сварных соединениях.

Большой дисплей, отличные технические параметры, высокая производительность обеспечивают точность ультразвукового контроля изделий из металла, пластмасс и др. материалов.

Прибор имеет полностью цифровой тракт. В нем заложена функция построения функции ВРЧ по 32-м точкам, а также применения АРД - диаграмм.

Основные преимущества дефектоскопа:
- Большой цветной дисплей размером 640х480 точек.
- Диапазон рабочих температур, необходимый для российских условий -30°С÷+50° С
- Энергонезависимая память на 2000 изображений экрана (А-Сканы с параметрами контроля).
- Быстрый доступ к функциям управления
- Связь с компьютером по высокоскоростному USB-порту
- Совместимость с широким спектром преобразователей
- Быстросъемный аккумулятор широкий
- Длительное время непрерывной работы - 12 часов
- Вес дефектоскопа с аккумулятором - 1,9 кг
- Ударопрочный корпус, степень защиты по IP65
- Возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора

Технические характеристики дефектоскопа УСД-50 (UCD-50):

Диапазон устанавливаемых скоростей ультразвука 1000 – 14 999 м/с
Рабочие частоты преобразователей 0.5 – 15 МГц дБ
Отклонение рабочих частот от номинальных ± 10%
Пределы допускаемой абсолютной погрешности измерения глубины дефекта H с прямым преобразователем ±(0,01H+0,2) мм/с
Диапазоны измерения координат дефекта (по стали) наклонным преобразователем 65°:
- глубины H 3 - 1300 мм
- дальности по поверхности L 5 - 2800 мм
Пределы допускаемой абсолютной погрешности измерения координат дефекта с наклонным преобразователем 65°:
- глубины H ±(0,03H+1) мм
- дальности по поверхности L ±(0,03L+1) мм мм
Диапазоны измерения координат дефекта (по стали) с наклонным преобразователем 70°:
- глубины H ч 3 - 500 мм
- дальности по поверхности L 7 - 1400 мм
Пределы допускаемой абсолютной погрешности измерения координат дефекта с наклонным преобразователем 70°:
- глубины H ±(0,03H+1) мм
- дальности по поверхности L ±(0,03L+1) мм
Диапазон перестройки калиброванного усилителя 0 - 100 дБ
Пределы допускаемой абсолютной погрешности измерения отношений амплитуд сигналов на входе приемника ± 0,5 дБ
Источник питания Аккумуляторный блок
Номинальное значение напряжения аккумуляторного блока 11,2 В
Время непрерывной работы от аккумуляторного блока при нормальных климатических условиях, не менее 8 ч
Габаритные размеры электронного блока, не более 258х164х110 мм
Масса электронного блока, не более 1,9 кг
Средняя наработка на отказ 35 000 ч
Условия эксплуатации:
- температура воздуха от -30 до +55 ºC
- относительная влажность воздуха при температуре +35 °С, не выше 95 %
Средний срок службы, не менее 8 лет

Комплектация:
- А1214 EXPERT - электронный блок УЗ дефектоскопа ;
- Съемный аккумулятор LiPoL 8,0Ач -11,2В ;
- Кабель LEMO-LEMO двойной 1,2 м
- Кабель LEMO-LEMO одинарный 1,2 м
- Преобразователь D1771 4.0A0D12CL
- Преобразователь S3568 2.5A0D10CL
- Преобразователь S5182 2.5A65D12CS;
- Преобразователь S5096 5.0A70D12CS;
- Сетевой адаптер с кабелем 220 В - 15 В;
- Кабель USB A - Micro B;
- Гарнитура Bluetooth 1224;
- Компакт-диск с документацией и ПО;
- Калибровочный образец V2/25;
- Калибровочный образец V2/25.
- Чехол E14 1619
- Гель УЗ -30°C-+100°C, 0,1 кг
-Сумка Е14

Соответствие стандартам:
- Сертификат Федерального Агентства по Техническому Регулированию и Метрологии RU.C.27.004.A №39944 от 07.07.2010 г.;
- Сертификат Государственного комитета по стандартизации Республики Беларусь № 6919 от 01.03.2011 г.;
- Сертификат Комитета по техническому регулированию и метрологии Министерства индустрии и новых технологий Республики Казахстан № 6786 от 24.12.2010 г.

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
