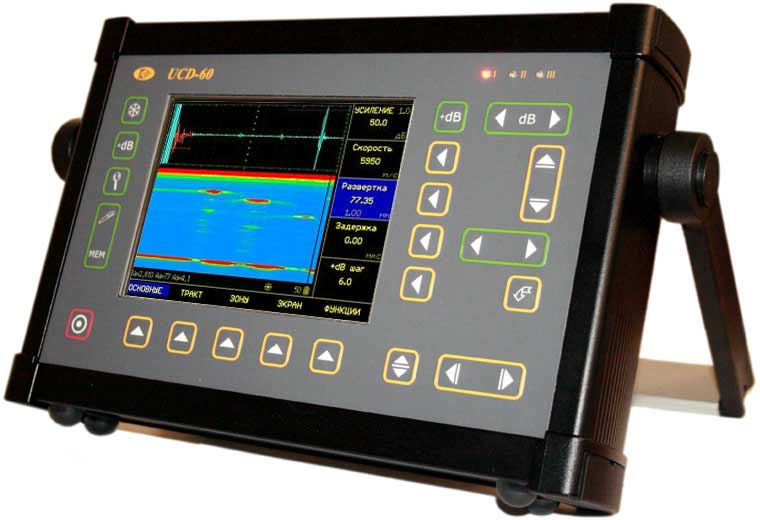

Ультразвуковой дефектоскоп УСД-60


Ультразвуковой дефектоскоп УСД-60

Описание:

Ультразвуковой дефектоскоп УСД-60 сочетает в себе последние достижения аналоговой и цифровой техники, богатые функциональные возможности широкую универсальность. Позволяет измерять толщину изделий с высокой точностью.

УСД-60 отличается удобством и простотой пользования, высокой надежностью, записью большой объем данных и автоматическим формированием отчетов и протоколов.

Основные преимущества дефектоскопа:

  • Высокая разрешающая способность
  • Б-скан для более удобной визуализации ультразвукового контроля
  • Выделение цветом сигналов в разных зонах, сетки, меню, показаний и прочих элементов экрана
  • Сохранение и просмотр настроек и результатов на экране прибора
  • Измерение спектра сигнала
  • Цветной дисплей TFT 135 x 100 мм
  • Функция АРК/АРД по 32-м точкам с возможностью автоматической оценки размеров
  • Одновременное отображении амплитуды сигнала, координат дефекта и номера луча
  • Технические характеристики дефектоскопа УСД-60:

    Развертка мин.: 0 - 4 мкс
    макс.: 0 - 1000 мкс
    регулируемая с шагом 1 мкс
    Максимальная длина контролируемого материала до 3000 мм (эхо-режим)
    Задержка от -0,5 мкс до 996 мкс
    с шагом от 0,02 мкс
    Диапазон скоростей ультразвука, м/с 1000 - 9999 м/с
    Задержка в призме 0 - 100 мкс с шагом 0,01 мкс
    Демпфирование 25 Ом / 50 Ом / 1000 Ом
    Входной импенданс 50 ом / 600 ом
    Зондирующий импульс радиоимпульс амплитудой 50 или 200 В, с регулируемым числом полупериодов (1-10), с изменяемой длительностью от 50 до 500 нс, с шагом 16 нс
    Демпфер зондирующего импульса регулируемый от 0 до 10 полупериодов
    с задежкой демпфирования от 0 до 10 полупериодов
    Частота повторений ЗИ до 800 Гц (в зависимости от установленных параметров) / 40 Гц
    Усилитель широкополосный 0.4-15 МГц (-6 дБ)
    Диапазон регулировки усиления 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
    Дополнительная клавиша +dB программируемая 0-40 дБ, с шагом 0,5 дБ
    Временная Регулировка Чувствительности (ВРЧ) диапазон до 90 дБ, 12 дб/мкс
    с построением кривой по 10 опорным точкам введенным вручную или от контрольных отражателей
    Кривая Амплитуда-Расстояние (АРК) построение по 10 точкам, регулируемая по высоте
    две дополнительных кривых АРК 0- 12 дБ от базовой (с шагом 0,5 дБ)
    Детектирование положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan
    Отсечка компенсированная, 0 - 90% высоты экрана
    Зоны контроля две независимых зоны,
    начало и ширина изменяются во всем диапазоне развертки,
    уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%,
    индивидуальная логика определения дефектов
    Автоматическая Сигнализация Дефектов (АСД) световая для каждой зоны отдельно и звуковая
    Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
    Измерение амплитуды в процентах от высоты экрана,
    в дБ относительно уровня порога в зоне,
    в дБ относительно опорного сигнала,
    в дБ относительно кривой амплитуда-расстояние
    Дисплей цветной высококонтрастный, TFT 640 х 480 точек (130 х 100 мм), специальная функция для работы на ярком солнечном свете
    А-сигнал 480x300 точек в стандартном режиме
    640х480 в полноэкранном режиме
    Память 100 настроек с А-сигналом
    500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
    Интерфейс USB
    Разъемы преобразователей 2 Лемо0
    Аккумуляторы LiOn 8 А/ч
    Время автономной работы, ч 8-10 часов
    Питание блок питания 220 В AC
    Диапазон рабочих температур от -30°C до +55°C
    Размер (В x Ш x Д) 200 мм x 225 мм x 80 мм
    Вес 1,38 кг с аккумуляторами

    Комплект поставки:
    - электронный блок дефектоскопа УСД-60;
    - встроенный Li-Ion аккумулятор;
    - блок питания/Зарядное устройство 220 В;
    - кабели СР50-Лемо0 - 2 шт.;
    - преобразователи - 4 шт.;
    - кабель "витая пара" - 2 шт.;
    - Ethernet hub (switch);
    - защитный чехол с поясным и шейным креплением;
    - программное обеспечение для ПК;
    - комплект документации: руководство по экcплуатации, методика поверки, свидетельство о первичной поверке;
    - кейс для переноски.

    Соответствие стандартам:
    - Свидетельство RU.C.27.003.A №39599 от 31.05.2010 г. Федерального агенства по техническому регулированию и метрологии.
    - Санитарно-эпидемиологическое заключение № 77.МУ.02.П.000005.01.10 от 14.01.2010 г. Федеральной службы по надзору в сфере защиты прав потребителей и благополучия человека.
    - Сертификат о типовом одобрении Российского морского регистра судоходства № 12.00140.412 от 10.05.2012 г.

    *Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
