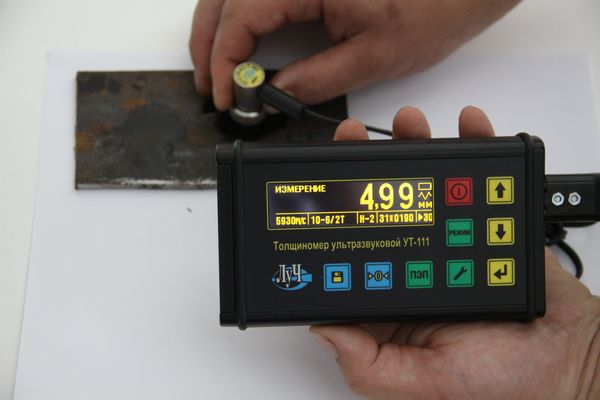

Ультразвуковой толщиномер УТ-111



Ультразвуковой толщиномер УТ-111

Толщиномер ультразвуковой УТ-111 общего назначения, предназначен для ручного контактного измерения толщины изделий из различных металлов и сплавов, стекла, керамики, полимерных и композиционных материалов, у которых коэффициент затухания ультразвуковых колебаний на частоте 5,0 МГц не превышает 0,3 дБ/см, со скоростями распространения продольных ультразвуковых колебаний (УЗК) от 100 до 9999 м/с при одностороннем доступе к объекту измерения.

Толщиномер предназначен для измерения толщины изделий с плоской и выпуклой цилиндрической поверхностями со стороны контакта с УЗ ПЭП.

Толщиномер предназначен для эксплуатации в лабораторных и цеховых условиях, на предприятиях черной и цветной металлургии, в машиностроении, химической, нефтедобывающей и нефтеперерабатывающей промышленности и т.п. для контроля остаточной толщины изделий и металлоконструкций, подвергающихся коррозионному, в том числе и атмосферному воздействию.

Толщиномер (при использовании соответствующих типов УЗ ПЭП) может контролировать остаточную толщину изделий и металлоконструкций, находящихся под водой: обшивки корпусов судов и плавучих технических средств, стальные листовые и панельные элементы гидротехнических сооружений, трубопроводы, дюкерные переходы и т.п.

Диапазоны измерения толщины

Диапазон измерения толщины по стали типа 40Х13 от 0,6 до 500,0 мм.

Диапазоны измерения толщины различными УЗ ПЭП соответствуют значениям, приведенным в таблице

Условное обозначение УЗ ПЭП

Поддиапазон измеряемых толщин

П112-10,0-6/2-Т-003

от 0,6 до 30,0 мм

П112-5,0- 10/2-Т-003

от 1,0 до 300,0 мм

П112-2,5-12/2-Т-003

от 2,5 до 500,0 мм

П112-2,5Т-12/2-Б до 300 °С

от 3,0 до 50,0 мм

П112-5,0Т-12/2-Б до 300 °С

от 3,0 до 50,0 мм

П112-5,0-10/2-Т-100ПР *

от 3,0 до 50,0 мм

П112-2,5-12/2-А

от 3,0 до 100,0 мм

П112-1,25-20/2-А **

от 15,0 до 200,0 мм

П111-1,25-К20 ***

от 20,0 до 500,0 мм

П111-1,25-П20 ***

от 20,0 до 200,0 мм

Примечание: Буквы в условном обозначении УЗ ПЭП обозначают материал призмы (протектора): А – полимер; Б – кварцевое стекло;

*- Преобразователь П112-5,0-10/2-Т-100ПР предназначен для подводных работ и имеет встроенный кабель длиной 100 м. Преобразователь может поставляться с иной длиной кабеля, оговариваемой при оформлении заказа.

** - поставляется с тест-образцом толщиной 5 мм;

*** - поставляется с тест-образцом толщиной 20 мм.



 Особенности ультразвукового толщиномера УТ-111:

Толщиномер содержит встроенные средства диагностирования;

Рабочее положение толщиномера – произвольное, удобное для считывания оператором информации с графического дисплея толщиномера;

USB - порт связи с компьютером;

возможность формирования протоколов отчета;

возможность обновления программного обеспечения с компьютера;

индикация времени наработки толщиномера.

  Комплект поставки
  • толщиномер ультразвуковой УТ-111 (электронный блок);
  • преобразователь;
  • кабель соединительный (УЗ ПЭП – электронный блок);
  • кабель соединительный (электронный блок - компьютер);
  • блок аккумуляторный (встроенный);
  • сетевой блок питания (зарядное устройство);
  • программное обеспечение;
  • тест-образец 3/5/20 мм (в зависимости от типа преобразователя);
  • паспорт, руководство по эксплуатации;
  • чехол для электронного блока;
  • сумка для переноски;
  • транспортная тара.

Соответствие стандартам:

- Свидетельство об утверждении типа средств измерений Федерального агенства по техническому регулированию и метрологии RU.C.27.004.A № 29642 от 10.06.2010 г.

Технические характеристики

Диапазон контролируемой толщины, мм от 0,6 до 500,0
Диапазон скоростей ультразвука, м/с от 100 до 9999 с шагом 1
Дискретность показаний до 99,99 мм - 0,01 мм;
от 100,0 мм и более - 0,1 мм
Время измерения не более 4 с
Память 20000 ячеек
Интерфейс USB
Степень защиты корпуса от проникновения твердых тел, пыли и влаги IP 54
Аккумуляторы Li-Ion
Время включения 6 с
Время автономной работы, ч 12
Автоотключение 5 ± 0,5 мин.
Питание сеть переменного тока частотой (50±1) Гц и напряжением от 187 до 242 В (сетевой блок питания);
встроенная аккумуляторная батарея номинальным напряжением 3,7 В
Частота, МГц 1,25; 2,5; 5,0 и 10,0
Диапазон рабочих температур от -10°С до +50°С
Размер (В x Ш x Д) 150 х 90 х 40 мм
Вес 0,5 кг с аккумулятором
Гарантийный срок эксплуатации, месяцев 12


39 943.00руб.




Работы по корректировке цен ведутся непрерывно, в связи с чем компания СтройЭнергоТехника убедительно просит своих клиентов, во избежание неприятных ситуаций, цены на заинтересовавшую продукцию уточнять у менеджеров по продажам.
