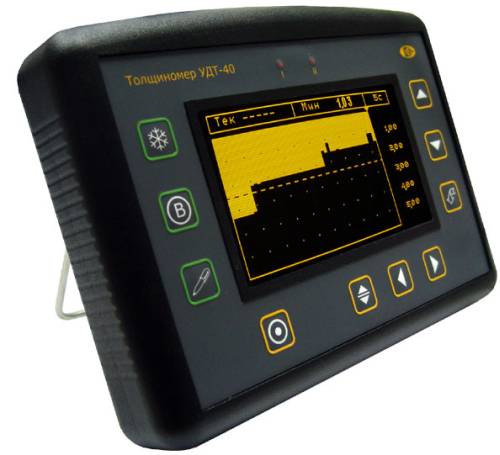

Ультразвуковой толщиномер УДТ-40 с А и В-сканами


Ультразвуковой толщиномер УДТ-40 с А и В-сканами



Универсальный ультразвуковой толщиномер УДТ-40 с высокой точностью и достоверностью контроля. Наличие А -скана исключает такие типичные ошибки при измерении толщины, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия.

Толщиномер УДТ-40 реализует различные высокоточные способы контроля толщины - измерение времени по переходу через "ноль", измерение времени между сигналами, а также частотный и корреляционный методы измерения.
Наличие встроенных контуров согласования, регулируемой ширины импульса и трех степений электрического демпфирования позволяет использовать для измерения толщиномером любые преобразователи с частотами от 0,5 до 15 Мгц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.


Базовый комплект поставки ультразвукового толщиномера УДТ-40:

 Электронный блок толщиномера УДТ-40, блок питания 220 В, кабели СР50-Лемо 2 шт., преобразователи 2 шт., кабель RS232 для подключения толщиномера к ПК, программное обеспечение толщиномера для ПК, кейс для переноски.

 Универсальный комплект поставки ультразвукового толщиномера УДТ-40:

 Базовый комплект толщиномера УДТ-40 + защитный чехол с поясным и шейным креплением, отсек для аккумуляторов размера "D", комплект аккумуляторов NiMh размер "D" 7000/9000 mA/ч, универсальное зарядное устройство.

 Дополнительные принадлежности к ультразвуковому толщиномеру УДТ-40:

 - Адаптер для подключения к USB порту ПК

 - Ультразвуковые преобразователи

 - Аттестованные образцы толщины из разных сплавов

Технические характеристики толщиномера УДТ-40:

Развертка мин.: 0 - 3 мм (сталь);
макс.: 0 - 300 мм (сталь)
Задержка от -0,5 мкс до 99 мкс
Диапазон скоростей ультразвука, м/с 1000 - 9999 м/с
Демпфирование 50 Ом / 1000 Ом (до 25 Ом в совмещенном режиме)
Входной импенданс 50 Ом / 600 Ом
Зондирующий импульс прямоугольный, амплитудой 200 В, с изменяемой длительность от 50 до 500 нс, с шагом 25 нс
Усилитель широкополосный 0.5-15 МГц (-6 дБ)
Диапазон регулировки усиления 90 дБ, с шагом 0.5, 1, 2 или 6 дБ
Детектирование положительная или отрицательная полуволна, полное, радиосигнал
Отсечка компенсированная, 0 - 80% высоты экрана
Зоны контроля две независимых зоны, начало и ширина изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%,
индивидуальная логика определения дефектов
Автоматическая Сигнализация Дефектов (АСД) световая и звуковая
Измерение временных интервалов от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Дисплей ЖКИ с регулируемой контрастностью и подсветкой,
либо ЭЛД с регулируемой яркостью, 110 х 65 мм;
240 х 128 точек
Память 100 настроек для датчиков
750 результатов измерений с А-сканом, параметрами датчика, датой и временем
Интерфейс RS232 либо USB (через адаптер)
Разъемы преобразователей CР-50 (BNC)
Аккумуляторы 4 NiMh размер "D"
Время автономной работы, ч 8 (ЭЛД)
Питание блок питания 220 В
Рабочее напряжение питания, В 4 - 10 DC
Потребляемая мощность, Вт Максимум 5 W, в зависимости от установленных параметров
Диапазон рабочих температур от -20°C до +55°C (ЭЛД)
от -5°C до +55°C (ЖКИ)
Размер (В x Ш x Д) 160 мм x 225 мм x 45 мм
Вес 2,5 кг с 4 аккумуляторами размера "С"


не определена




Работы по корректировке цен ведутся непрерывно, в связи с чем компания СтройЭнергоТехника убедительно просит своих клиентов, во избежание неприятных ситуаций, цены на заинтересовавшую продукцию уточнять у менеджеров по продажам.
