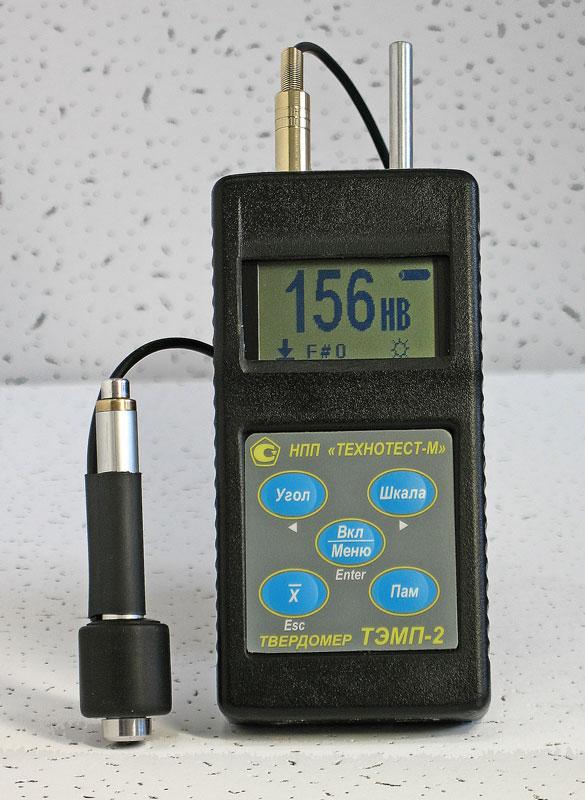

Твердомер ТЭМП-2 предназначен для экспрессного измерения твердости различных изделий (из стали, чугуна, цветных металлов, резины и др. материалов) в производственных и лабораторных условиях по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора “D” (HSD), а также для определения пределов прочности и текучести, в том числе по ГОСТ 22761-77.
Динамический твердомер ТЭМП-2 обладает большим количеством шкал, позволяющим использовать его как трубный, так и как многофункциональный твердомер.
Только твердомером ТЭМП-2 можно точно измерить твёрдость, предел прочности и условный предел текучести материала стальных тонкостенных труб разных диаметров с толщиной стенки менее 8 мм (а также листов и обечаек от 2 мм и выше), при этом используется специальная методика, разработанная производителем. Запись шкал для тонкостенных труб в твердомер ТЭМП-2 осуществляется за отдельную плату. Твёрдость, предел прочности и условный предел текучести на растяжение труб с толщинами стенок свыше 8 мм измеряются твердомером ТЭМП-2 напрямую без каких-либо дополнительных методик.
По техническим характеристикам и надежности переносной твердомер ТЭМП-2 не уступает лучшим зарубежным аналогам.
Динамический твердомер ТЭМП-2 внесен в ряд РД разных отраслей промышленности России, в том числе и в РД, утвержденных Госгортехнадзором РФ, в частности:
1. ТПКМЭ-20-96. “Типовая программа контроля механических свойств металла трубопроводов АЭС с ВВЭР-1000 после 100 тысяч часов эксплуатации”. Разработана ГП ВНИИАЭС, ОКБ “Гидропресс”. Утверждена в ГП Концерне “РОСЭНЕРГОАТОМ”, Москва, 1996 г.
2. РД 153-34.1-003-01. "Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования". (РТМ-1с), Минэнерго России, ПИО ОБТ, Москва, 2001 г.
3. РД 12-411-01. “Инструкция по диагностированию технического состояния подземных стальных газопроводов. Госгортехнадзор России, Москва, 2001 г.
4. РД 243 РФ 3.11-99. “Техническое состояние подземных газопроводов”. ОАО РОСГАЗИФИКАЦИЯ, ОАО ГИПРОНИИГАЗ, Саратов, 1999 г.
5. «Методика проведения экспертизы промышленной безопасности и определения срока дальнейшей эксплуатации газового оборудования промышленных печей, котлов, ГРП, ГРУ, ШРП и стальных газопроводов». Госгортехнадзор. Москва, 2004 г.
6. РД 31.114-98. “Методика выполнения измерений твердости рабочих поверхностей зубьев зубчатых колес тяговых передач тягового подвижного состава”. ВНИТИ МПС, МПС РФ, Москва, 1998 г.
Отличительные особенности твердомера ТЭМП-2:
-
Усиленный кабель на датчике для соединения с электронным блоком прибора;
-
Возможность программирования с помощью клавиатуры или компьютера до 32 пользовательских шкал по стали, а также различным материалам и изделиям;
-
Память данных измерений на 200 результатов, возможность их просмотра в приборе, вывод на компьютер через последовательный порт, распечатка в виде специального протокола и файловое архивирование;
-
Простота и удобство в работе - все основные операции осуществляются нажатием одной кнопки (изменение угла, шкалы, запись в память, усреднение);
-
Удобное экранное меню, хорошо читаемые крупные цифры и шрифт, информативность;
-
Подсветка жидкокристаллического дисплея позволяет работать при недостаточной освещённости и отрицательных температурах (до -20°С);
-
Возможно использование с одним и тем же прибором нескольких датчиков разного назначения, в том числе спецдатчик с удлиненной насадкой, позволяющего измерять твердость шестерен с модулем четыре и выше во впадинах и по эвольвенте зуба, а также твердость шкивов, пазов под шпонки, труднодоступных мест, например зон термического влияния у сварных валиков на трубах;
-
Расширенный диапазон измеряемой твёрдости: от баббита и мягкого припоя (от 10 НВ) до высоколегированных термообработанных сталей (70 HRC и выше);
-
Твердость деталей твердомером ТЭМП-2 измеряют практически без ограничений по их толщине, массе и уровню твердости: обечайки, трубы, листы толщиной от 2мм и выше; детали малой массы типа поршневых колец, тел вращения, сверл диаметром от 3 мм и выше, болтов, гаек и т.д.; изделий из материалов с низким уровнем твердости – баббит от 20 НВ, алюминий от 10 НВ и выше, резинотехнические изделия от 20 до 90 единиц по Шору и т.п.
Соответствие сертификатам:
-
Сертификат об утверждении типа средств измерений (СИ) Федерального Агенства по техническому регулированию и метрологии RU.C.28.002.A № 29216 на твердомеры электронные малогабаритные переносные ТЭМП-2, ТЭМП-3 и ТЭМП-4. Твердомеры ТЭМП зарегистрированы в Государственном Реестре СИ под № 35890-07 и допущены к применению в Российской Федерации.
-
Сертификат об утверждении типа СИ ГОССТАНДАРТа Республики Беларусь № 786 на твердомер электронный малогабаритный переносной ТЭМП-2. Зарегистрирован в Государственном Реестре СИ под № РБ 03 03 0755 98 и допущен к применению в Республике Беларусь.
-
Сертификат о признании утверждения типа СИ ГОССТАНДАРТа Республики Казахстан № 597 на твердомер электронный малогабаритный переносной ТЭМП-2. Твердомер допущен к применению в Республике Казахстан.
-
Свидетельство о признании утверждения типа средств измерительной техники ГОССТАНДАРТа Республики Украина № UA-MI/3p-49-98 на твердомер электронный малогабаритный переносной ТЭМП-2. Твердомер допущен к применению в Украине под № 15711-96.
-
Свидетельство о регистрации № 021_2000 Министерства путей сообщения (МПС), ВНИИЖТ на твердомер электронный малогабаритный переносной ТЭМП-2, зарегистрированный в Отраслевом Реестре СИ МПС и допущенный к применению на железнодорожном транспорте.
Технические характеристики твердомера ТЭМП-2:
|
Шкалы твердости
|
HL, HB, HRC, HV, HSD, Rm и другие по выбору заказчика*
|
|
Диапазоны измерения твердости по шкалам:
Роквелла
Бринелля
Шора
Виккерса
Шору А
при необходимости указанные диапазоны могут быть расширены
|
22-68 HRC
100-450 HB
22-99 HSD
100-950 HV
40-75 HSA
|
|
Максимально возможное общее количество записываемых шкал
|
32
|
|
Число результатов измерений, сохраняемых в памяти твердомера
|
200
|
|
Вывод результатов из памяти прибора на его дисплей и компьютер, их архивация и распечатка
|
Есть
|
|
Связь с компьютером
|
Через RS232 (COM1) или через высокоскоростной USB-порт
|
|
Программируемое время подсветки ЖКИ после измерения или нажатия кнопки, сек
|
0, 15 или вкл. постоянно
|
|
Абсолютная погрешность показаний твердомера на образцовых мерах твердости 2-го разряда:
МТР-1 ГОСТ 9031-78 (25 ±5, 45 ±5, 65 ±5 HRC)
МТБ-1 ГОСТ 9031-78 (100 ±25, 200 ±50, 400 ±50 HB)
МТВ-1 ГОСТ 9031-78 (450 ±50, 800 ±75 HV)
МТШ ГОСТ 8.426-81 (30 ±7, 60 ±7, 95 ±7 HSD)
погрешность прибора при твердости 65 ±5 HRC, не более
|
± 1,5 HRC
± 10 НВ
± 12 HV
± 2 HSD
1%
|
|
Калибровка (корректировка) шкал - возможность подстройки шкал Заказчиком по образцовым мерам твердости или по образцам материалов с различной твердостью
|
Есть
|
|
Время одного измерения, с
|
2
|
|
Число измерений, усредняемых прибором
|
от 3 до 100
|
|
Минимальная масса измеряемой детали
|
от 2 кг и выше без ограничений; от 0,03 г (при толщине изделия не менее 3 мм) до 2 кг при использовании методик (например, методика притирки) или оснастки
|
|
Толщина стенки контролируемого изделия, мм
|
от 2 мм и выше
|
|
Минимальная толщина закаленных слоев, мм
|
0.8
|
|
Напряжение питания прибора от 2-х элементов типа АА, В
|
3
|
|
Ресурс непрерывной работы прибора на 2-х элементах типа АА (по 1,5В) без подсветки не менее, час
|
120
|
|
Рабочий диапазон температур, ° С
|
от -20 до +60
|
|
Время автоматического отключения прибора после проведения последнего измерения, мин
|
1,5
|
|
Шероховатость контролируемой поверхности не более, Ra
|
2,5
|
|
Прибор обеспечивает индикацию при понижении напряжения питания до, В
|
1,6
|
|
Диаметр шаровидного индентора, мм
|
3
|
|
Твердость материала индентора
|
1600 HV
|
|
Тип корпуса твердомера
|
Пластмассовый / Металлический
|
|
Масса прибора в пластмассовом/в металлическом корпусе, кг
|
0,22 / 0,38
|
|
Габаритные размеры, мм
|
30х65х135
|
|
Гарантийный срок
|
3 года
|
* При выпуске с производства в твердомер ТЭМП-2 стандартно записаны следующие шкалы твердости: по Либу (Лейбу) HL, по Бринеллю HB, по Роквеллу HRC и предел прочности Rm для углеродистых сталей перлитного класса по ГОСТ 22761-77. Дополнительные шкалы твердости записываются бесплатно по заявке Заказчика.
Комплекты поставки динамического твердомера ТЭМП-2
Твердомер ТЭМП-2 (базовый комплект)– блок электронный в пластмассовом или металлическом корпусе, датчик, толкатель, 2 элемента питания тип АА, дискета с программным обеспечением, паспорт с методикой поверки, чехол, кабель связи прибора с компьютером СОМ1, первичная поверка твердомера ТЭМП-2.
Твердомер ТЭМП-2 (универсальный комплект)– блок электронный в пластмассовом или металлическом корпусе, датчик, толкатель, аккумуляторные батареи 2 шт., сетевой блок питания, зарядное устройство, USB-кабель для связи с компьютером, программное обеспечение USB на диске, паспорт с методикой поверки, монтажный чехол, первичная поверка твердомера ТЭМП-2, чемодан.
