Система автоматической расшифровки рентгеновских снимков МАРС



Система автоматической расшифровки рентгеновских снимков МАРС
  • Оценка качества снимка и сварного шва
  • Автоматический поиск шва, эталона и дефектов
  • Классификация дефектов и определение их размеров
  • Полный набор инструментов для анализа снимка
  • Выдача Протоколов и Заключений после расшифровки снимков
  • Сертификат соответствия средств измерения
  • Разрешение ГГТН России на применение

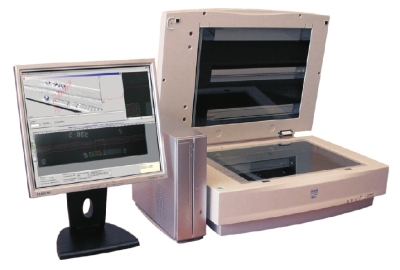

Комплекс "МАРС" предназначен для автоматизации расшифровки снимков, исключения субъективного человеческого фактора в оценке параметров снимка и найденных дефектов. Комплекс обеспечивает достоверную оценку качества снимка и сварных соединений и увеличивает скорость обработки снимков за счет совмещения в одном комплексе различных измерительных приборов, используемых при визуальной расшифровке снимков (негатоскоп, денситометр, измерительная линейка, измерительная лупа, шаблон дефектоскописта и т.д.).

В процессе расшифровки снимков комплексом выполняются следующие функции:

  • снимки вводятся в компьютер с помощью сканера;
  • по снимкам, относящимся к одному стыку, определяется соответствие ГОСТу количества экспозиций и периметр сварного соединения;
  • оценивается взаимное положение эталонов и шва;
  • определяется чувствительность контроля снимков с точностью 0,1 мм;
  • измеряется оптическая плотность изображения шва и эталонов с точностью 0.1 Б;
  • определяется допуск снимков к расшифровке в соответствии с требованиями ГОСТ 7582-12;
  • определяется наличие дефектов, их местоположение и классификация;
  • измеряются геометрические размеры дефектов с точностью 0,1 мм;
  • оценивается соответствие сварного соединения требованиям нормативных документов;
  • формируется протокол по результатам расшифровки;
  • сохраняются данные о снимках и протоколах;
  • кроме расшифровки снимка, комплекс позволяет измерять следующие параметры:
    • размеры объектов на снимке с точностью 0,1 мм;
    • расстояние между объектами с точностью 0,1 мм;
    • оптическую плотность в любой заданной точке снимка с точностью 0.1 Б;
    • относительную высоту точки снимка над уровнем основного металла с точностью 0,1 мм.
  • при архивации снимков без потери информации на дешевых долговременных носителях, имеется возможность проследить динамику развития дефектов сварного соединения в процессе эксплуатации трубопровода.

Предоставляется возможность просмотра трехмерного изображения снимка, для оценки относительного уменьшения толщины металла.



При проведении автоматизированной расшифровки система произведет поиск контура шва и эталона чувствительности, и в случае соответствия качества снимка требованиям НТД в части допуска к расшифровке произведет нахождение дефектов. Результаты будут удобно представлены на снимке.





Версии "МАРС":

  • МАРС 1.2: (базовая версия) позволяет оценивать качество снимков и сварных соединений, производить расшифровку снимков, качество которых удовлетворяет требованиям НТД и распечатывать протоколы. Для формирования протоколов автоматически выбираются стыки допущенные к расшифровке. Для недопущенных снимков оператору указываются причины недопуска со ссылкой на соответствующий норматив.
  • МАРС 1.2 - ЭКСПЕРТ: позволяет без ограничений оценивать качество снимков и сварных соединений с выдачей заключения, в котором перечисляются все несоответствия требованиям НТД, причины их возникновения и рекомендации по устранению обнаруженных несоответствий. Может быть использована совместно с системой МАРС в одном комплексе для расшифровки недопущенных снимков без дополнительного сканирования.
  • МАРС 1.2 - УЧЕБНАЯ: позволяет обучать дефектоскопистов и специалистов сварочного производства визуальной расшифровке с последующей аттестацией в режиме "тестирования". Позволяет создавать индивидуальные задания на основе эталонной базы примеров визуальной расшифровки. Имитирует работу с приборами для визуальной расшифровки и позволяет автоматически сравнивать результаты выполнения составленных заданий с эталонными. Разработана совместно со специалистами СПбГУПС.

Комплекс работает в соответствии с
- методикой по проведению радиографического контроля качества сварных соединений стальных газопроводов систем газораспределения и газопотребления;
- методикой по технологической последовательности расшифровки радиографических снимков сварных стыковых соединений стальных газопроводов на автоматизированных комплексах;

Работа комплекса основывается на требованиях следующих нормативных документов:

СНиП 42-01-2002

Газораспределительные системы.

СНиП 3.05.05-88

Технологическое оборудование и технологические трубопроводы.

ВСН 012-88

Строительство магистральных и промысловых трубопроводов.

ГОСТ 7512-82

Соединения сварные. Радиографический метод.

ГОСТ 23055-78

Классификация сварных соединений по результатам радиографического контроля.

ГОСТ 19232

Вид дефектов.

ГОСТ 16037-80

Соединения сварные стальных трубопроводов.

СП 42-101-2003

Общие положения по проектированию и строительству газораспределительных систем из металлических и полиэтиленовых труб.

ПБ 12-529-03

Правила безопасности систем газораспределения и газопотребления.
