Снят с производства

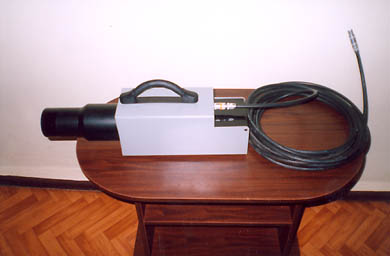

Благодаря большой жесткости излучения в импульсе, а также повышенной средней мощности, он обеспечивает радиационный контроль стальных изделий толщиной до 40 мм при использовании высококонтрастной пленки типа D7 в комбинации со свинцовыми усиливающими экранами или до 80 мм при использовании высокочувствительной пленки типа D8, РТ-1 в комбинации с флуоресцентными усиливающими экранами типа RCF, ВП-1 и другими. При этом аппарат имеет существенно больший ресурс по сравнению с выпускающимися АРИНА-1, АРИНА-05-2 М и АРИНА-3.
По сравнению с моноблочными аппаратами непрерывного действия ЯУЗА, РАП, ERESCO, SMART и другими, АРИНА-5 отличается малыми габаритами и весом, возможностью как панорамного, так и направленного просвечивания, возможностью питаться как от сети переменного тока 220 В 50 Гц, так и от аккумулятора 24 В, мгновенной готовностью к работе, простотой в эксплуатации, а главное, значительно меньшей стоимостью.
Технические характеристики.
|
Характеристика
|
Значения
|
|
1. Амплитуда импульса высокого напряжения
|
250 кВ
|
|
2. Толщина стали, доступная для контроля
- с применением пленки D7 и свинцовых экранов
- с применением пленки РТ-1 и флуоресцентных усиливающих экранов ВП-1
|
40 мм
80 мм
|
|
3. Доза излучения за 1 мин. на расстоянии 0,5 м от рентгеновской трубки
|
1 Р
|
|
4. Диаметр фокусного пятна
|
2 мм
|
|
5. Частота следования рентгеновских импульсов
|
12-15 Гц
|
|
6. Потребляемая мощность
|
300 Вт
|
|
7. Вес
- рентгеновский излучатель
- пульт управления
|
7,5 кг
5 кг
|
|
8. Габариты
- рентгеновский блок
- пульт управления
|
120х140х550
120х320х330
|
|
