Ультразвуковой толщиномер А1208


Ультразвуковой толщиномер А1208

Новейший универсальный ультразвуковой толщиномер А1208

В новом ультразвуковом толщиномере А1208 сочетаются традиционные качество и надежность измерений, присущие предыдущим версиям толщиномеров серии А1208

Назначение ультразвукового толщиномера А1208:

Ультразвуковой морозоустойчивый толщиномер А1208 предназначен для измерения толщины изделий из металла, пластика, стенок труб, а так же изделий с высоким затуханием ультразвука.

Диапазон измерения толщины по стали составляет 0,8-300 мм, что является достаточным для большинства задач толщинометрии металла.

Толщиномер А1208 может работать как с прямыми совмещенными преобразователями (датчиками), так и с прямыми раздельно-совмещенными датчиками.

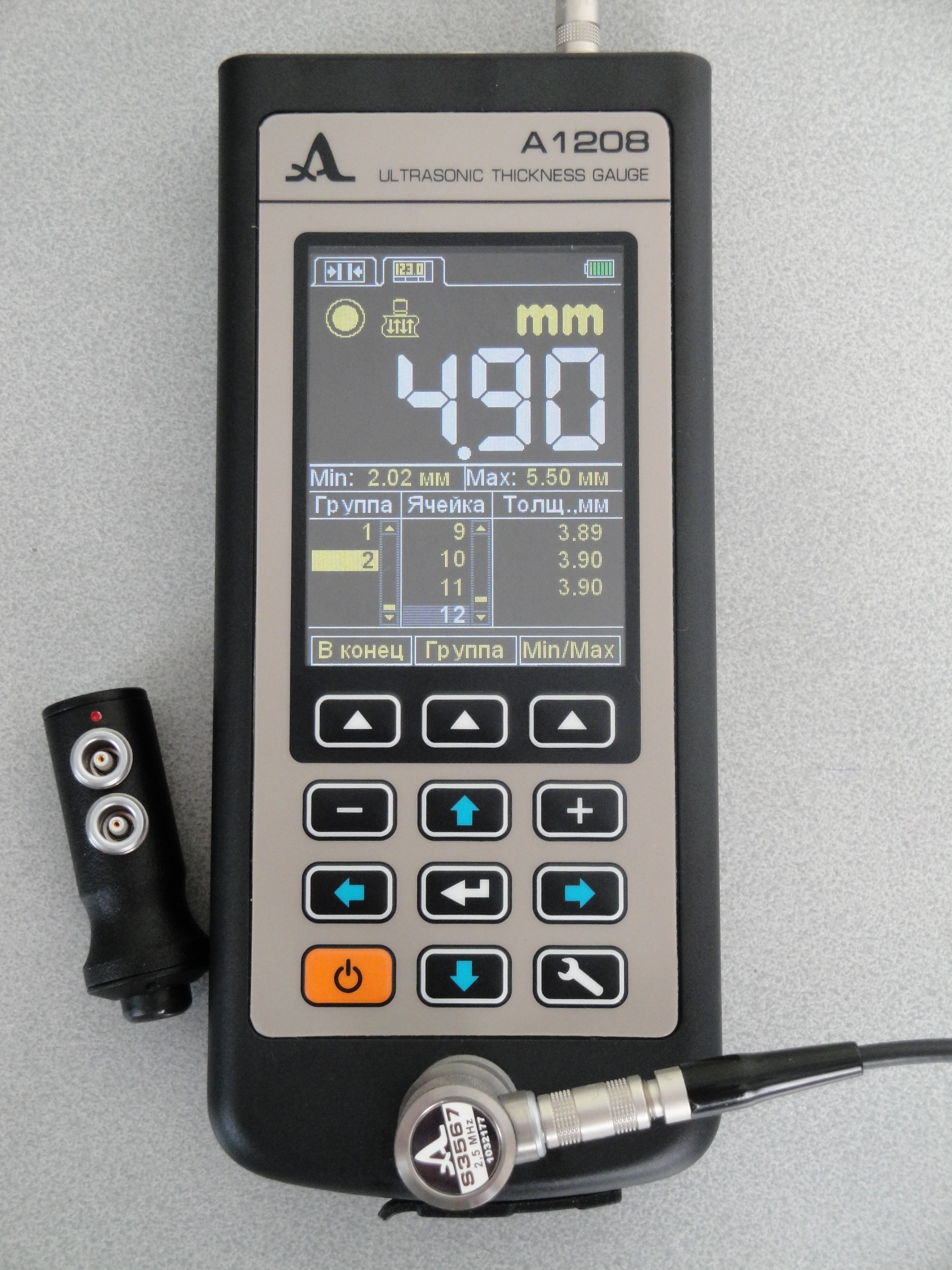

Ультразвуковой толщиномер А1208 с прямым совмещенным преобразователем S3567 2.5D10

Использование прямого совмещенного датчика S3567 2.5D10 позволяет измерять толщину в диапазоне от 0,8-300 мм (по стали) без дополнительных настроек ультразвукового толщиномера А1208. Также благодаря своим высоким электроакустическим свойствам этот ультразвуковой преобразователь хорошо подходит для измерения толщины пластмассовых изделий, чугуна, полиэтилена и других материалов с высоким затуханием ультразвука.

Кроме того, за счет керамического протектора датчик S3567 2.5D10 слабо подвержен износу, что позволяет проводить сканирование по поверхности с выводом показаний min. и max. на экран толщиномера.

Толщиномер А1208 с подключенным совмещенным преобразователем позволяет измерять толщину металлических изделий через пластиковое или лакокрасочное покрытие. При толщине покрытия 1 мм и толщине самого изделия до 15 мм будет измеряться и индицироваться на экране толщиномера только толщина самого металла (без учета толщины покрытия).

Ультразвуковой толщиномер А1208 с прямым раздельно-совмещенным преобразователем D2763 10D6

Раздельно-совмещенный преобразователь D2763 10D6 с рабочей частотой 10 МГц рекомендуется использовать для поиска мест язвенной коррозии площадью от 4 мм2 на внутренних поверхностях труб с толщиной стенок более 2 мм.

Ультразвуковой толщиномер А1208 с прямым раздельно-совмещенным преобразователем D2763 10D6 позволяет проводить измерение толщины тонкостенных труб.

Измерение толщины стенок металлических и пластиковых труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из черных и цветных металлов с шероховатостью поверхности Rz 160 и радиусом кривизны от 10 мм.

При сканировании объекта контроля на дисплее толщиномера А1208 одновременно отображаются минимум и максимум толщины изделия.

Отличительные особенности модернизированного ультразвукового толщиномера А1208:

  Возможность прибора работать как с совмещенным износостойким преобразователем, так и с раздельно-совмещенным преобразователями, что значительно увеличивает спектр решаемых задач контроля;

  Встроенный морозоустойчивый LiIon аккумулятор обеспечивает работоспособность прибора при низких температурах (от -30°С до +50°С). Встроенный аккумулятор также позволяет работать и заряжать прибор от сети и непосредственно от Вашего персонального компьютера по кабелю USB, что является большим преимуществом при отсутствии доступа к сети электропитания;

  Запатентованная система автоматической адаптации к кривизне и шероховатости поверхности изделий (динамический порог), что позволяет производить измерение как толщины стенок корродированных труб малого диаметра, так и плоских изделий с гладкими поверхностями преобразователем без дополнительных подстроек, что значительно облегчает и ускоряет процесс контроля;

  Большой, информативный, контрастный TFT дисплей обеспечивает комфортную работу даже на ярком солнце;

  Калибровка (определение скорости распространения ультразвука) на образце с заведомо известной толщиной позволит оператору оперативно настроить прибор прямо на объекте;

  Энергонезависимая память на 50000 измерений. При этом память прибора можно делить на группы, что позволяет дополнительно систематизировать данные при контроле;

  Передача информации на ПК через высокоскоростной USB кабель, программное обеспечение, входящее в комплект поставки обеспечит дальнейшую обработку, распечатывание отчетов и архивирование данных;

Дополнительные возможности нового ультразвукового толщиномера А1208:

· запись показаний с возможностью просмотра и коррекции

· звуковая индикация приема эхо-сигналов

· вибрационная индикация

· трехуровневая индикация качества акустического контакта

· индикация состояния батареи питания

· автоматическое выключение питания

· Функция автоматической адаптации к ультразвуковым преобразователям

· Надежный корпус из легкого ударопрочного пластика

· Изменяемая дискретность 0,1 или 0,01 мм позволяют оператору получать результаты с максимальной точностью

· Новая функция задания границ диапазона измерения за счет встроенного СТРОБА

Режимы работы ультразвукового толщиномера А1208:



Режим СТРОБ

Предназначен для ограничения зоны контроля, например при контроле листового проката, когда нужно определить отклонение толщины метала от допуска. Удобство работы обеспечивают вспомогательные инструменты, такие как вибрация, звуковая индикация – при выходе результата измерения за границы допуска; графическое представление шкалы глубиномера – для наглядного представления. В режиме меню можно задавать срабатывание звуковой и вибрационной индикации как снаружи, так и внутри строба.

Режим ПАМЯТЬ

Предназначен для оперативного определения толщины изделия с дальнейшей записью результатов в энергонезависимую память прибора, рассчитанную на запись и хранение до 50 000 результатов измерений. Использование режима позволяет разграничивать полученные результаты по группам, что удобно при переходе с одного объекта контроля на другой. Запись и оперативный просмотр сохраненных результатов организован логично и наглядно, оператор имеет возможность видеть на экране и номер ячейки, куда будет записан следующий результат измерения, и несколько предыдущих записанных значений. Любой из ранее записанных результатов может быть скорректирован (перезаписан) в случае необходимости уточнения результатов контроля.

Базовый комплект поставки ультразвукового толщиномера А1208:

A1208 - электронный блок ультразвукового толщиномера

Кабель LEMO-LEMO двойной 1,2 м

Кабель LEMO-LEMO одинарный 1,2 м

Преобразователь D2763 10D6 (П112-10,0-6/2-LL27) для А1208

Преобразователь S3567 2.5D10 (П111-2,5-10; толщинометрический) для А1208

Адаптер 220 В-USB

Кабель USB A-Mini B (5Р)

Компакт диск с документацией и программой для переноса данных из А1208, А1209, УК1401М в ПК

Сумка для толщиномера

Соответствие стандартам:

  • Свидетельство об утверждении типа средства измерений Федерального агентства по техническому регулированию и метрологии RU.C.27.004.A № 46163 от 05.05.2012 г.;
  • Сертификат Государственного Комитета по Стандартизации Республики Беларусь №6414 от 01.04.2013 г.;
  • Сертификат Комитета по Техническому регулированию и метрологии Министерства индустрии и торговли Республики Казахстан №6171 от 14.05.2010 г.

Технические характеристики

Диапазон контролируемой толщины, мм от 0,7 до 300 (по стали)
Диапазон скоростей ультразвука, м/с от 500 до 19999 м/с
Дискретность показаний от 0,70 до 99,99 мм - 0,1/0,01 мм
от 100,0 до 300,0 мм - 0,1 мм
Погрешность при толщинах от 0,7 до 3,0 мм: ±(0,01Х+0,1);
при толщинах от 3,01 до 99,99 мм: ±(0,01Х+0,05);
при толщинах от 100,0 до 300,0 мм: ±(0,01Х+0,1)
Дисплей антибликовый, цветной TFT
Память 50000 измерений
Интерфейс USB
Время автономной работы, ч 9
Рабочее напряжение питания, В 3,7
Диапазон рабочих температур от -30°С до +50°С
Размер (В x Ш x Д) 161 х 70 х 24 мм
Вес 210 г
Срок службы, лет 5
Средняя наработка на отказ, ч, не менее 35000
Гарантийный срок эксплуатации, месяцев 12


79 500.00руб.




Работы по корректировке цен ведутся непрерывно, в связи с чем компания СтройЭнергоТехника убедительно просит своих клиентов, во избежание неприятных ситуаций, цены на заинтересовавшую продукцию уточнять у менеджеров по продажам.
