Описание:

Ультразвуковой твердомер ТКМ-459М "Универсальный+" - это высокоточный ультразвуковой прибор для оперативного измерения твердости металлов и металлических изделий.

Данный прибор выполняет неразрушающий контроль качества продукции в различных отраслях промышленности, например, в машиностроительной, авиастроительной, судостроительной, атомной, металлургической, нефте-газовой.

ТКМ-459М теперь доступен в комплектации "Универсальный+", благодаря которой прибор расширяет спектр работ по измерению твердости изделий из металлов и сплавов. В данной комплектации можно подключить дополнительные динамические датчики к электронному блоку прибора.

ТКМ-459М "Универсальный+" использует 2 метода твердометрии:
• UCI метод (Ultrasonic Contact Impedance) - ультразвуковой контактный импеданс;
• Leeb метод - динамический метод.

ТКМ-459С прошел Государственную метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и Республики Беларусь. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.

Ультразвуковой твердомер ТКМ-459М "Универсальный+" предназначен для работ в тяжелых производственных и полевых условиях. Прибор успешно применяется в лабораторных, производственных или полевых условиях.


Преимущества:

  • Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности;
  • Измерение твердости в труднодоступных местах - пространственное положение датчика не влияет на результат измерения;
  • Сверхмалая площадь зоны контроля - от 1 мм;
  • Контроль в пазах и глухих отверстиях - от 5 мм;
  • Практически незаметный отпечаток на «зеркальных» поверхностях;
  • Малая чувствительность к кривизне поверхности, толщине и массе изделия;
  • Предусмотрено оповещение о выходе результата измерения за установленные пределы.

Особенности:

  • Ударопрочный, пыле-влагозащищенный корпус;
  • Интуитивный интерфейс организован по принципу «ВКЛЮЧИ И РАБОТАЙ»;
  • Цветной дисплей с настраиваемой подсветкой функционирует даже при отрицательных температурах;
  • Оповещение о выходе результата измерения за установленные пределы;
  • Уникальная система статистической обработки данных;
  • Простая калибровка шкал твердомера по 1-ой или 2-м мерам твердости;
  • Создание дополнительных калибровок к шкалам твердомера по 1-му или 2-ум контрольным образцам;
  • Самостоятельное программирование дополнительных шкал.


Технические характеристики:


ПАРАМЕТРЫЗНАЧЕНИЯ
Ультразвуковой методДинамический метод
Диапазон измерений твердости по основным шкалам
по Бринеллю90 - 450 НВ
по Роквеллу С20 - 70 HRC
по Виккерсу240 - 940 HV
Пределы абсолютной погрешности при измерении твердости по основным шкалам:
по Бринеллю
в диапазоне (90...150) НВ±10 НВ
в диапазоне (150...300) НВ±15 НВ
в диапазоне (300...450) НВ±20 НВ
по Роквеллу С±2 HRC
по Виккерсу
в диапазоне (240...500) HV±15 HV
в диапазоне (500...800) HV±20 HV
в диапазоне (800...940) HV±25 HV
Диаметр площадки на поверхности изделия для установки датчика- от 1 мм на плоскости,
- от 5 мм в глухом отверстии (пазу)от 7 мм на плоскости
Количество возможных дополнительных калибровок к шкалам твердомера5 для каждой шкалы
Количество дополнительных шкал3
Время одного замера твердости2 сек.
Число замеров для вычисления среднего значения1–99
Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения3
Емкость памяти результатов измерений12 400
Максимальное количество именных блоков результатов измерений, создаваемых в памяти100
Сигнал о выходе результата измерения за допустимые границыесть
Связь с компьютеромUSB
ПитаниеLI-ion аккумулятор (встроен в прибор)
Размеры электронного блока твердомера121x69x41 мм
Масса электронного блока твердомера300 г
Диапазон рабочих температур-15 ... + 35 °С
Гарантийный срок эксплуатации36 мес. с даты продажи, но не более 40 мес. с даты выпуска
Межповерочный интервал твердомера1 год

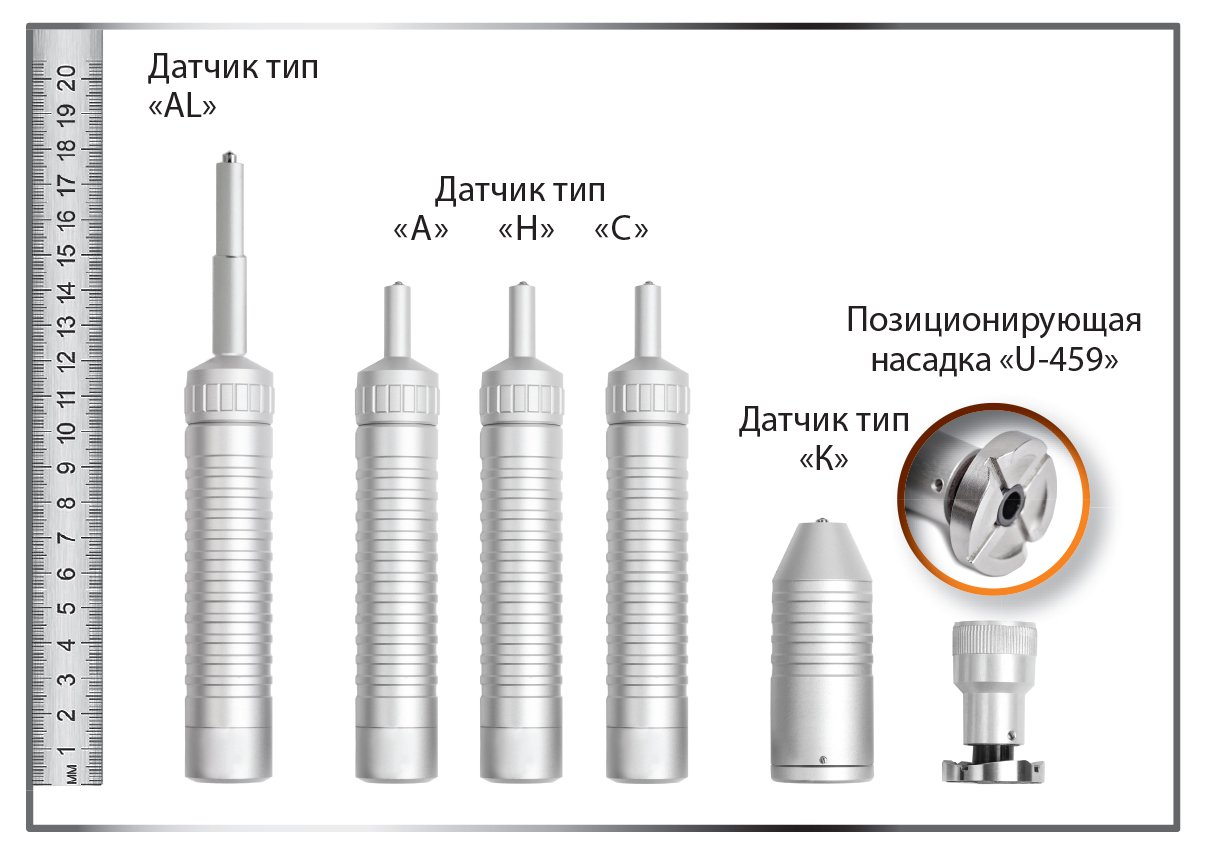

Характеристика датчиков (УЛЬТРАЗВУКОВОЙ МЕТОД):


Тип датчикаНагрузкаДлина/диаметр, ммПрименение
«А» 50H (5 кг)1 кг/3 мм/Ra 1,6145/26 ммРешение основной массы задач контроля
«H» 10H (1 кг)1 кг/2 мм/Ra 0,8145/26 ммКонтроль твердости гальванических покрытий (хром, медь, никель, цинк, олово и т.д.)
«С» 100H (10 кг)1 кг/4 мм/Ra 3,2145/26 ммКонтроль изделий с плохо подготовленной поверхностью
«К» 50H (5 кг)1 кг/3 мм/Ra 1,676/36 ммКонтроль внутри труб, ёмкостей и в других труднодоступных местах
«AL» 50H (5 кг)1 кг/4 мм/Ra 1,6190/26 ммКонтроль твердости в труднодоступных местах (длина наконечника 65 мм)

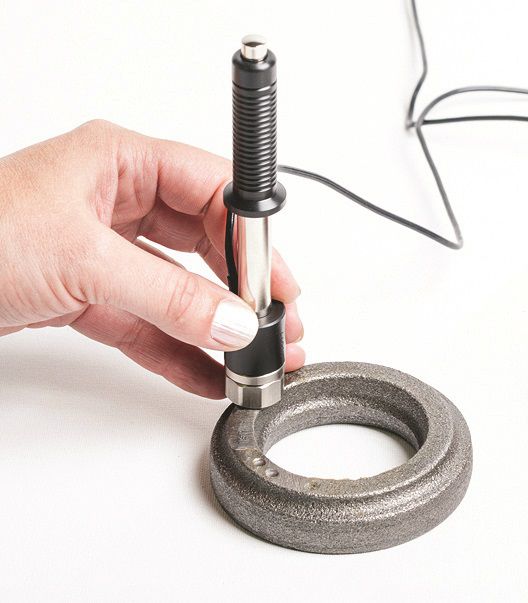

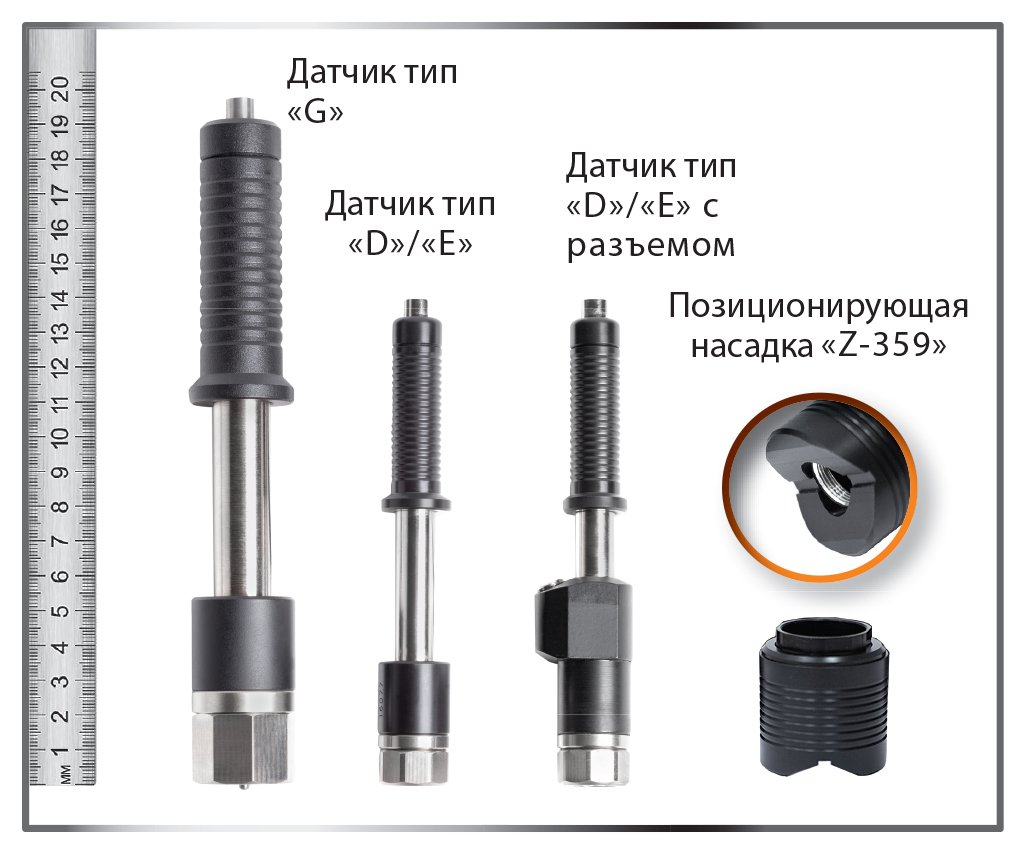

Характеристика датчиков (ДИНАМИЧЕСКИЙ МЕТОД):


Тип датчикаНагрузкаДлина/диаметр, ммПрименение
«D»3 кг/6 мм/Ra 3,2138/21 ммРешение основной массы задач контроля
«E»3 кг/6 мм/Ra 3,2138/21 ммДатчик с индентором из поликристалла кубического нитрида бора для массового контроля материалов повышенной твердости
«G»6 кг/55 мм/Ra 7,2200/29 ммКонтроль твердости глубинных слоев изделия; материалов с высокой структурной неоднородностью (чугуны, бронза и т.д.) Ожидаемая твердость изделия - не более 450 НВ.


ТКМ-459С в новой комплектации выполняет контроль твердости:

  • Углеродистых, конструкционных сталей и других мелкозернистых материалов;
  • Поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ);
  • Жаропрочных, коррозионно-стойких, нержавеющих сталей;
  • Сплавов цветных металлов, чугунов, алюминия, бронзы, латуни;
  • Гальванических покрытий (хром, медь, никель, цинк, олово), наплавок;
  • Изделий сложной конфигурации (зубья шестерен, валы, трубы любого диаметра, пазы, глухие отверстия);
  • Тонкостенных и малогабаритных изделий;
  • Тяжелых и крупногабаритных объектов с грубой поверхностью (газопроводы, рельсы, детали конструкций).

Эксплуатация:

Режимы работы твердомера ТКМ-459C:

Режим измеренияОтображение результатов измеренийПрименение
По основным шкаламОсновные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HVИзмерение твердости основной массы контролируемых изделий
С использованием дополнительных калибровок к основным шкаламПо шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77)Контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов
По дополнительным шкалам (определяются пользователем или добавляются производителем)Шкалы программируются самим пользователемРешение специальных задач

Требования к контролируемому изделию:

Ультразвуковой методДинамический метод
Масса более 1 кг, толщина более 2 мм - дополнительная подготовка не требуетсяМасса более 5 кг, толщина более 6 мм - дополнительная подготовка не требуется
Масса менее 1 кг - изделие необходимо зафиксировать на опорной плитеИзделия жесткой конструкции (трубы, валы) с ожидаемой твердостью от 90 до 250 НВ и толщиной более 4 мм - дополнительная подготовка не требуется
Толщина менее 2 мм - изделие «притереть» на опорной плите с помощью фиксирующей пасты (напр. «ЦИАТИМ»)Масса менее 5 кг - изделие притереть на опорной плите с помощью фиксирующей пасты (напр. «ЦИАТИМ»)
При шероховатости контролируемой поверхности 1,6 Ra измерения будут наиболее точнымиВ зависимости от величины шероховатости поверхности подбирается тип датчика, обеспечивающий наибольшую точность измерений

Интеллектуальная система статистической обработки результатов измерений:

Параметры статистической обработки серии измерений:

  • Максимум, минимум, среднее значение, среднеквадратичное отклонение от среднего;
  • Среднее отклонение от значения, задаваемого пользователем, количество результатов больше/меньше значения, максимальное отклонение в большую/меньшую сторону от значения;
  • Количество результатов, выходящих за верхнюю/нижнюю границу диапазона (задается пользователем), максимальное отклонение от верхней/нижней границы;
  • Автоматический отброс результатов, некорректно проведенных замеров;
  • Демонстрация всех результатов замеров в серии.

Обработка результатов в памяти прибора:

  • Вычисление среднего значения, среднеквадратичного отклонения;
  • Вычисление максимума и минимума в группе результатов замеров;
  • Вычисления относительно заданных значений твердости;
  • Выборки результатов относительно заданных значений твердости;
  • Построение графиков на дисплее твердомера: относительно среднего значения; значения или диапазона, задаваемого пользователем.

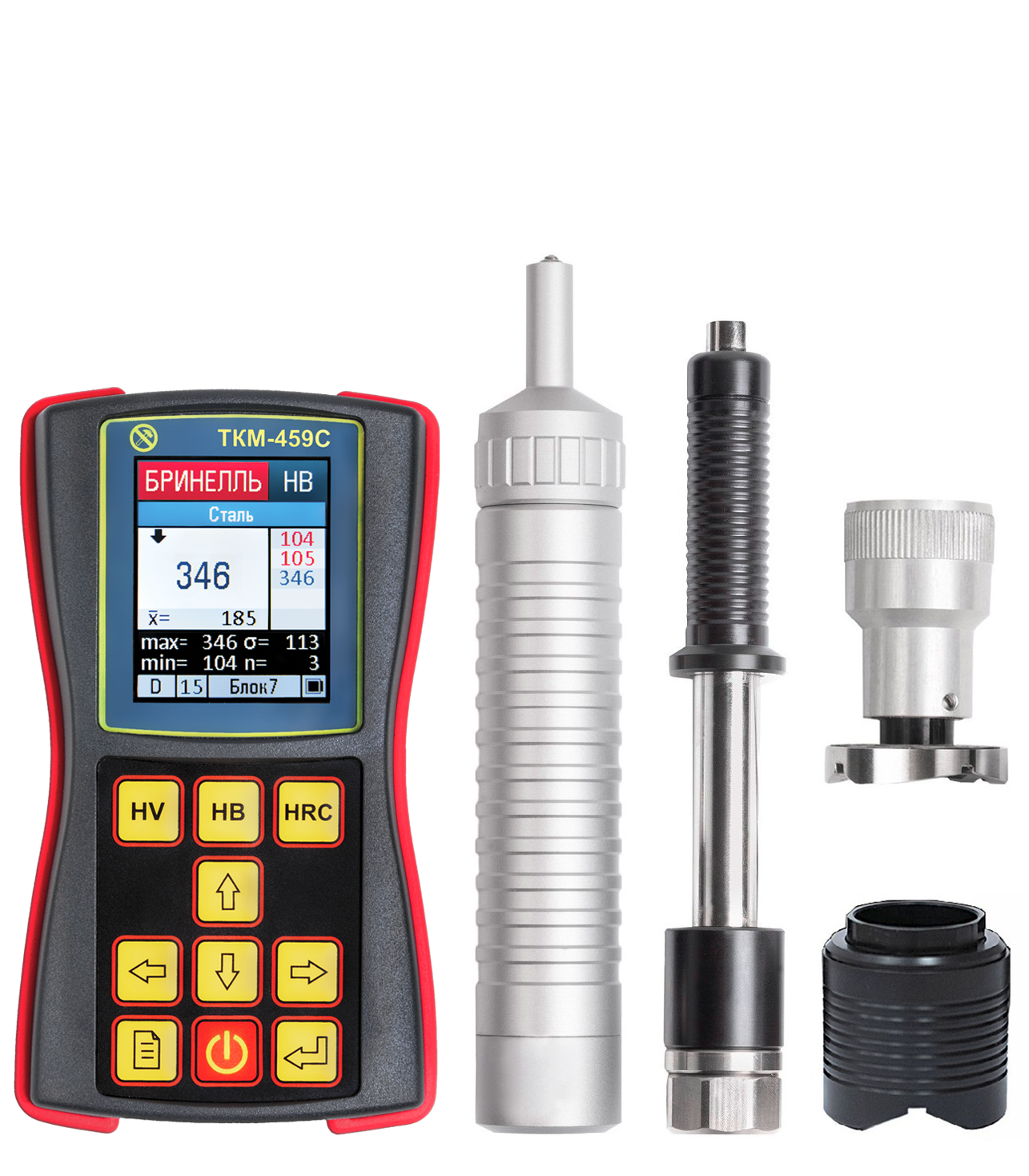

Комплектация:


Электронный блок твердомера1 шт.
Датчик тип «А» ультразвуковой1 шт.
Датчик тип «D» динамический1 шт.
Соединительный кабель к твердомерам серии ТКМ-4592 шт.

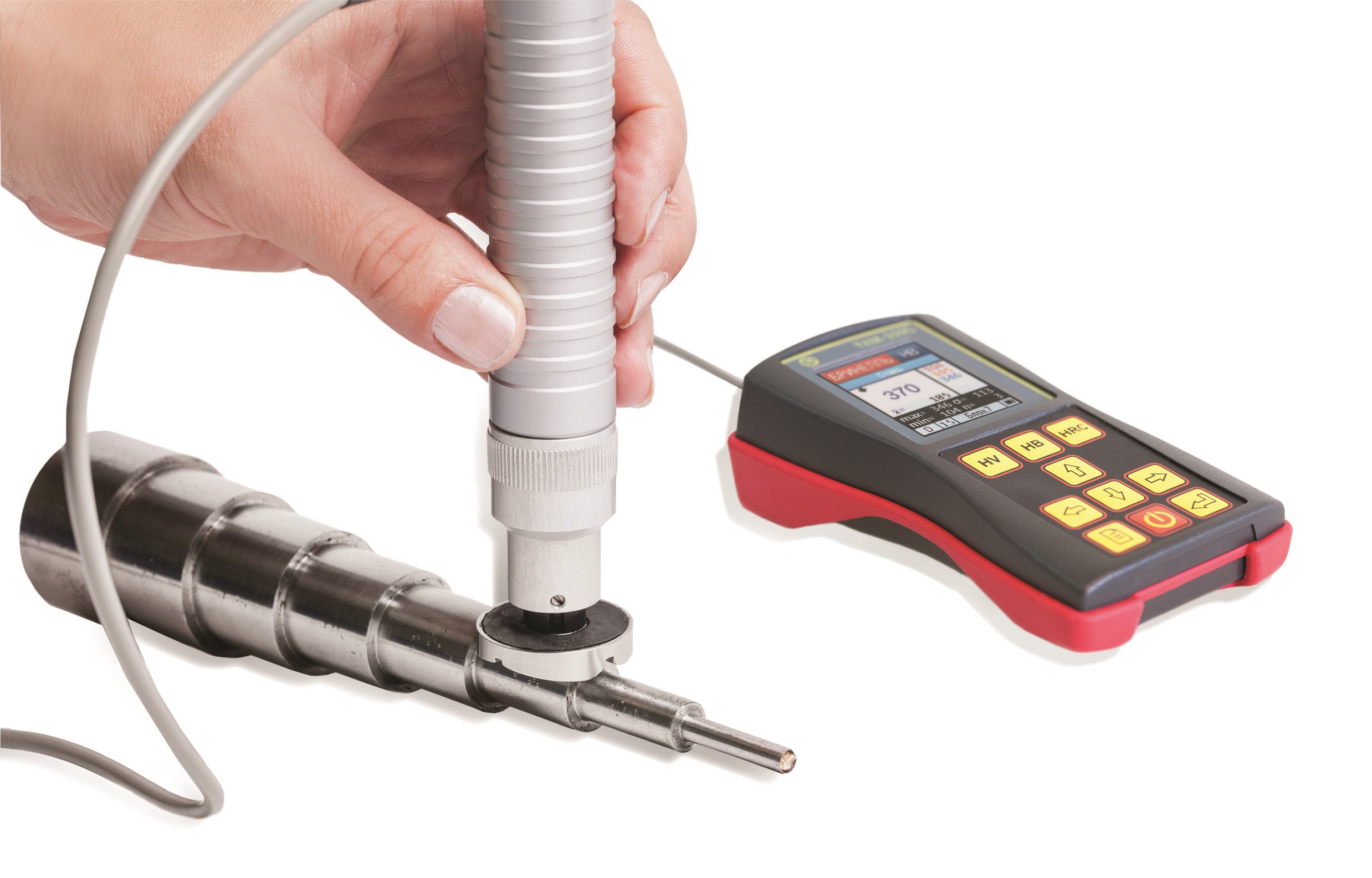

Позиционирующая насадка «U-459»1 шт.
Позиционирующая насадка «Z-359»1 шт.
Контрольный образец твердости HRC1 шт.
Контрольный образец твердости HB1 шт.
Контрольный образец твердости HV1 шт.
Зарядное устройство1 шт.
Руково­­­­дство по эксплуатации (совмещено с паспортом)1 шт.
Свидетельство о поверке (или отметка в РЭ)1 шт.
Программное обеспечение на CD-диске1 шт.
USB-кабель для подключения к ПК1 шт.
Чехол и манжета для закрепления прибора на груди (руке)1 шт.

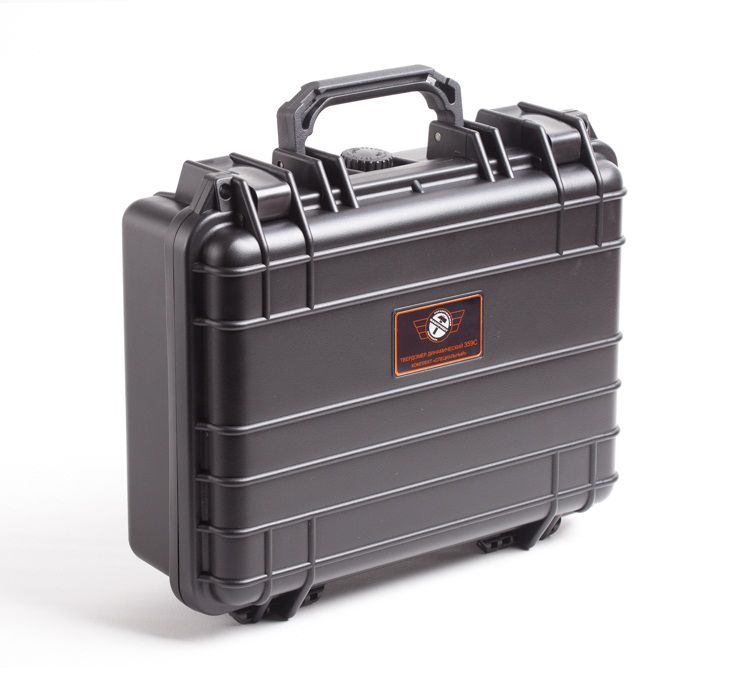

Специализированный кофр для безопасной переноски и хранения1 шт.

Дополнительные принадлежности:

  • Сменные датчики различной конструкции для выполнения специализированных задач;
  • Комплекты эталонных мер твердости (ГОСТ 9031);
  • Соединительные кабели;
  • Штатив для позиционирования УЗ датчиков твердомера для обеспечения стабильного усилия и перпендикулярности к измеряемой поверхности при контроле малогабаритных и тонких объектов; также рекомендуется для работы с большими партиями изделий);
  • Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.


119 970.00руб.
